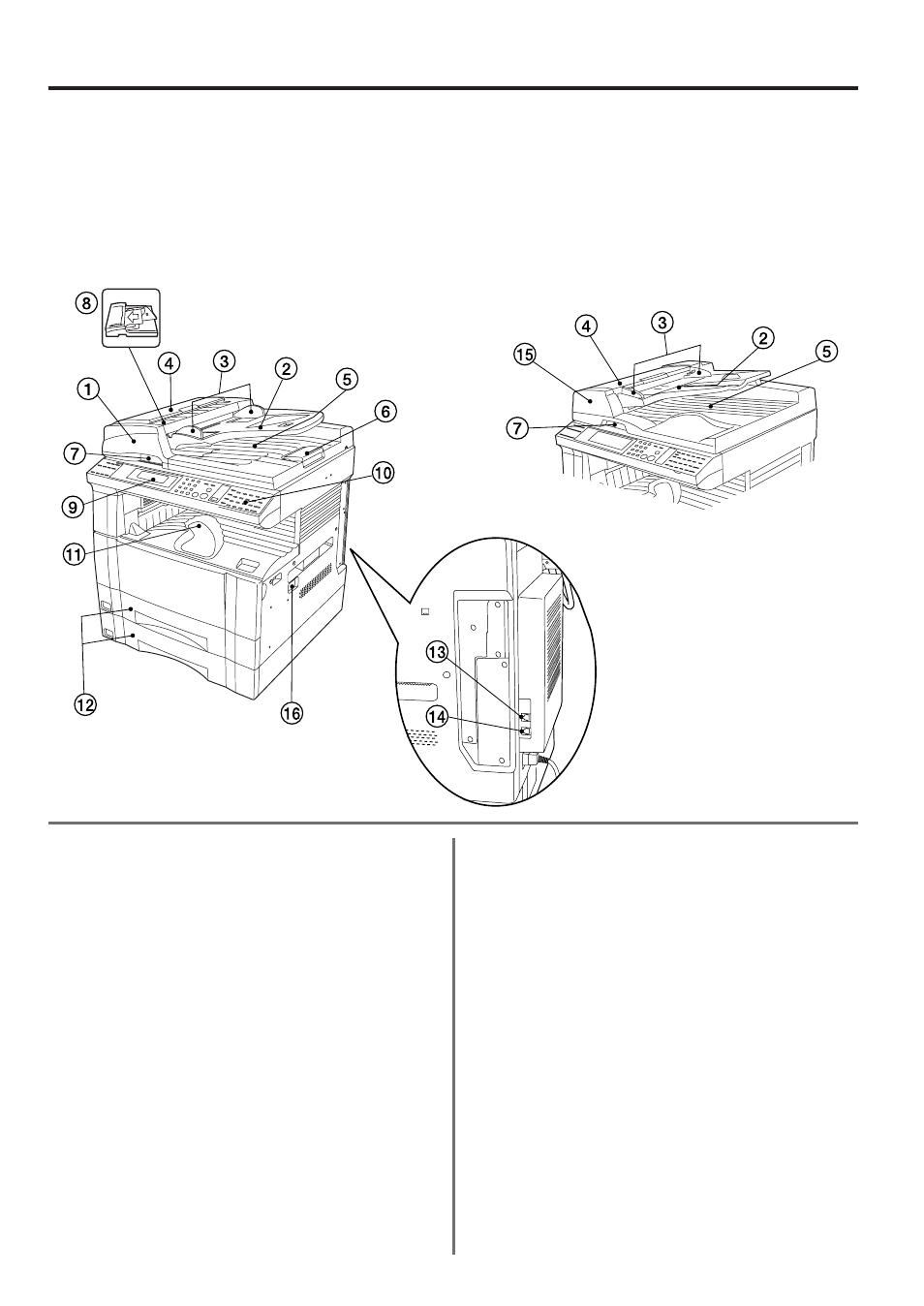

Abschnitt 1 Allgemeiner Faxbetrieb dieses Faxgeräts
1 RADF-Dokumenteneinzug (Automatischer
Dokumenteneinzug mit Blattwendung) [Sonderzubehör]…Die
Dokumente werden zum Einscannen automatisch einzeln auf das
Vorlagenglas eingezogen. Duplex-Dokumente (beidseitige
Dokumente) werden automatisch umgedreht, um auch auf der
Rückseite eingescannt zu werden.
2 Dokumententisch…Zum Auflegen der Dokumente, die gesendet
werden sollen. Maximal 70 Blatt Normalpapier der Größe bis zum
A4-Format (B4 oder A3: Maximal 50 Blatt) können auf einmal
aufgelegt werden.
3 Dokumentenführungen…Diese Führungen auf die
entsprechende Breite der Dokumente einstellen.
4 Linke Abdeckung…Bei Dokumentenstau öffnen.
5 Obere Abdeckung…Die Dokumente werden nach dem
Scanvorgang auf diese Ablage ausgestoßen.
6 Ausschubführung…Diese Führung beim Übertragen von
großformatigen Dokumenten, wie B4 oder A3, öffnen.
7 Öffnungs-/Schließhebel des Dokumenteneinzugs…Diesen
Hebel zum Öffnen und Schließen des Dokumenteneinzugs betätigen.
8 Originaleinlegeanzeige…Diese Anzeige zeigt den Status der im
Dokumenteneinzug eingelegten Originale an. Die Dokumente
sind richtig eingelegt, wenn die Anzeige grün leuchtet.
9 Bedienungsfeld…Verwenden Sie das Bedienungsfeld zur
Bedienung des Faxgeräts bei Faxkommunikationen.
0 Deckplatte…Diese Platte durch Anfassen der Lasche nach oben
oder nach unten klappen, um die gewünschte
Zielwahlnummerntaste bedienen zu können. Diese Platte ist auch
nach oben zu klappen, um die verschiedenen Funktionstasten
(Taste RUNDSENDEN usw.) verwenden zu können.
! Kopien-Ablagebereich…Die empfangenen Dokumente werden
ausgestoßen und mit der Bildseite nach unten im Kopien-
Ablagebereich gestapelt. Bis zu 250 Blatt Normalpapier (80 g/m
2 )
können in diesem Bereich gestapelt werden.
@ Papierladen…Dieses Faxgerät enthält zwei installierte
Papierladen im Lieferumfang. Jede Papierlade kann bis zu 250
Blatt Normalpapier (80 g/m
2 ) aufnehmen. Der Multi-Einzug kann
auch zum Einziehen des Papiers verwendet werden.
Ausführlichere Informationen zur Verwendung der Papierladen
und des Multi-Einzugs finden Sie in der Bedienungshandbuch
Ihres Kopierers.
# Telefonbuchse (T)…Verwenden Sie diese Buchse zum
Anschließen eines separat erhältlichen externen Telefons.
$ Leitungsbuchse (L)…Verwenden Sie diese Buchse zum Anschließen
des Faxgeräts an einen Telefonanschluß über das Modulkabel.
* Bei Verwendung des Geräts in Deutschland ein Ende des
Modulkabels an diese Leitungsbuchse anschließen und das andere
Ende (TAE-Stecker, N-kodiert) an die Telefonbuchse im Zimmer.
% ADF-Dokumenteneinzug (Automatischer Dokumenteneinzug)
[Sonderzubehör]…Die Dokumente werden zum Einscannen
automatisch einzeln auf das Vorlagenglas eingezogen.
^ Hauptschalter…Diesen Schalter einschalten ( | ), um Fax- und
Kopiervorgänge durchführen zu können. Das Meldungsdisplay
leuchtet, und der Betrieb kann aufgenommen werden.
Bezeichnungen der Teile
(1) Hauptgerät Teile und ihre Funktionen
Nachfolgend finden Sie Informationen zu den Namen und Funktionen der
Teile, die zur Verwendung des Gerätes als Faxgerät erforderlich sind.
Sehen Sie bezüglich der anderen Teile dieses Geräts in der
Bedienungshandbuch Ihres Kopierers nach.
