Abschnitt 2 BEZEICHNUNGEN DER TEILE

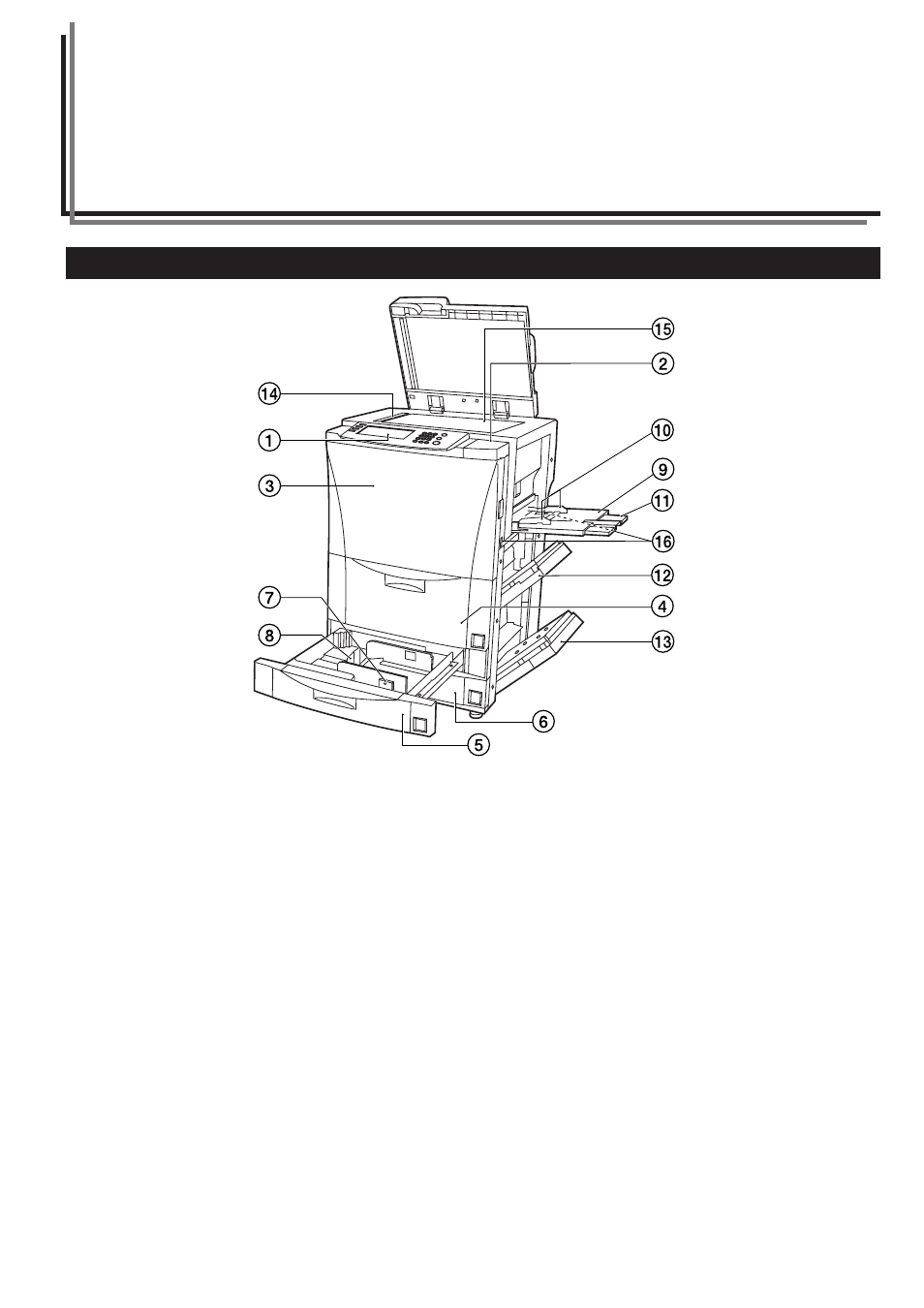

1. Hauptgerät
1 Bedienungsfeld
(Führen Sie die Bedienungsvorgänge hier durch.)
2 Verkleidung auf der rechten Seite der Bedienungsfeld
(Öffnen Sie diese Verkleidung beim Nachfüllen des Toners.)
3 Frontverkleidung
(Öffnen Sie diese Verkleidung, falls ein Papierfehleinzug im
Kopierer auftritt.)
4 Kassette Nr.1
(Diese Kassette hat ein Fassungsvermögen von 3000 Blatt
Standardkopierpapier.)
5 Kassette Nr.2
(Diese Kassette hat ein Fassungsvermögen von 500 Blatt
Standardkopierpapier.)
6 Kassette Nr.3
(Diese Kassette hat ein Fassungsvermögen von 500 Blatt
Standardkopierpapier.)
7 Freigabehebel der Papierbreitenführung
(Drücken Sie diese Hebel zusammen, und stellen Sie die
Führungsplatten auf die Breite des Papiers ein, das Sie in diese
Kassette legen wollen.)
8 Freigabehebel der Papierlängenführung
(Drücken Sie diese Hebel zusammen, und stellen Sie die
Führungsplatte auf die Länge des Papiers ein, das Sie in diese
Kassette legen wollen.)
9 Multi-Einzug
(Legen Sie das Papier beim Kopieren auf kleinformatiges oder
spezielles Papier hier ein.)
0 Einzugsführungen
(Richten Sie diese Führungen auf die Breite des Papiers, das in
den Multi-Einzug eingelegt werden soll, aus.)
! Verlängerung des Multi-Einzugs
(Ziehen Sie diese Verlängerung beim Kopieren auf Papier des
Formats A4R, B4 oder A3.)
@ Obere rechte Verkleidung
(Öffnen Sie diese Verkleidung, falls ein Papierstau im Inneren des
Kopierers auftritt.)
# Untere rechte Verkleidung
(Öffnen Sie diese Verkleidung, falls ein Papierstau im Inneren des
Kopierers auftritt.)
$ Originalformatsmarkierungen
(Richten Sie ein Original beim Auflegen auf das Vorlagenglas auf
die geeigneten Markierungen aus.)
% Vorlagenglas
(Legen Sie die Originale zum Kopieren hier auf. Legen Sie die
Originale mit der bedruckten Seite nach unten auf und richten Sie
die Kanten auf die Originalformatsmarkierungen aus, die sich auf
der linken und der hinteren Seite des Vorlagenglases befinden.)
^ Transportgriffe
(Ziehen Sie diese Stangen heraus - je zwei auf der linken und
rechten Seite des Kopierers -, um sie als Griffe zu verwenden.)
