SIEL (1-phasig)

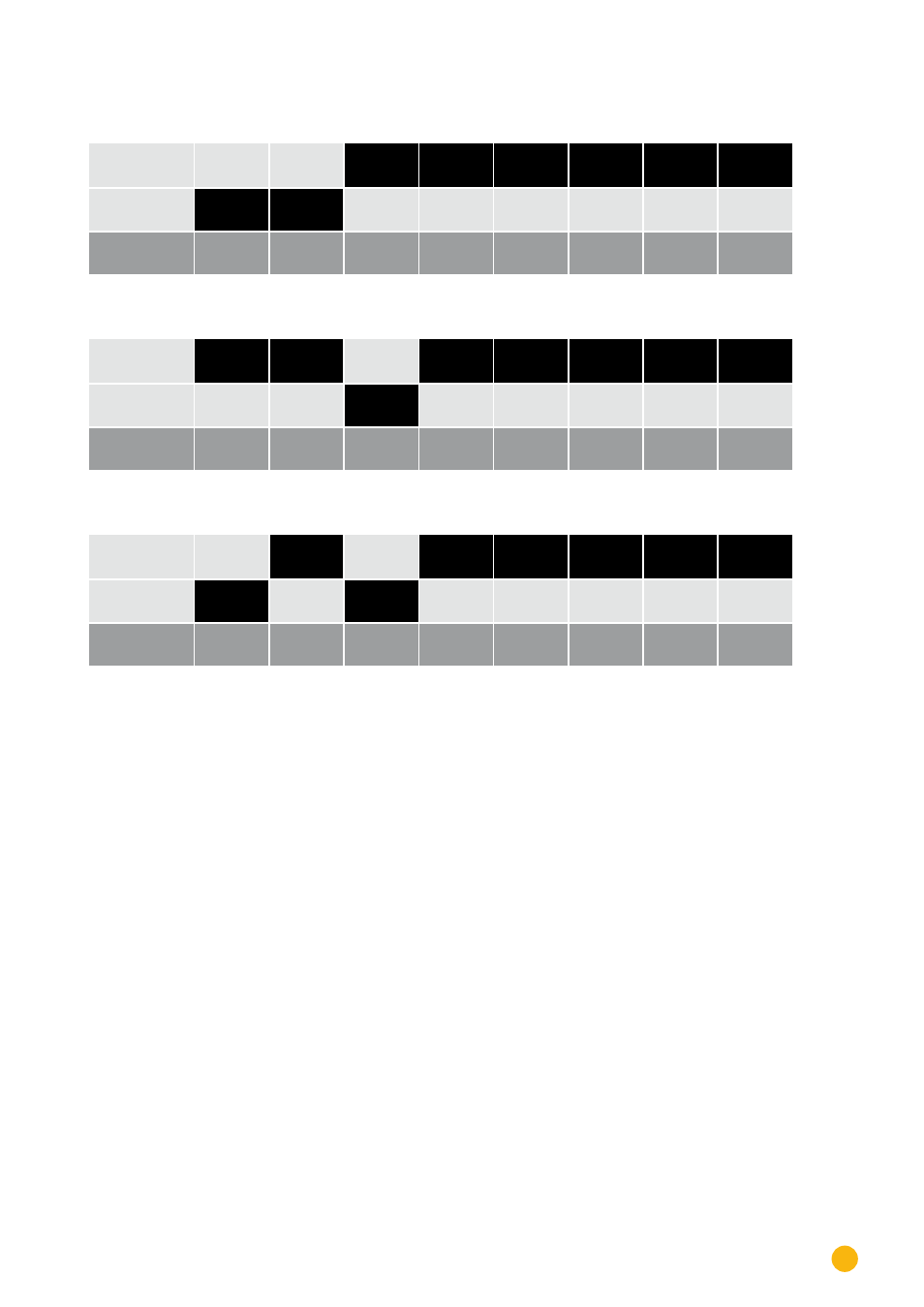

Beispiel – Kommunikationsadresse 3:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 4:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 5:
On
Off
DIP-Schalter
Weitere Informationen im Internet:
http://de.wikipedia.org/wiki/Dualsystem
RS485-Schnittstelle einbauen
Vorgehen
► RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellenkarte in den Wechselrichter einbau-
en
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektioniertes geschirmtes, 2-adriges Datenkabel und Klemmleistenstecker.
