40
ALPHA-SOL
ALPHA-SOL
7 ALPHA-SOL
7�1 ALPHA-SOL
Easy Installation Terminierung Adressierung Schnittstelle
nein Schalter ja RS485
Übersicht
•
Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüsten
•
4-polige Verkabelung
•
Kommunikationsadresse muss vergeben werden.
•
Arbeitsschritte
• Kommunikationsadresse vergeben
• Wechselrichter und Solar-Log™ stromlos schalten
• RS485-Schnittstelle in Wechselrichter einbauen
• Wechselrichter an Solar-Log™ verkabeln
• Wechselrichter untereinander verkabeln
Kommunikationsadresse vergeben
•
Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend
•
Einstellung: Über DIP-Schalter auf der Schnittstellenkarte
Vor dem Einbau der RS485-Schnittstellenkarte:

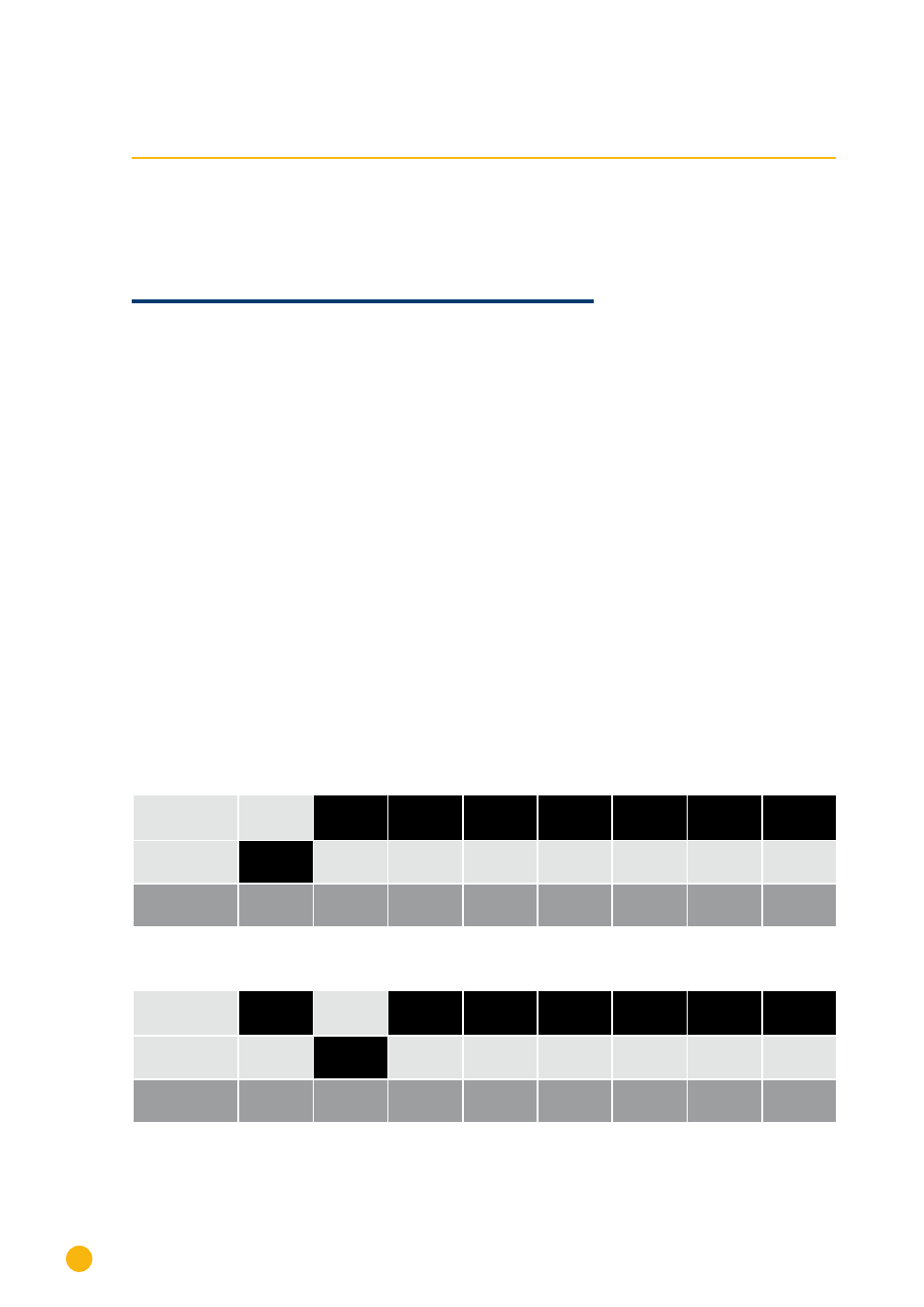

► Über die 8 DIP-Schalter der Schnittstellenkarte Kommunikationsadresse vergeben:
Beispiel – Kommunikationsadresse 1:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 2:
On
Off
DIP-Schalter
