Anhang
34�4�1 Variante mit 4 Relais (ENBW >100kWp)
Vorgaben
Signale des Rundsteuerempfängers
Stufe
K1
K2
K3
K4
Leistung
1
Ein
Aus
Aus
Aus
100%
2
Aus
Ein
Aus
Aus
60%
3
Aus
Aus
Ein
Aus
30%
4
Aus
Aus
Aus
Ein
0%
Verkabelung

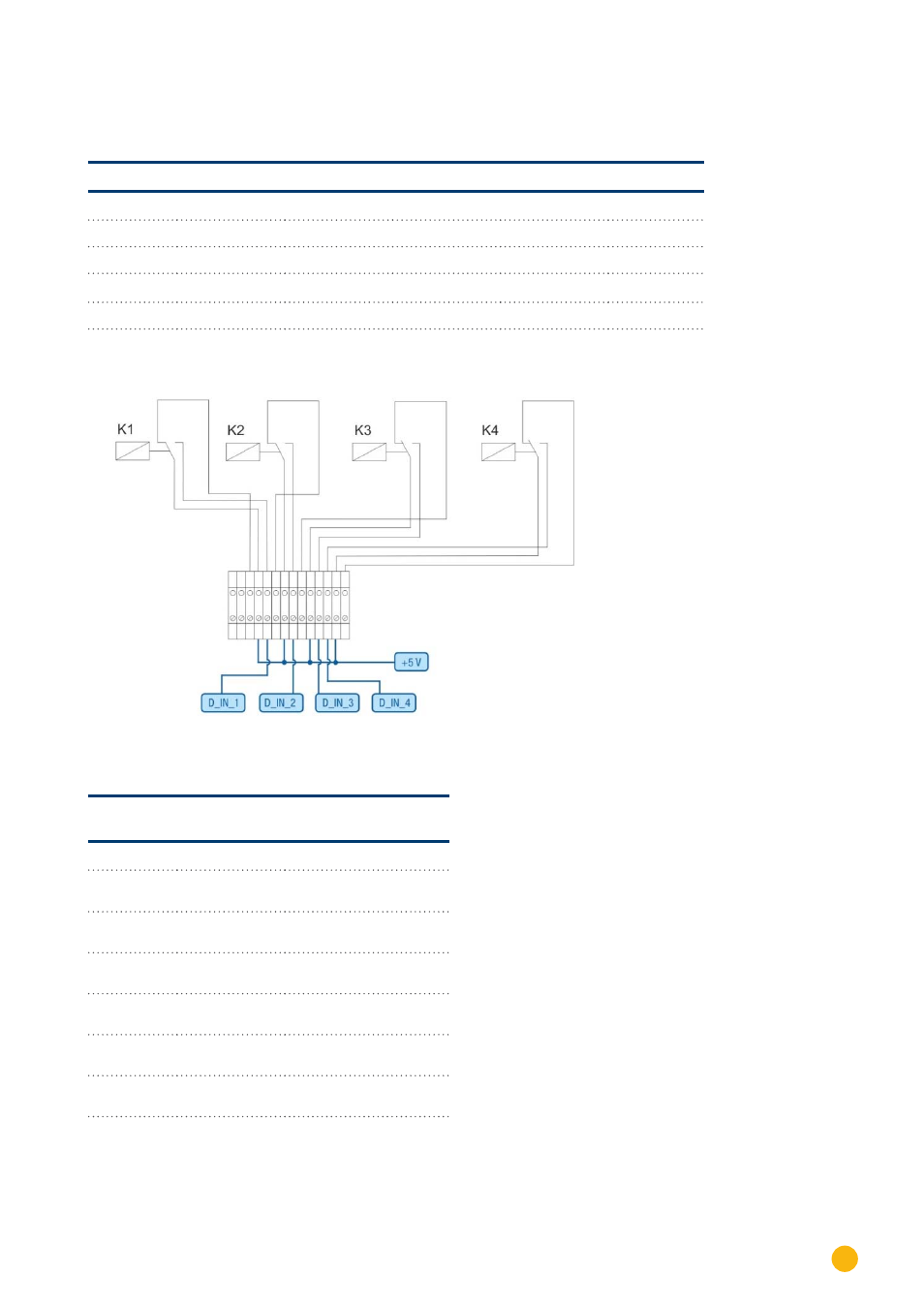

Abb.: Verkabelung Rundsteuerempfänger mit 4 Relais - Beispiel 1
Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin
Belegung
Bedeutung
1
+5V
Steuerspannung Wirkleis-
tung
2
D_IN_1
Stufe 1
100%
3
D_IN_2
Stufe 2
60%
4
D_IN_3
Stufe 3
30%
5
D_IN_4
Stufe 4
0%
6
+5V
Steuerspannung Blind-
leistung (unbenutzt)
