Zubehör anschließen
12�3 Rundsteuerempfänger
Die Solar-Log™ Geräte der PM+ Reihe verfügen über eine zusätzliche 6-polige Schnittstelle, an der sich
bis zu zwei Rundsteuerempfänger bzw. Fernwirkanlagen mit je vier potentialfreien Kontakten anschließen
lassen.
Verkabelung
Der Anschluss der Relaiskontakte des Rundsteuerempfängers an den Solar-Log™ PM+ erfolgt über die
6-polige PM+ Schnittstelle an der Oberseite des Solar-Log™.

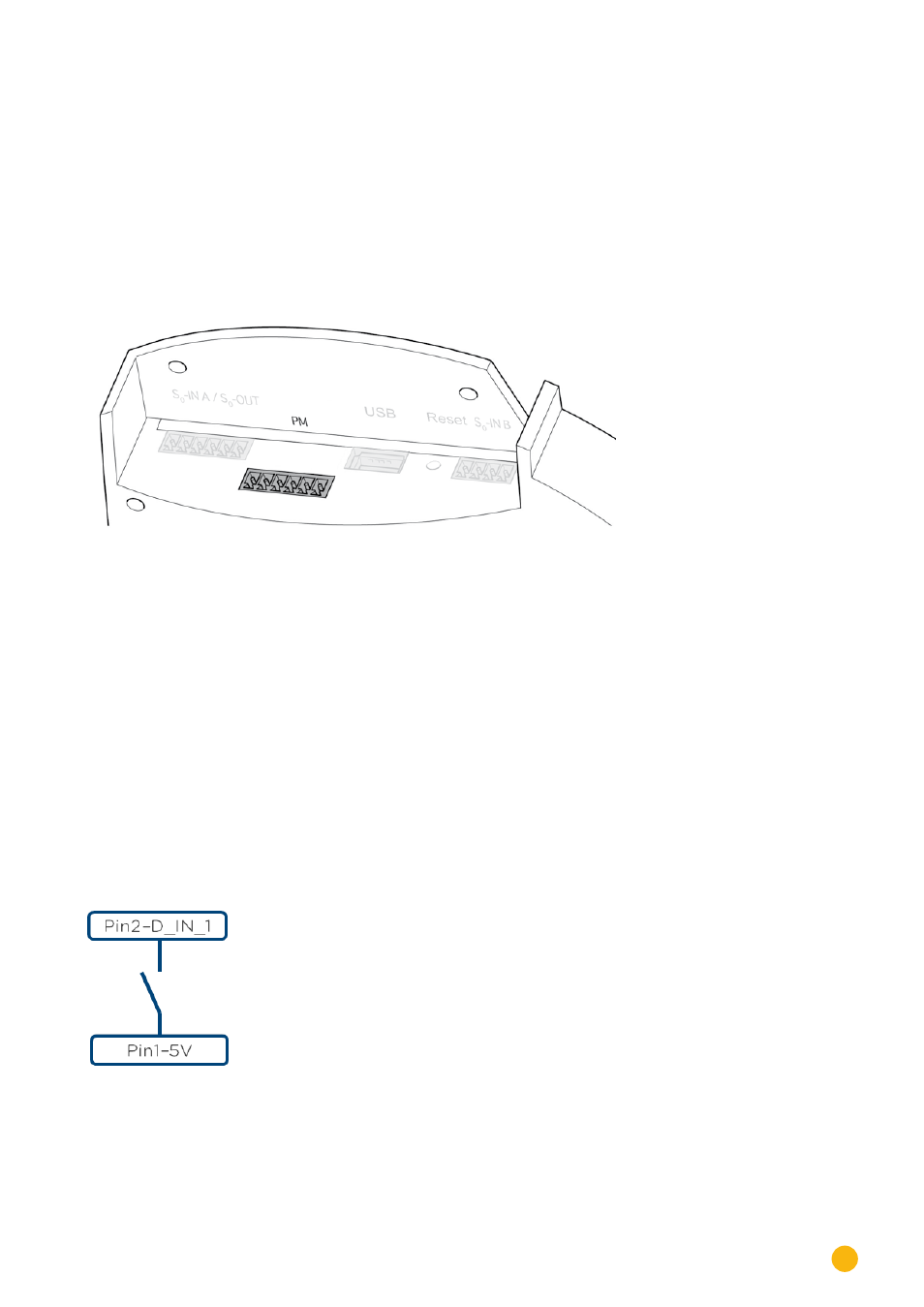

Abb.: 6-polige PM+Schnittstelle
Die von den Netzbetreibern verwendeten Rundsteuerempfänger verwenden eine unterschiedliche Anzahl
von Relais. Diese Relais sind unterschiedlich bezeichnet und stehen für unterschiedliche Reduzierungsstu-
fen und/oder Verschiebungsfaktoren cos Phi.
Um größtmögliche Flexibilität zu ermöglichen, können die vom Netzbetreiber vorgegebenen Reduzie-
rungsstufen und deren Signalisierung am Rundsteuerempfänger über je maximal vier digitale Eingänge
vom Solar-Log™ ausgewertet werden.
Damit der Solar-Log™ PM+ die Signale der Rundsteuerempfänger auswerten kann, müssen diese mit der
Steuerspannung (für Wirk- oder Blindleistung) aus der PM+ Schnittstelle beschaltet werden. Die Steuer-
kontakte sind in der Regel als Schließer ausgeführt; d.h. die Kontakte werden für den jeweiligen Befehl
geschlossen.
Für Wirkleistungsbefehle ist die Steuerspannung von Pin 1 zu verwenden
Für Blindleistungsbefehle ist die Steuerspannung von Pin 6 zu verwenden
Diese Steuerspannung wird auf die Wurzel der jeweiligen Relais gelegt, der Ausgang des Relais (Schließer)
wir dann auf einen digitalen Eingang der PM+ Schnittstelle aufgelegt.
Abb.: Grundprinzip Verkabelung PM+ Schnittstelle mit Rundsteuerempfänger für Wirkleistungsbefehle
Beispiele für den Anschluss von Rundsteuerempfängern finden Sie im
dieses Installationshand-
buchs.
