61
2 / INSTALLATION DER SPÜLMASCHINE DE
15 cm
maxi
0 - 40 cm
20 cm mini
5 cm
mini
25 cm
mini
90 cm maxi
+
65°C max
1-10 bars
> 1l/min

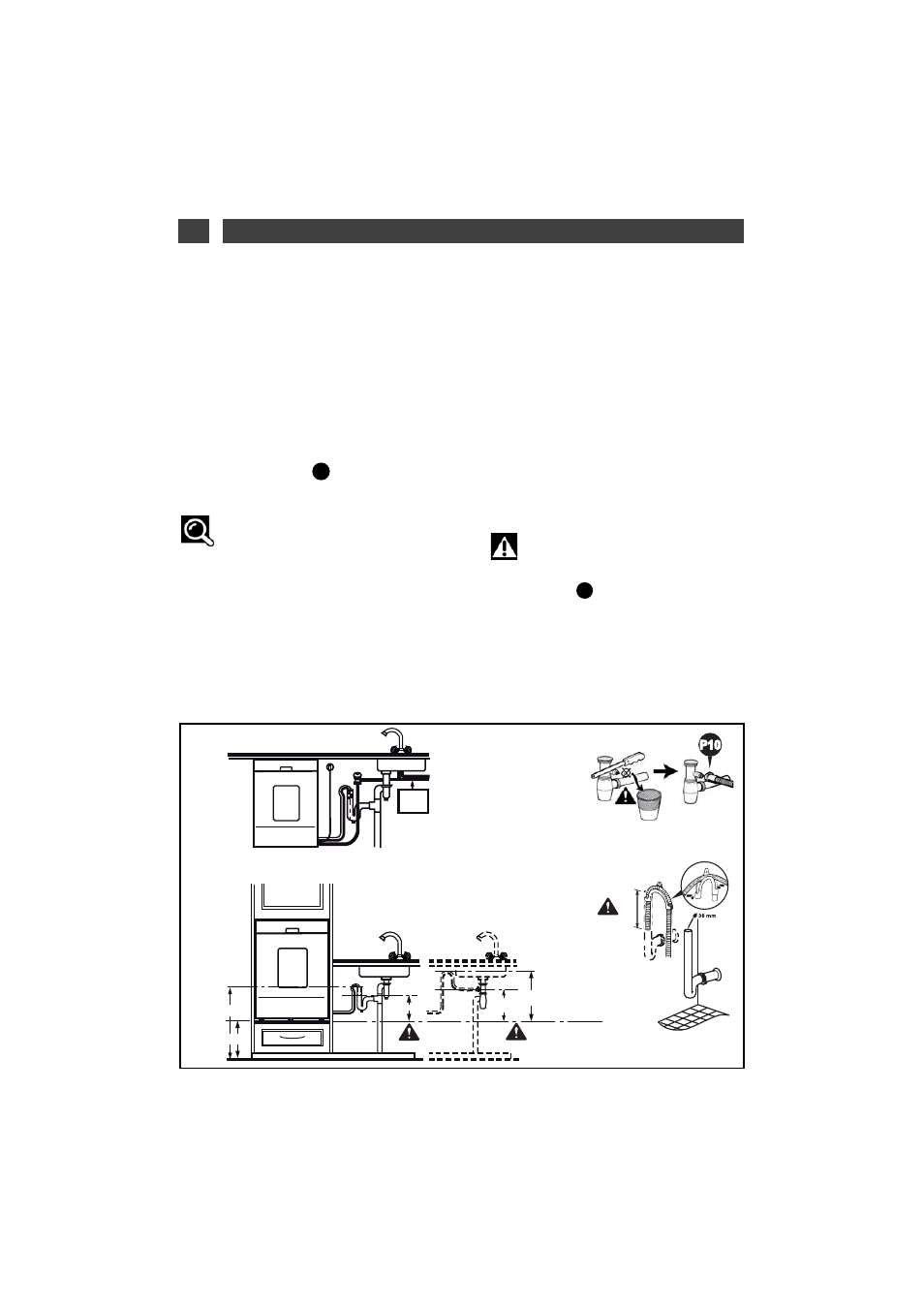

Abb. 2
• ABWASSERANSCHLUSS: ABB. 2
Der Abwasserschlauch kann wie folgt ange-
schlossen werden:
- entweder an einen belüfteten Siphon.
- oder an einen Spülensiphon.
Bei Siphon-Anschluss müssen Sie den Stopfen
vom Geruchsverschluss abziehen. Stecken Sie
das Gummistück bis zum Ende ein. Montieren
Sie einen Klemmring. .
Tipp:
Achten Sie darauf, dass der
Ablaufschlauch fest gebunden ist, um Über-
schwemmungen zu vermeiden.
Der Abwasseranschluss muss auf einer Höhe
zwischen 0,40 m (minimale Höhe) und 0,90 m
(maximale Höhe) vom Boden liegen.
Bitte die maximale Einsatzgröße des
Abflussrohrs im Rohr des Siphons beachten.
P10
Bei Bedarf können Sie den Ablaufschlauch
verlängern (maximale Länge 3 m). In die-
sem Fall stellen Sie sicher, dass der Ablauf
einwandfrei erfolgt. Der Schlauch muss auf
dem Boden aufliegen und erst beim
Ablaufsystem senkrecht verlaufen.
Bei Stapelmontage darf das Ablaufsystem
nicht über die Oberkante der
Spülmaschine hinausragen und muss min-
destens 20 cm von der Unterseite der
Maschine liegen.
Wichtig:
Beim Einsetzen des Schlauchs zie-
hen Sie ihn nach und nach, damit er nicht
gefaltet wird.
.Achten Sie darauf, dass
der Schlauch nicht gefaltet und nicht
gequetscht wird, was den Wasserfluss
stören oder verlangsamen könnte.
B
