2 / INSTALLATION DER SPÜLMASCHINE DE
• MONTAGE DER TÜRWAND
(2-teilige Verkleidung)
- Für die Montage des ersten Teils beachten
den vorigen Abschnitt “MONTAGE DER
TÜRWAND (Verkleidung aus einem Stück)
(Abb. 5.1 und 5.2).
- Positionieren Sie die Türwand: Führen Sie
die 2 Schrauben in die Löcher in der
Spülmaschinentür ein (Abb. 6.1 bis).
- Bei Schraubproblemen verschieben Sie die
Schraube
um 22 mm.
- Drücken Sie die Holzwand gegen die Tür
(Abb. 6.2 bis).
- Öffnen Sie die Tür der Spülmaschine und
halten dabei die Wand gegen die Tür
gedrückt. Zentrieren Sie die Holzwand bei
Bedarf seitlich zur Leiste. Setzen Sie die 4
Schrauben
ein (Abb. 6.2 bis).
- Messen Sie den Abstand zwischen
Schublade und Türwand des nebenstehen-
den (Abb. 6.3).
- Drücken Sie die Scheinschublade unter
Berücksichtigung des gemessenen Abstands
ein (verwenden Sie eine Beilage mit der richti-
gen Dicke).
- Öffnen Sie die Tür der Spülmaschine und
halten dabei die Scheinschublade gegen die
Tür gedrückt. Zentrieren Sie die Holzwand bei
Bedarf seitlich zur Türwand. Setzen Sie die 2
Schrauben
und die 2 Schrauben
(Abb. 6.4).
Achtung :
Wenn die Holzwand sehr hart ist,
machen Sie vor dem Schrauben ein Vorloch.
Achtung :
Das Gesamtgewicht der Türwand und
Scheinschublade darf nicht mehr als max. 10
kg betragen.
P8 P7
P8
P6

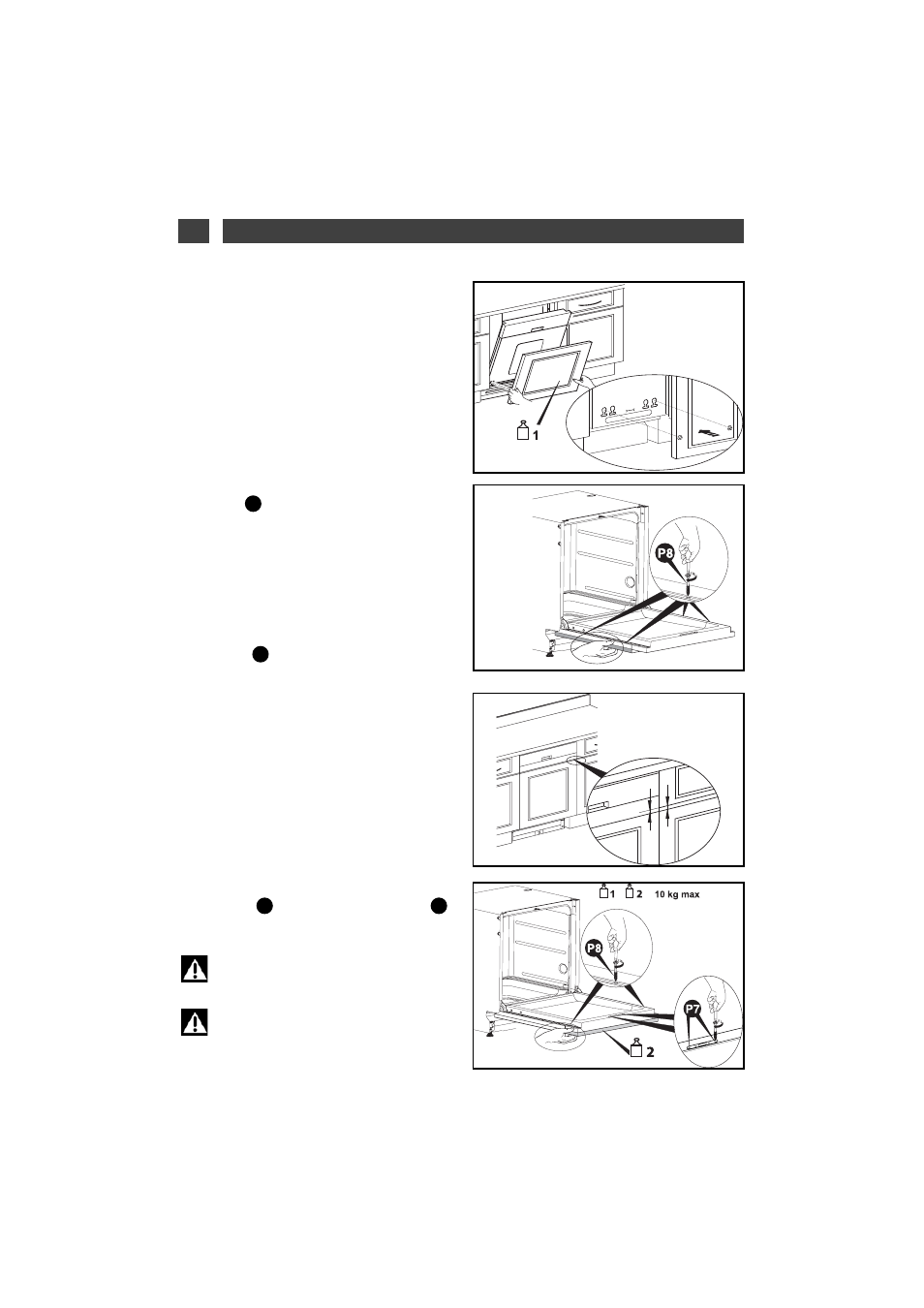

Abb. 6.1 bis
Abb. 6.2 bis
=
=
Abb.6.3
+ =
Abb.6.4
