2 / INSTALLATION DER SPÜLMASCHINE
• TABELLE FÜR SOCKELZUSCHNITT
• EINBAU DES SOCKELS

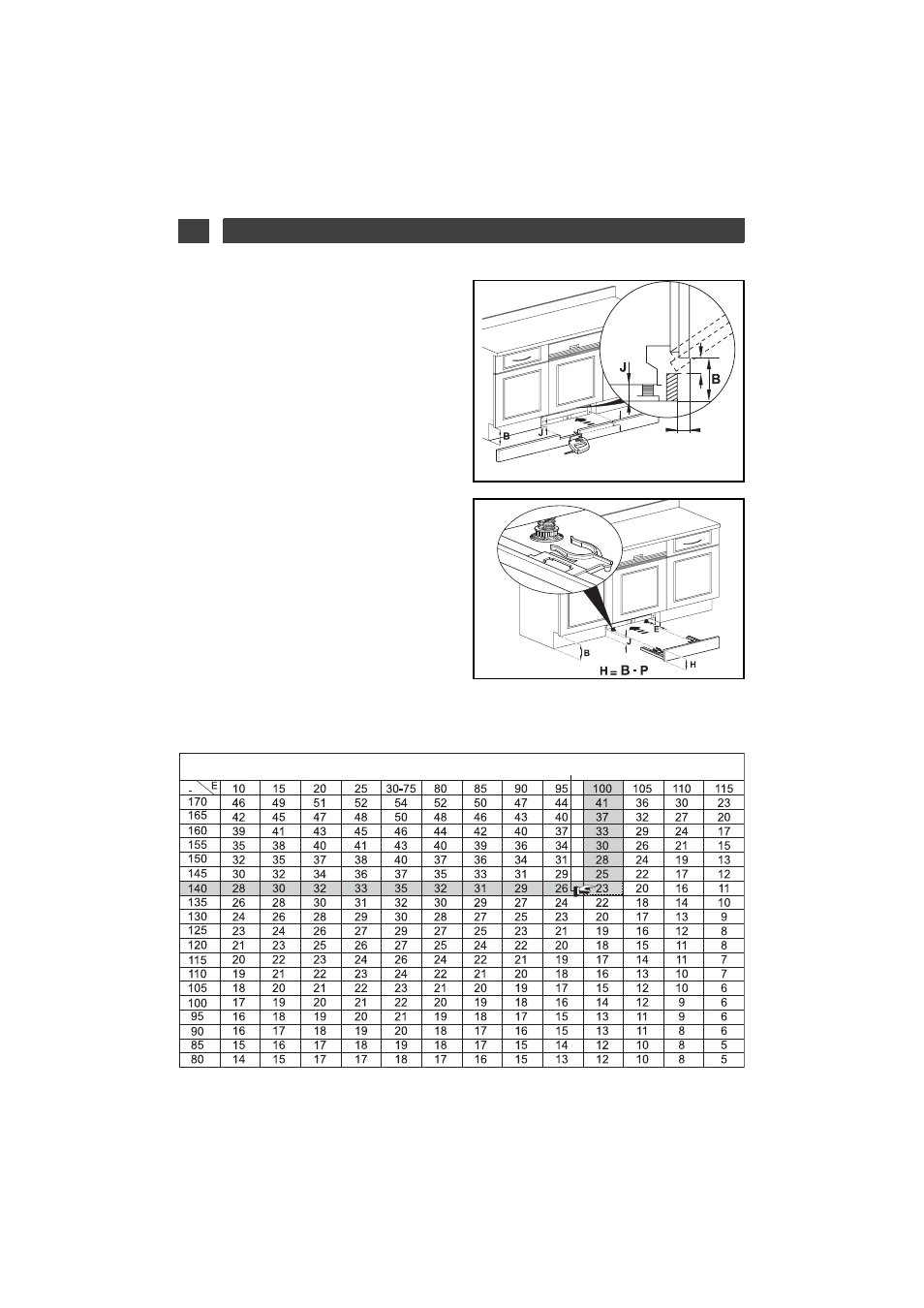

Setzen Sie den Sockel ein; schneiden Sie ihn
bei Bedarf gemäß Maß P zu (siehe Tabelle und
Abb. 10.1).
So berechnen Sie das Maß P (Tabelle auf letz-
ter Seite):
- Nehmen Sie das Maß B aus der Abb. 7.1;
messen Sie den Abstand J zwischen Boden
und Unterseite der Spülmaschine. Berechnen
Sie B - J.
- Messen Sie den Tiefenwert des Sockels E
(Abb.10.1) zwischen dem Sockel des
Möbelelements und der Frontseite des
Möbelelements. Entnehmen Sie den Wert P -
der sich aus E und B – J ergibt - aus der
Tabelle.
(Beispiel: E = 100, B - J = 140 ergibt P = 23).
- Bei einer Breite von 600 schneiden Sie den
Sockel auf eine Höhe des Werts P zu.
Für spezielle Spülmaschinensockel erhalten
Sie beim Kundendienst einen separaten
Befestigungsbausatz. In diesem Fall beträgt
die Sockelhöhe H = B - P (Abb. 10.2).
Abb. 10.2
P
P
E
Abb. 10.1
Zuschnitthöhe
Abb. 11
