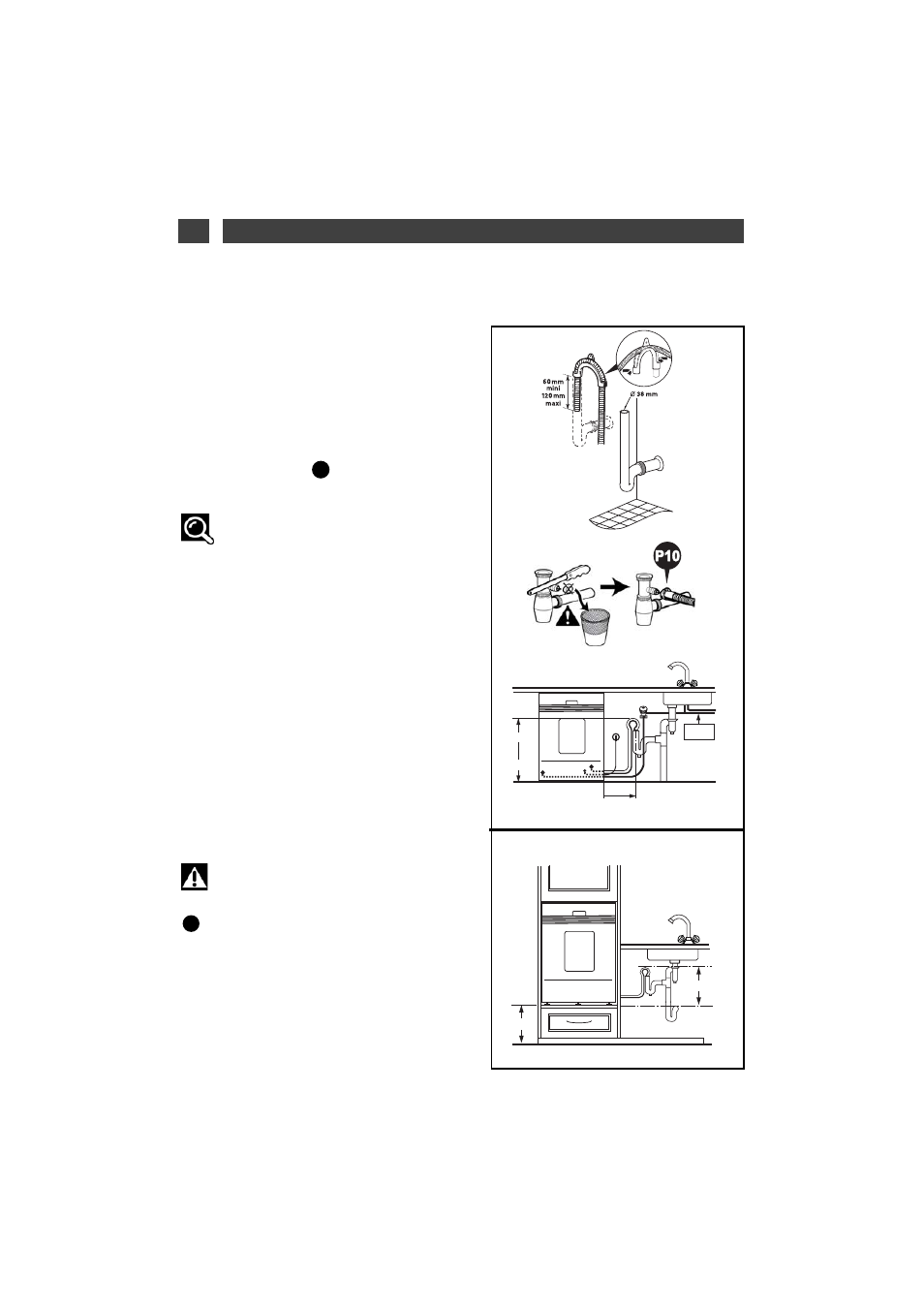

DE 2 / INSTALLATION DER SPÜLMASCHINE
• ABWASSERANSCHLUSS
Der Abwasserschlauch kann wie folgt ange-
schlossen werden:
- entweder an einen belüfteten Siphon (Abb. 2-1).
- oder an einen Spülensiphon (Abb. 2-1).
Bei Siphon-Anschluss müssen Sie den Stopfen
vom Geruchsverschluss abziehen. Stecken Sie
das Gummistück bis zum Ende ein. Montieren
Sie einen Klemmring.
.
Tipp:
Achten Sie darauf, dass der
Ablaufschlauch fest gebunden ist, um Über-
schwemmungen zu vermeiden.
Der Abwasseranschluss muss auf einer Höhe
zwischen 0,30 m (minimale Höhe) und 0,90 m
(maximale Höhe) vom Boden liegen (Abb. 2-1).
Die Standardlänge des Ablaufschlauchs beträgt
1,50 m. Bei Bedarf können Sie den
Ablaufschlauch verlängern (maximale Länge 3
m). In diesem Fall stellen Sie sicher, dass der
Ablauf einwandfrei erfolgt. Der Schlauch muss
auf dem Boden aufliegen und erst beim
Ablaufsystem senkrecht verlaufen.
Bei Stapelmontage darf das Ablaufsystem nicht
über die Oberkante der Spülmaschine hinausra-
gen und muss mindestens 30 cm von der
Unterseite der Maschine liegen (Abb. 2-2).
Wichtig:
Beim Einsetzen des Schlauchs ziehen Sie
ihn nach und nach, damit er nicht gefaltet wird.
.Achten Sie darauf, dass der Schlauch nicht
gefaltet und nicht gequetscht wird, was den
Wasserfluss stören oder verlangsamen könnte.
B B
P P1 10 0
0.90m max
0.4m max
0.30m min
65°C max
1-10 bars
0 - 40 cm
30 cm mini
Abb. 2 - 2
Abb. 2 - 1
