Ha
Hc

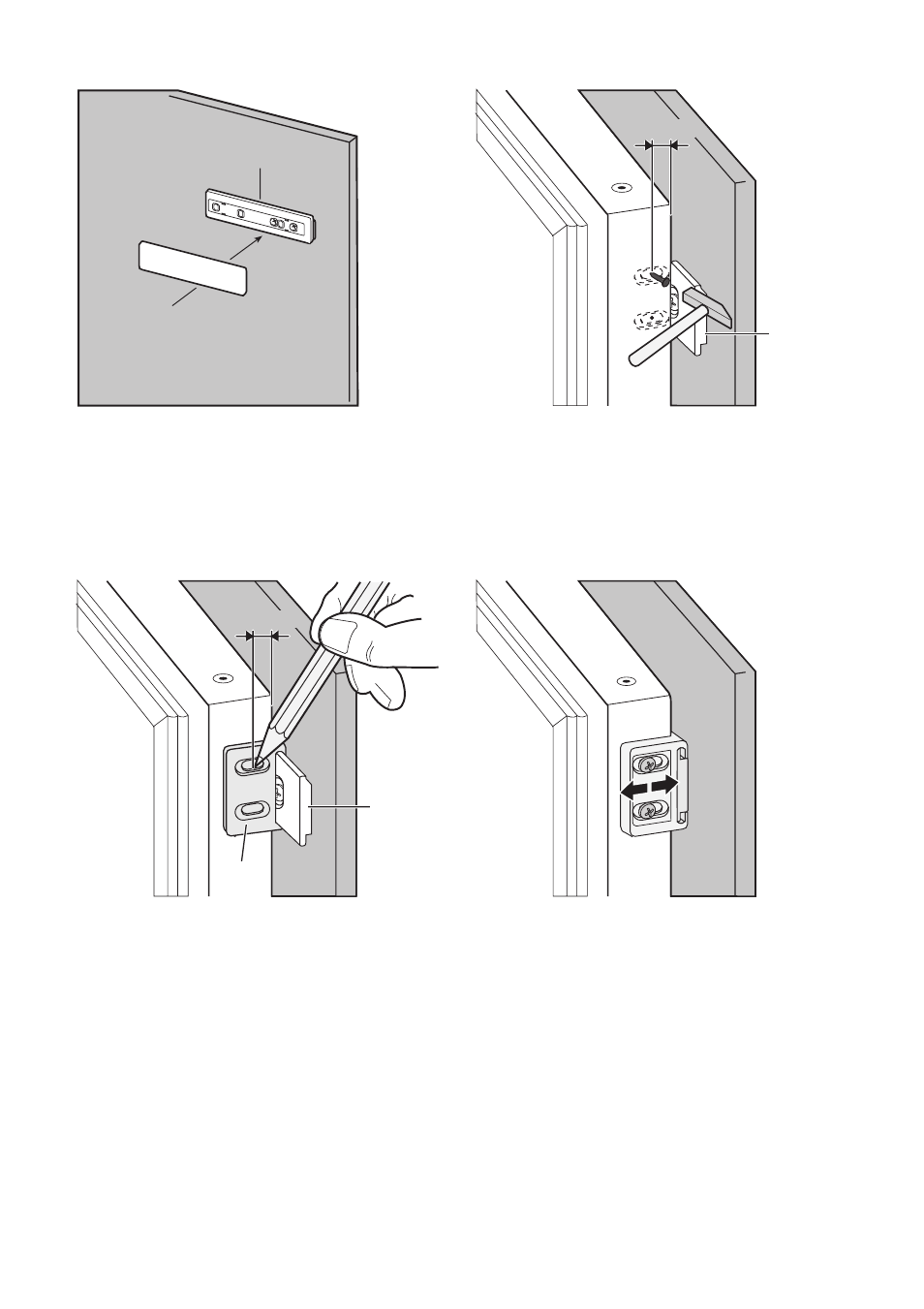

10. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markieren
Sie die Bohrungen.
Ha
Hb
8 mm
11. Nehmen Sie das Führungsstück ab.
Markieren Sie 8 mm von der Außenkante
entfernt die Stelle, an der der Nagel (K)
einzuschlagen ist.
Ha
K
8 mm
12. Setzen Sie das Führungsstück erneut
auf die Führungsschiene und schrauben
Sie es mit den mitgelieferten Schrauben
fest.
Richten Sie die Küchenmöbeltür und die
Gerätetür mittels Führungsstück (Hb)
aus.
Hb
13. Drücken Sie Abdeckung (Hd) auf Füh-
rungsstück (Hb).
24
