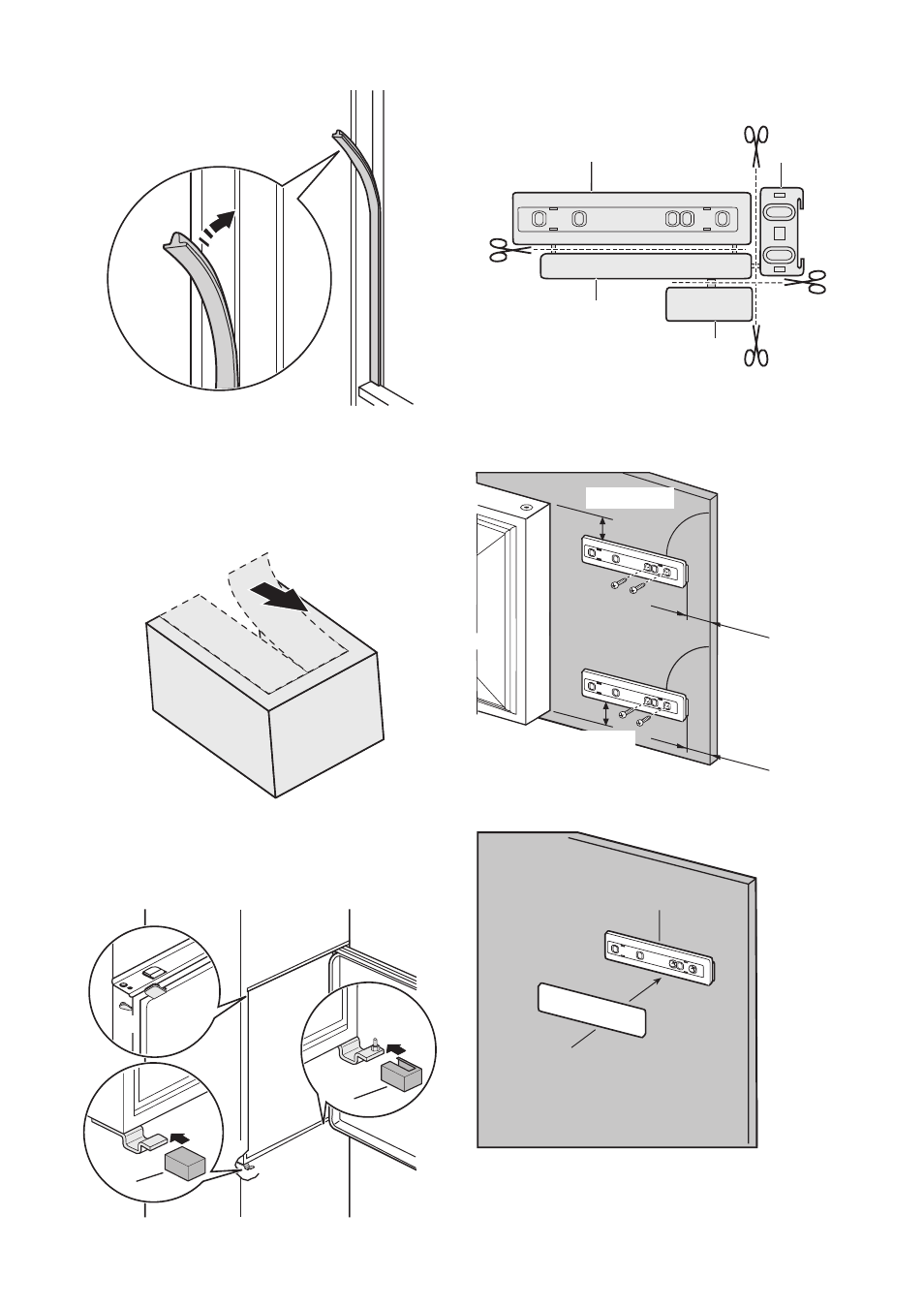

5. Rimuovere la parte corretta dal copricer-
niera (E). Rimuovere la parte DX nel caso
della cerniera destra o la parte SX nel
caso opposto.
6. Applicare i cappucci (C, D) sui coprigiunti
e nei fori delle cerniere.
Applicare il copricerniera (E).
E
E
D
C
7. Staccare le parti (Ha), (Hb), (Hc) e (Hd).
Ha Hb
Hc
Hd
8. Installare la parte (Ha) sul lato interno del
mobile da cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Spingere la parte (Hc) sulla parte (Ha).
Ha
Hc
10. Aprire la porta dell'apparecchio e la por-
ta del mobile da cucina con un'angola-
zione di 90°.
