YDP-S52 Bedienungsanleitung

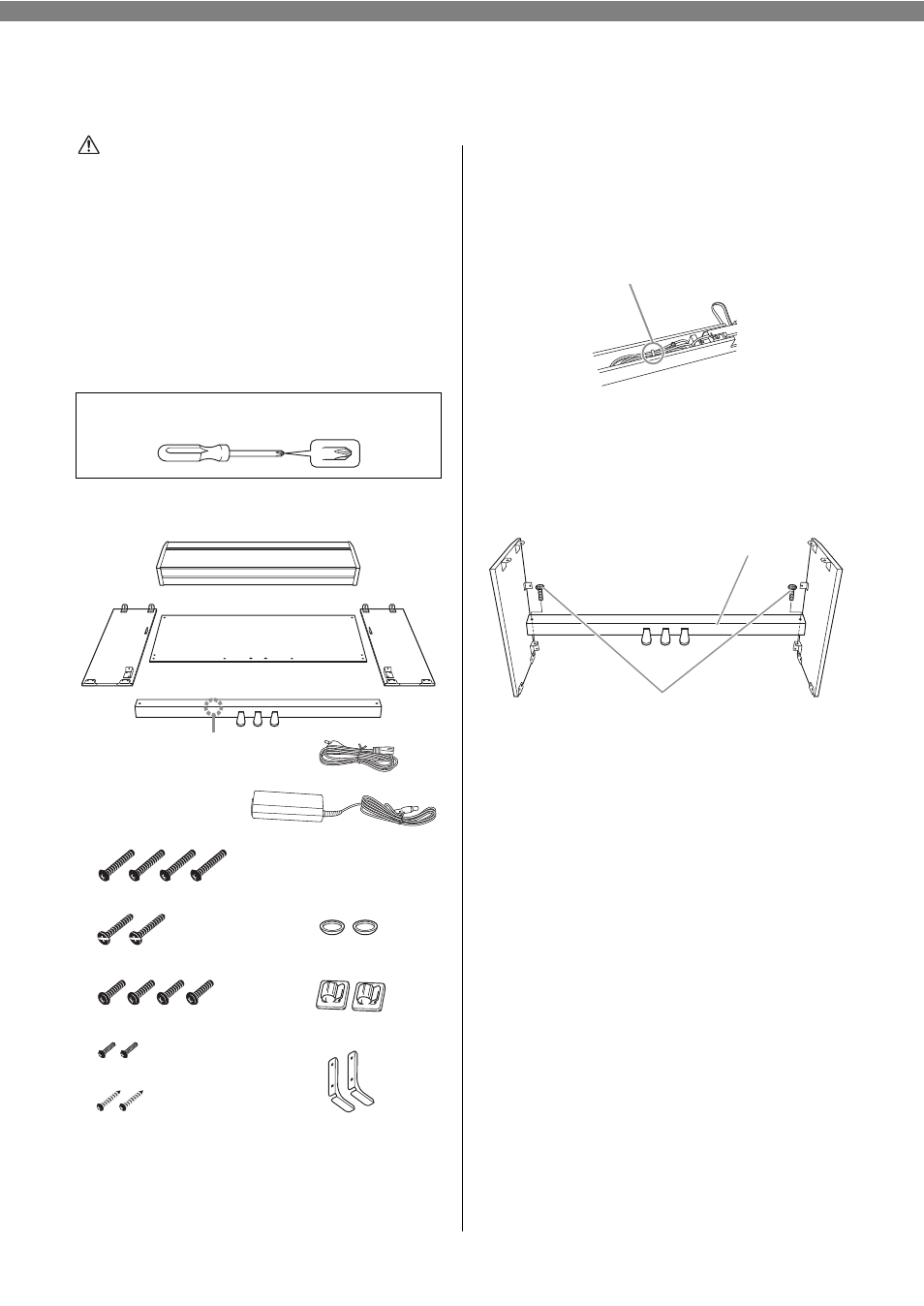

Montage des Keyboardständers
VORSICHT
• Achten Sie darauf, keine Teile zu verwechseln und alle Teile
richtig herum anzubringen. Führen Sie die Montage des
Instruments in der unten angegebenen Reihenfolge aus.
• Die Montage sollte von mindestens zwei Personen
durchgeführt werden.
• Montieren Sie das Gerät auf einer harten und ebenen
Bodenfläche mit ausreichend Platz.
• Achten Sie darauf, dass die von Ihnen verwendeten
Schraubengrößen den nachfolgenden Angaben
entsprechen. Die Verwendung ungeeigneter Schrauben
kann zu Beschädigungen führen.
• Achten Sie darauf, nach der Montage des Instruments alle
Schrauben nochmals nachzuziehen.
• Zum Zerlegen des Geräts führen Sie die im Folgenden
erläuterten Arbeitsschritte in umgekehrter Reihenfolge aus.
Entnehmen Sie alle Teile aus der Verpackung, und
vergewissern Sie sich, dass alles vorhanden ist.
* Die beiden Kippschutzwinkel sind identisch. (Jeder von ihnen
kann für die linke oder die rechte Seite verwendet werden.)
* Der Adapter ist in Ihrem Gebiet u. U. nicht enthalten oder sieht
anders aus als auf der vorstehenden Abbildung. Wenden Sie
sich in diesem Fall bitte an Ihren Yamaha-Händler.
1.
Bringen Sie C an D und E an
(mit den Fingern festdrehen).
1-1
Entwirren und glätten Sie das gebündelte
Pedalkabel.
Werfen Sie den Kabelbinder nicht weg. Sie
benötigen ihn später bei Schritt 6.
1-2
Richten Sie D und E am jeweiligen Ende
von C aus.
1-3
Befestigen Sie D und E an C, und ziehen Sie
dazu die langen Schrauben (6 x 20 mm)
mit den Fingern fest.
2.
Befestigen Sie B.
Je nachdem, welches Digitalpiano-Modell Sie
gekauft haben, kann die Oberflächenfarbe einer
Seite von B anders sein als die Farbe der anderen
Seite. Platzieren Sie B in diesem Fall so, dass
diejenige Seite zum Spieler zeigt, deren
Oberflächenfarbe D und E entspricht.
2-1
Bringen Sie die obere Seite von B an D und
E an, indem Sie die dünnen Schrauben
(4 × 12 mm) mit den Fingern festziehen.
2-2
Drücken Sie die unteren Enden von D und
E von außen an, und bringen Sie die
Kippschutzwinkel an. Befestigen Sie
dann die unteren Enden von B mit den vier
langen Schrauben (6 x 25mm).
2-3
Stecken Sie die anderen zwei
Schneidschrauben (4 × 20 mm) zum
Befestigen von B in die beiden anderen
Schraubenlöcher.
Halten Sie einen Kreuzschlitz-Schraubendreher (+) der
richtigen Größe bereit.
D
A
B
C
E
Gebündeltes Pedalkabel
ist beigelegt
4 lange Schrauben, 6 x 25 mm
2 Abdeckungen
Netzkabel x 1
Netzadapter x 1
2 Kippschutzwinkel
2 lange Schrauben, 6 x 20 mm
4 kurze Schrauben, 6 x 16 mm
2 dünne Schrauben, 4 ×12 mm
2 Schneidschrauben, 4 x 20 mm
2 Kabelbefestigungen
E
C
D
1-2
1-3
