Seite 31, Seite 31) – Yamaha YDP-S52 Benutzerhandbuch
Seite 31

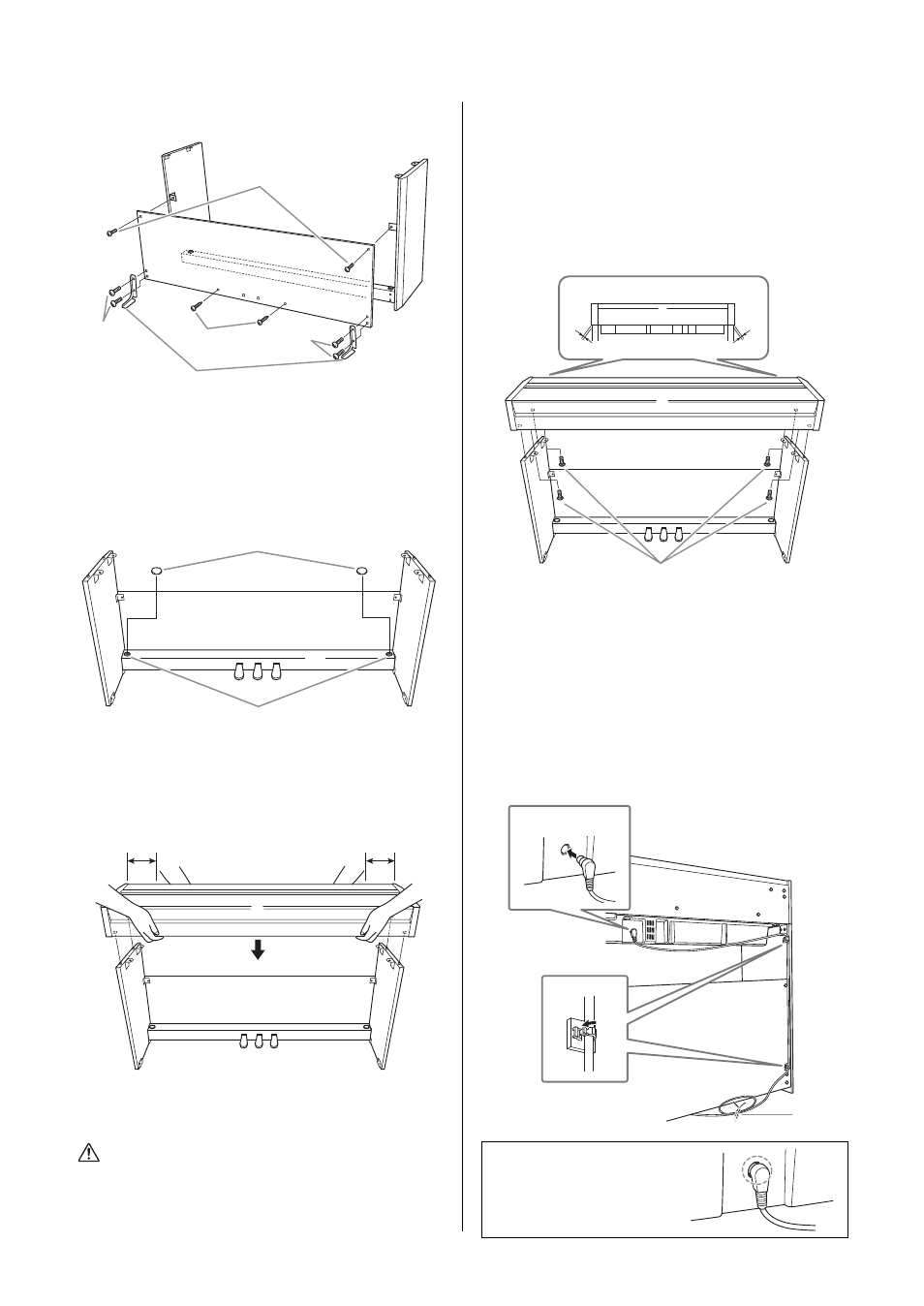

Montage des Keyboardständers
31
YDP-S52 Bedienungsanleitung
2-4
Ziehen Sie die in Schritt 2-1 angebrachten
Schrauben an der Oberseite von B fest an.
3.
Befestigen Sie C.
3-1
Ziehen Sie die in Schritt 1-3 auf C
angebrachten Schrauben fest an.
3-2
Befestigen Sie die Abdeckungen ( ) an den
Schraubenköpfen.
4.
Bringen Sie A an.
Achten Sie darauf, A beim Positionieren
mindestens 10 cm von den jeweiligen Enden
entfernt zu greifen.
Richten Sie die Stifte an D und E auf die
entsprechenden Löcher an der Unterseite von A
aus.
VORSICHT
• Klemmen Sie sich nicht Ihre Finger ein, und lassen Sie die
Baugruppe nicht fallen.
• Halten Sie die Tastatur immer so wie in der Abbildung
dargestellt.
5.
Befestigen Sie A.
5-1
Justieren Sie die Position von A so, dass das
linke und rechte Ende von A von vorn
betrachtet an D und E jeweils gleich weit
übersteht.
5-2
Befestigen Sie A, indem Sie die sechs
kurzen Schrauben (6 x 16 mm) von vorne
aus festziehen.
6.
Schließen Sie das Pedalkabel an.
6-1
Stecken Sie den Stecker des Pedalkabels von
der Rückseite her in die [TO PEDAL]-
Buchse.
6-2
Bringen Sie die Kabelbefestigungen wie
abgebildet an der Rückwand an; klemmen
Sie dann das Kabel in die Halterungen.
6-3
Fassen Sie eventuell lose Schlaufen des
Pedalkabels mithilfe eines Kabelbinders
zusammen (Schritt 1-1).
2-1, 2-4
2-3
D
E
B
2-2
2-2
Befestigen Sie dann die Kippschutzwinkel (
)
mithilfe der Schrauben.
C
B
3-2
3-1
D
E
A
D
E
B
Mindestens 10 cm
Mindestens 10 cm
Bringen Sie das Pedalkabel sicher
so an, dass der metallische Teil
des Kabelsteckers nicht mehr
sichtbar ist. Anderenfalls
funktioniert das Pedal
möglicherweise nicht richtig.
5-1
5-2
A
A
Überstand von A
6-1
6-2
6-3
