16 AZIMUT EINSTELLEN
Azimut einstellen
Für eine genaue Abtastung der Rillenflanken
ist es wichtig, dass die Nadel genau in einem
90°-Winkel zur Oberfläche der Schallplatte
steht. Manche Tonabnehmer bieten Möglichkei-
ten, diesen Azimut genannten Winkel einzustel-
len. In anderen Fällen kann der Azimut direkt am
Tonarm TP 124 eingestellt werden.

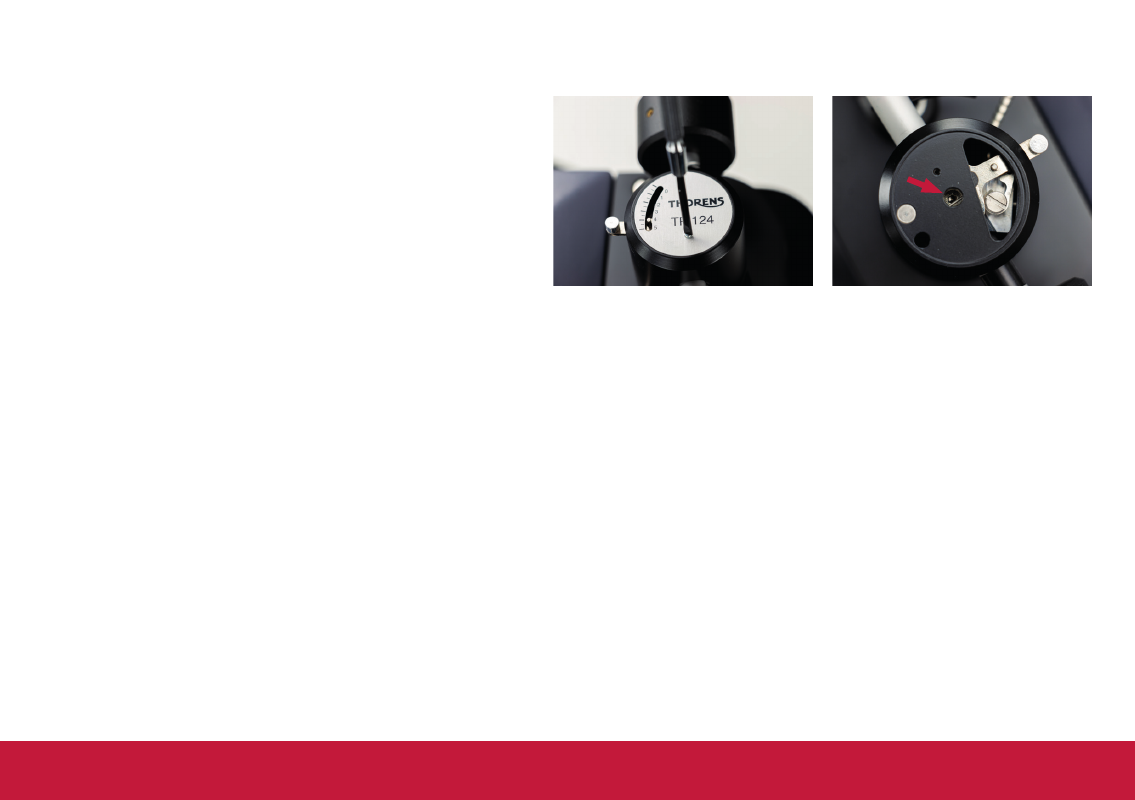

Entfernen Sie dazu die
Abdeckung auf der
Oberseite des Tonarmlagers, indem Sie die
Halteschraube lösen und die Abdeckplatte vor-
sichtig abnehmen. (Fig. 18)
Unter der Abdeckung, versenkt im Gehäuse des
Tonarmlagers, befindet sich die Klemmschraube
des Tonarmrohrs . (Fig. 19) Lösen Sie diese
vorsichtig mit einem 2,5 mm-Innensechskant,
bis Sie das Tonarmrohr mit geringem Kraft-
aufwand drehen können. Stellen Sie so unter
Verwendung einer geeigneten Schablone den
Azimut ein und ziehen Sie die Klemmschraube
wieder vorsichtig fest. Befestigen Sie anschlie-
ßend wieder die Abdeckung auf der Oberseite
des Tonarmlagers.
Fig. 18 Fig. 19
