DE-61

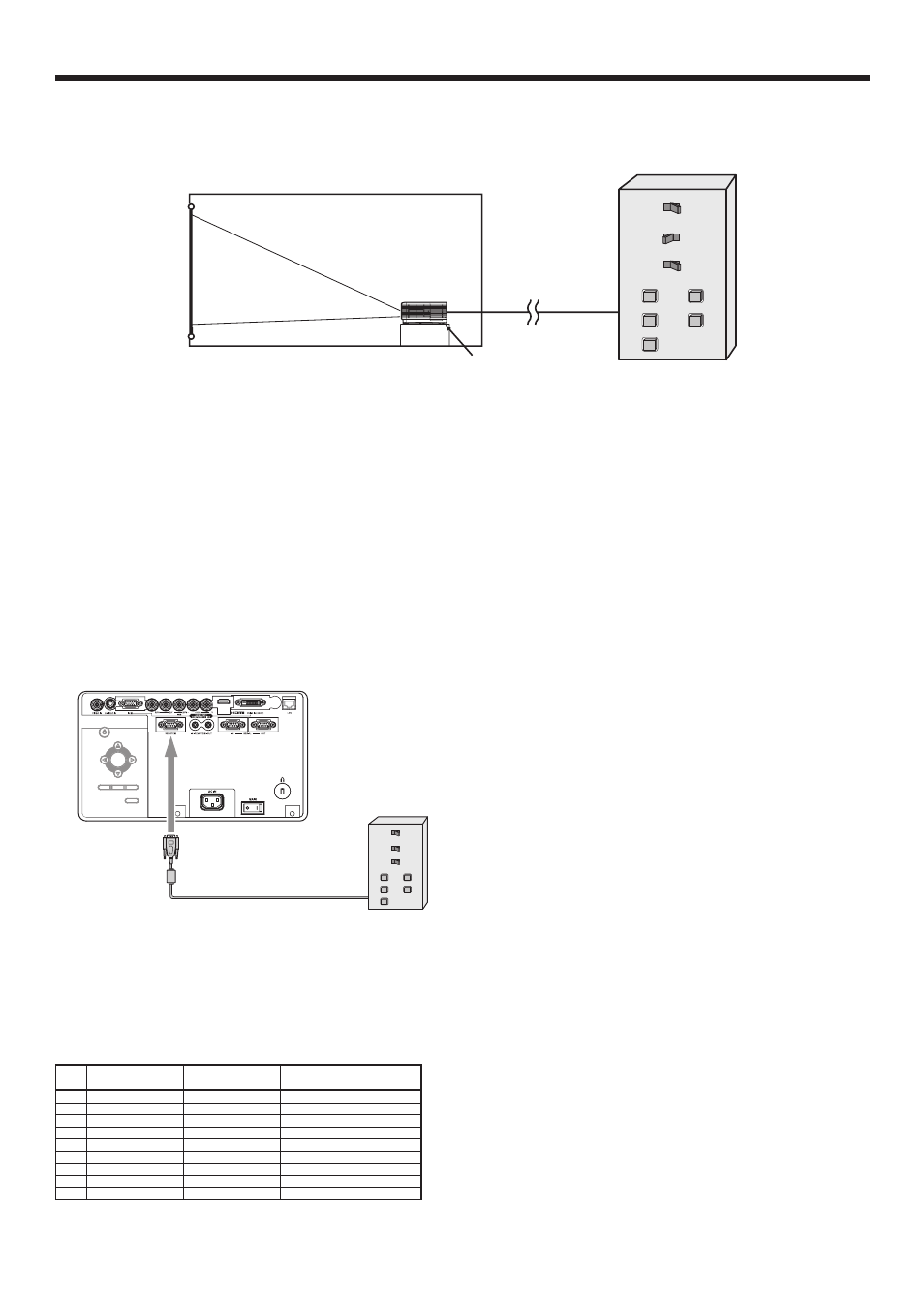

Steuern über Steuerkonsole usw.
Wird der Projektor an einem Ort installiert, an dem die Signale der Fernbedienung ihn nicht erreichen können, können
Sie den Projektor über eine Steuerkonsole oder ein anderes an den Anschluss REMOTE 1 IN angeschlossenes Gerät
steuern.
ON
POWER
COMPUTER1
OFF
ON
BLANK
OFF
Fernbedienung Externe
Kontaktsteuerung
COMPUTER2
VIDEO S-VIDEO
DVI
Projektor
Steuerkonsole
Steuerbare Funktionen
• Umschalten zwischen Fernbedienung und externer
Steuerung
• Wechseln der Eingangssignale
• Ein- und Ausschalten
• BLANK ein und BLANK aus
Wichtige Hinweise:
• Um den Projektor mithilfe einer Steuerkonsole zu
steuern, setzen Sie STANDBY MODUS im Menü
INSTALLATION 1 auf STANDARD. Ist dieses
Element auf TIEF gesetzt, können Sie den Projektor
nicht steuern.
Verbindung
• Achten Sie darauf, dass die Stromversorgung des
Projektors und der Steuerkonsole ausgeschaltet ist.
Zum REMOTE 1 IN
RS-232C-Kabel (Zubehör)
Steuerkonsole
1. Verbinden Sie ein Ende eines RS-232C-Kabels mit
dem Anschluss REMOTE 1 IN am Projektor.
2. Verbinden Sie das andere Ende des RS-232C-
Kabels mit der Steuerkonsole.
Pinbelegungen (Voreinstellung)
REMOTE 1 IN (D-SUB 9-pol.)
Stift-
Nr.
Signal Offen (H) Kurzgeschlossen L)
1 MASSE – MASSE
2 POWER AUS EIN
3 Eingang – COMPUTER1
4 Eingang – COMPUTER2
5 Eingang – VIDEO
6 Eingang – S-VIDEO
7 Eingang – DVI
8 FREI AUS EIN
9 EIN/AUS Gültig (Fernbedienung) Ungültig (Externe Kontaktsteuerung)
• Über REMOTE 1-MODUS im Menü INSTALLATION
2 können Sie die Belegung von PIN 2 bis PIN 8
ändern. Siehe Seite 35.
Wichtige Hinweise:
• Um die Pinbelegung auf die Voreinstellungen
zurückzusetzen, setzen Sie REMOTE 1-MODUS im
Menü INSTALLATION 2 auf RESET.
Kontaktsteuerung
Durch Kurzschließen von PIN Nr.1 und PIN Nr.9 können
Sie den Projektor mittels eines Steuerpults steuern.
• Werden Pin Nr. 1 und Pin Nr. 9 kurzgeschlossen,
können folgende Funktionen nicht genutzt werden:
∙ POWER und BLANK der Fernbedienung und
des Projektors
∙ Die RS-232C-Befehle und Netzwerkfunktionen,
die den oben genannten Funktionen
entsprechen
∙ REMOTE 1-MODUS, AUTO POWER EIN und
AUTO POWER AUS im Menü INSTALLATION 2.
∙ STANDBY MODUS im Menü INSTALLATION 1.
Eingangswechselsteuerung
Durch Kurzschließen eines PINs zwischen Nr.3 und
Nr.7 können Sie die Eingangssignale mittels eines
Steuerpults steuern.
• Wenn ein PIN zwischen Nr.3 und Nr.7
kurzgeschlossen wird, können folgende Funktionen
nicht genutzt werden.
∙ POWER, BLANK, COMPUTER 1, COMPUTER
2, VIDEO, S-VIDEO, DVI und HDMI auf der
Fernbedienung und am Projektor
∙ Die RS-232C-Befehle und Netzwerkfunktionen,
die den oben genannten Funktionen
entsprechen
POWER-Steuerung
Durch Kurzschließen oder Unterbrechen von PIN Nr.2
können Sie den Projektor mittels eines Steuerpults ein-
oder ausschalten.
FREI control
Durch Kurzschließen oder Unterbrechen von PIN Nr.8
können Sie BLANK mittels eines Steuerpults ein- oder
ausschalten.
