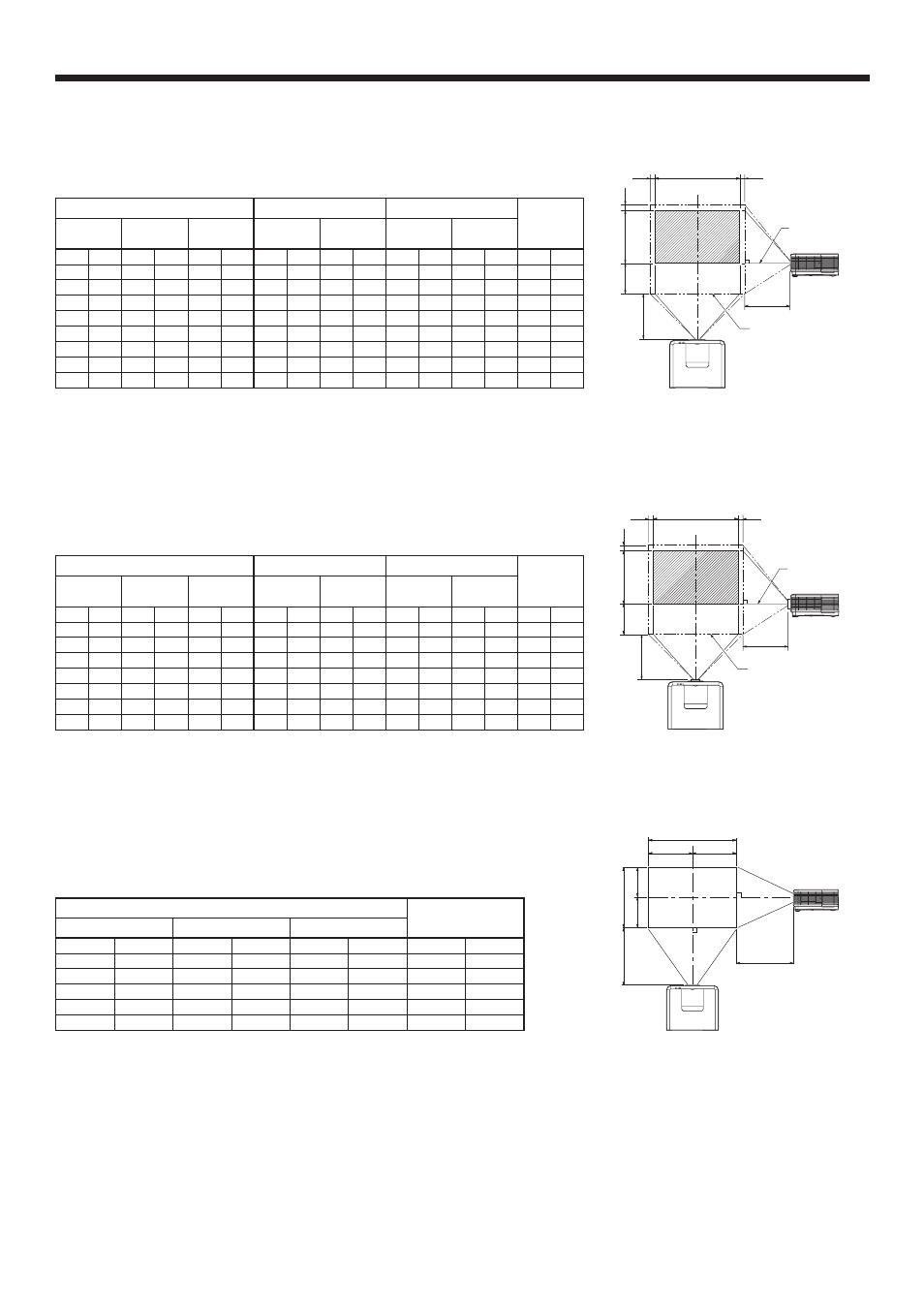

Spezifikation (fortsetzung), De-75, Mit tele-zoomlinse (ol-xd2000tz) – MITSUBISHI ELECTRIC WD8200U Benutzerhandbuch
Seite 75: Mit ultra-tele-zoomlinse (ol-xd8000uz)
DE-75
Spezifikation (Fortsetzung)
Technische Daten der befestigten Linse (für WD8200LU)
Mit Tele-Zoomlinse (OL-XD2000TZ)
F-Nr.
F2,2 - 2,7
Fokus-Abstand
f = 40,7 - 65,1 mm
Zoom/Fokus
Elektrischer Antrieb
Größe der Leinwand (16:10)
Abstand der Projektionswand (L) Linsenverschiebungs-Höhe
Linsen-
verschiebungs-
Breite (W1)
Diagonale
Breite
(W)
Höhe
(H)
Am kürzesten
(Breit)
Am längsten
(Teleskop)
H1
H2
Zoll
cm
Zoll
cm
Zoll
cm
Zoll
m
Zoll
m
Zoll
cm
Zoll
cm
Zoll
cm
40
102
34
86
21
54
-
-
159
4,0
10
25
5
12
3
9
60
152
51
129
32
81
147
3,7
241
6,1
15
37
7
17
5
13
80
203
68
172
42
108
197
5,0
323
8,2
19
49
9
23
7
17
100
254
85
215
53
135
248
6,3
406
10,3
24
62
11
29
9
22
150
381
127
323
79
202
374
9,5
611
15,5
36
92
17
43
13
33
200
508
170
431
106
269
500
12,7
816
20,7
49
123
23
58
17
44
250
635
212
538
132
337
627
15,9
1021
25,9
61
154
28
72
21
55
300
762
254
646
159
404
753
19,1
1227
31,2
73
185
34
86
26
65
• Die o, g, Werte sind Näherungswerte und können von den aktuellen Meßwerten abweichen.
Mit Ultra-Tele-Zoomlinse (OL-XD8000UZ)
F-Nr.
F2,8
Fokus-Abstand
f = 64,5 - 125,5 mm
Zoom/Fokus
Elektrischer Antrieb
Größe der Leinwand (16:10)
Abstand der Projektionswand (L) Linsenverschiebungs-Höhe
Linsen-
verschiebungs-
Breite (W1)
Diagonale
Breite
(W)
Höhe
(H)
Am kürzesten
(Breit)
Am längsten
(Teleskop)
H1
H2
Zoll
cm
Zoll
cm
Zoll
cm
Zoll
m
Zoll
m
Zoll
cm
Zoll
cm
Zoll
cm
60
152
51
129
32
81
245
6,2
469
11,9
15
37
7
17
5
13
80
203
68
172
42
108
324
8,2
623
15,8
19
49
9
23
7
17
100
254
85
215
53
135
403
10,2
777
19,7
24
62
11
29
9
22
150
381
127
323
79
202
601
15,3
1162
29,5
36
92
17
43
13
33
200
508
170
431
106
269
799
20,3
1547
39,3
49
123
23
58
17
44
250
635
212
538
132
337
997
25,3
-
-
61
154
28
72
21
55
300
762
254
646
159
404
1194
30,3
-
-
73
185
34
86
26
65
• Die o, g, Werte sind Näherungswerte und können von den aktuellen Meßwerten abweichen.
Mit Rückprojektions-“Short-Throw“-Linse (OL-XD2000FR)
F-Nr.
F2,4
Fokus-Abstand
f = 11,5 mm
Fokus
Elektrischer Antrieb
Größe der Leinwand (16:10)
Abstand der
Projektionswand (L)
Diagonale
Breite (W)
Höhe (H)
Zoll
cm
Zoll
cm
Zoll
cm
Zoll
m
40
102
34
86
21
54
27
0,7
60
152
51
129
32
81
41
1,0
80
203
68
172
42
108
55
1,4
100
254
85
215
53
135
69
1,8
150
381
127
323
79
202
104
2,6
• Die o, g, Werte sind Näherungswerte und können von den aktuellen Meßwerten abweichen.
• Der einstellbare Winkel der Trapezeinstellung mit der Linse weicht von dem Winkel mit der WD8200U-Linse ab.
• Bei der Keystone-Korrektur mit der Linse kann es sein, dass das korrekte Bildformat nicht erreicht wird.
• Bei der Linse OL-XD2000FR ist Linsenverschiebung nicht möglich (horizontal und vertikal sind auf 1:1 eingestellt).
• Der Bewegungsbereich der Linsen zeigt Entfernungen zur Position der Standardeinstellung an.
