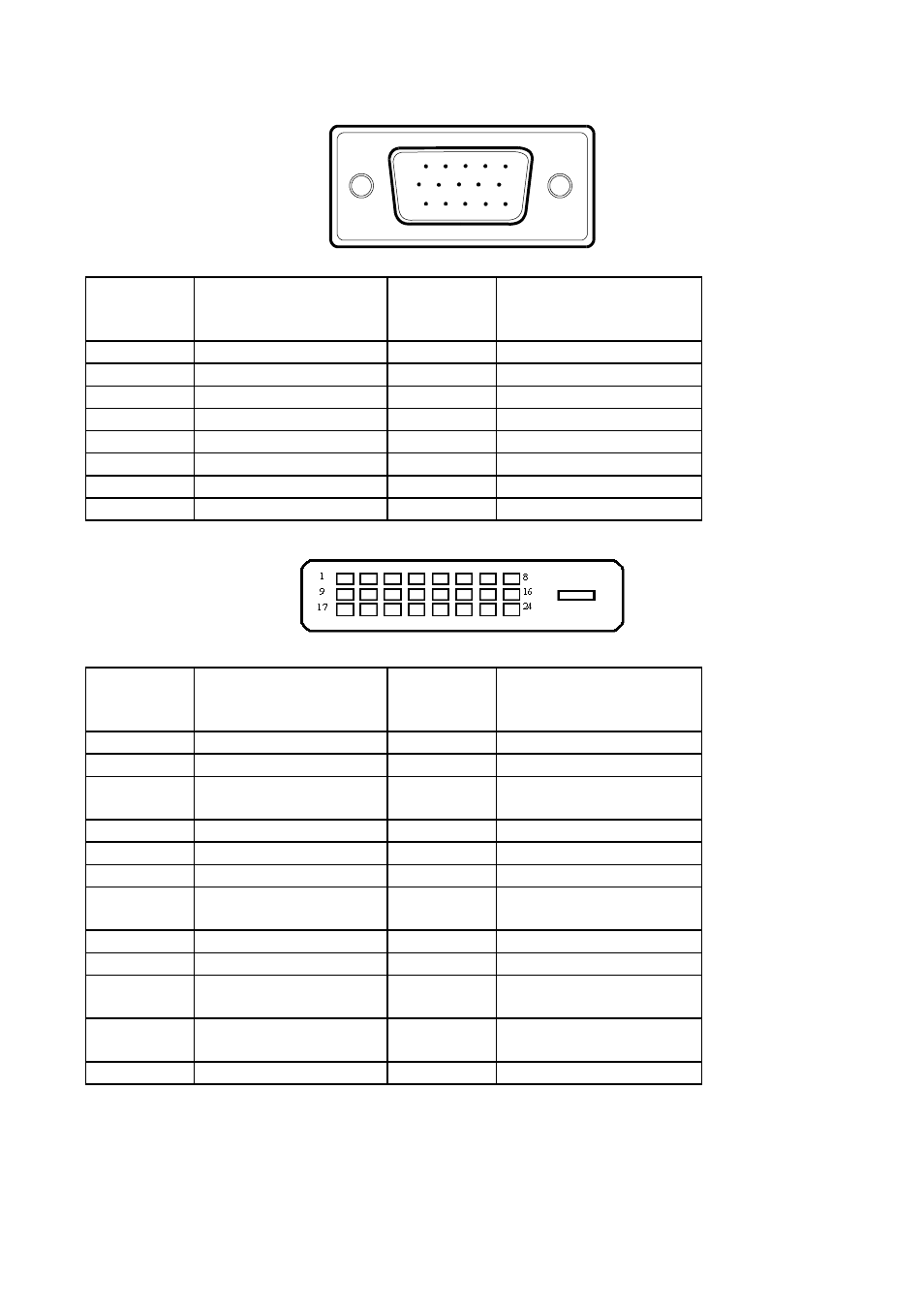

STECKER-PINBELEGUNG
1
5
6
10
11
15
15-poliges Signalkabel
PIN NR.
BESCHREIBUNG
PIN NR.
BESCHREIBUNG
1.
Rot
9.
+5 V
2.
Grün
10.
Kabelerkennung
3.
Blau
11.
RXD
4.
TXD
12.
DDC-Serial Data
5.
Masse
13.
H-Sync
6.
R-Masse
14.
V-Sync
7.
G-Masse
15.
DDC-Serial Clock
8.
B-Masse
24-poliges Signalkabel (nur MM17T)
PIN NR.
BESCHREIBUNG
PIN NR.
BESCHREIBUNG
1.
TMDS Data 2-
13.
TMDS Data 3+
2.
TMDS Data 2+
14.
+5 V
3.
TMDS Data 2/4-
Abschirmung
15.
Masse (für +5 V)
4.
TMDS Data 4-
16.
Hot Plug-Erkennung
5.
TMDS Data 4+
17.
TMDS Data 0-
6.
DDC-Takt
18.
TMDS Data 0+
7.
DDC Data
19.
TMDS Data 0/5-
Abschirmung
8.
Nicht verbunden
20.
TMDS Data 5-
9.
TMDS Data 1-
21.
TMDS Data 5+
10.
TMDS Data 1+
22.
TMDS-Takt-
Abschirmung
11.
TMDS Data 1/3-
Abschirmung
23.
TMDS-Takt +
12.
TMDS Data 3-
24.
TMDS-Takt -
