ROG Striker II Formula 33
3. Serial ATA-Anschlüsse (7-pol. SATA1–6)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-Festplatten
vorgesehen.
Wenn Sie bereits Serial ATA-Laufwerke installiert haben, können Sie mit Hilfe
des NVIDIA NVIDIA ® MediaShield™ RAID Controllers RAID 0-, RAID 1-, RAID 0+1-, RAID 0-, RAID 1-, RAID 0+1-,
RAID 5- oder JBOD-Konfigurationen erstellen.
• Diese Anschlüsse wurden im Werk auf [Disabled] eingestellt. Im Diese Anschlüsse wurden im Werk auf [Disabled] eingestellt. Im [Disabled] eingestellt. Im
Standard IDE-Modus können Sie an diese Anschlüsse Serial ATA
Boot/Datenlaufwerke anschließen. Falls Sie mit diesen Anschlüssen Falls Sie mit diesen Anschlüssen
ein Serial ATA RAID-Set erstellen möchten, aktivieren Sie im BIOS das aktivieren Sie im BIOS das
Element [RAID Enabled]. Details siehe Abschnitt 4.5.3 Onboard Devices
Configuration.
• Benutzen Sie für RAID 5 mindestens drei Laufwerke, für RAID 0+1 Benutzen Sie für RAID 5 mindestens drei Laufwerke, für RAID 0+1
mindestens vier. Benutzen Sie zwei bis vier Laufwerke für jedes RAID 0
oder RAID 1-Set.
• Bevor Sie ein RAID-Set erstellen, lesen Sie sich Abschnitt Bevor Sie ein RAID-Set erstellen, lesen Sie sich Abschnitt 5.4.2 NVIDIA ®
RAID-Konfigurationen oder das auf der Support-DVD des Motherboards oder das auf der Support-DVD des Motherboards
enthaltene Handbuch durch.

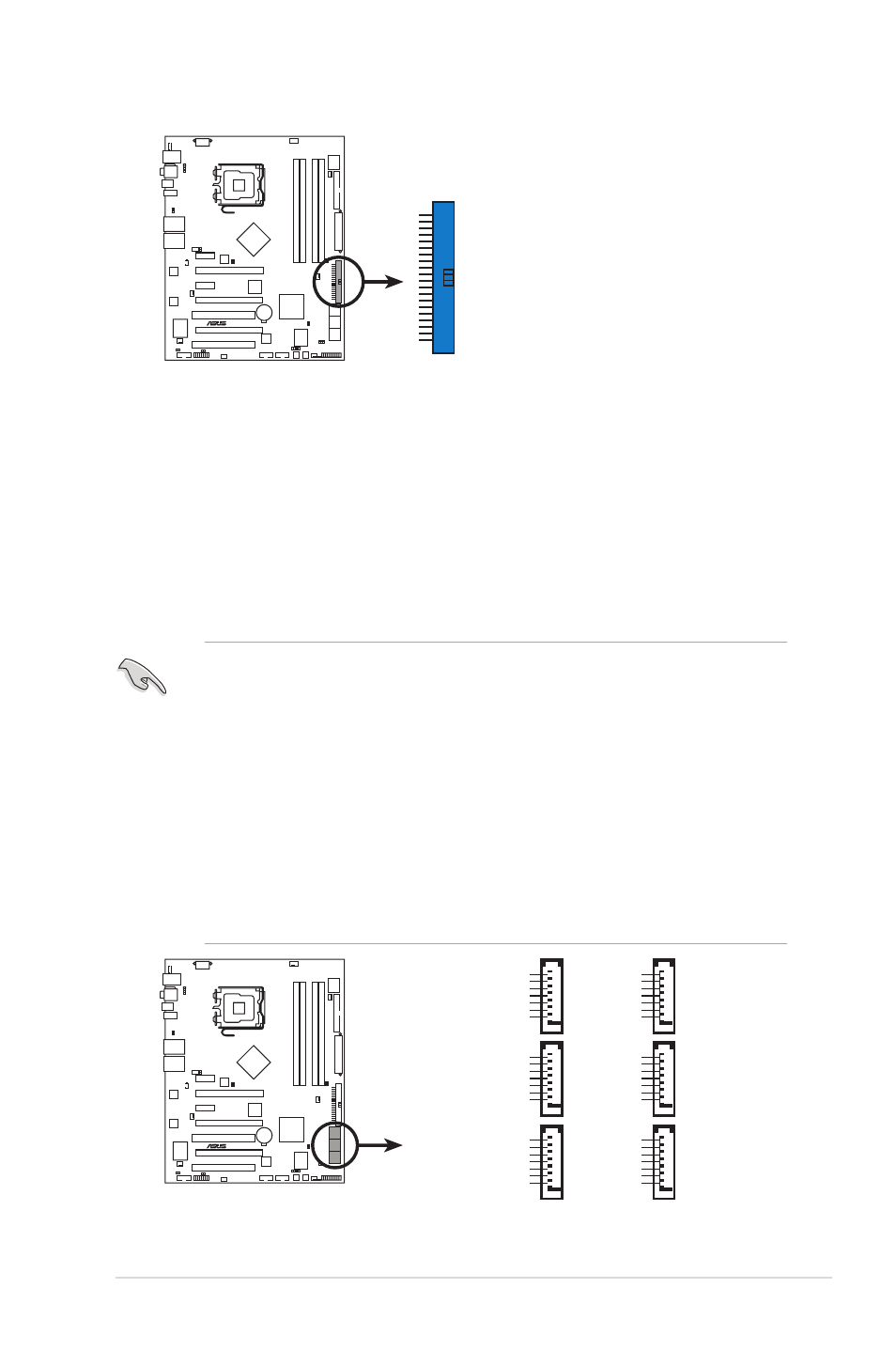

STRIKER II FORMULA
®
STRIKER II FORMULA IDE-Anschluss
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung des IDE-
Kabels auf PIN 1 aus.
PRI_IDE
STRIKER II FORMULA
®
STRIKER II FORMULA SATA-Anschlüsse
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXP3
RSATA_RXN3
GND
SATA3
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXP4
RSATA_RXN4
GND
SATA4
GND
RSATA_TXP5
RSATA_TXN5
GND
RSATA_RXP5
RSATA_RXN5
GND
SATA5
GND
RSATA_TXP6
RSATA_TXN6
GND
RSATA_RXP6
RSATA_RXN6
GND
SATA6
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA1
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
GND
SATA2
