Asus Striker II Formula Benutzerhandbuch
Seite 65
ROG Striker II Formula
37

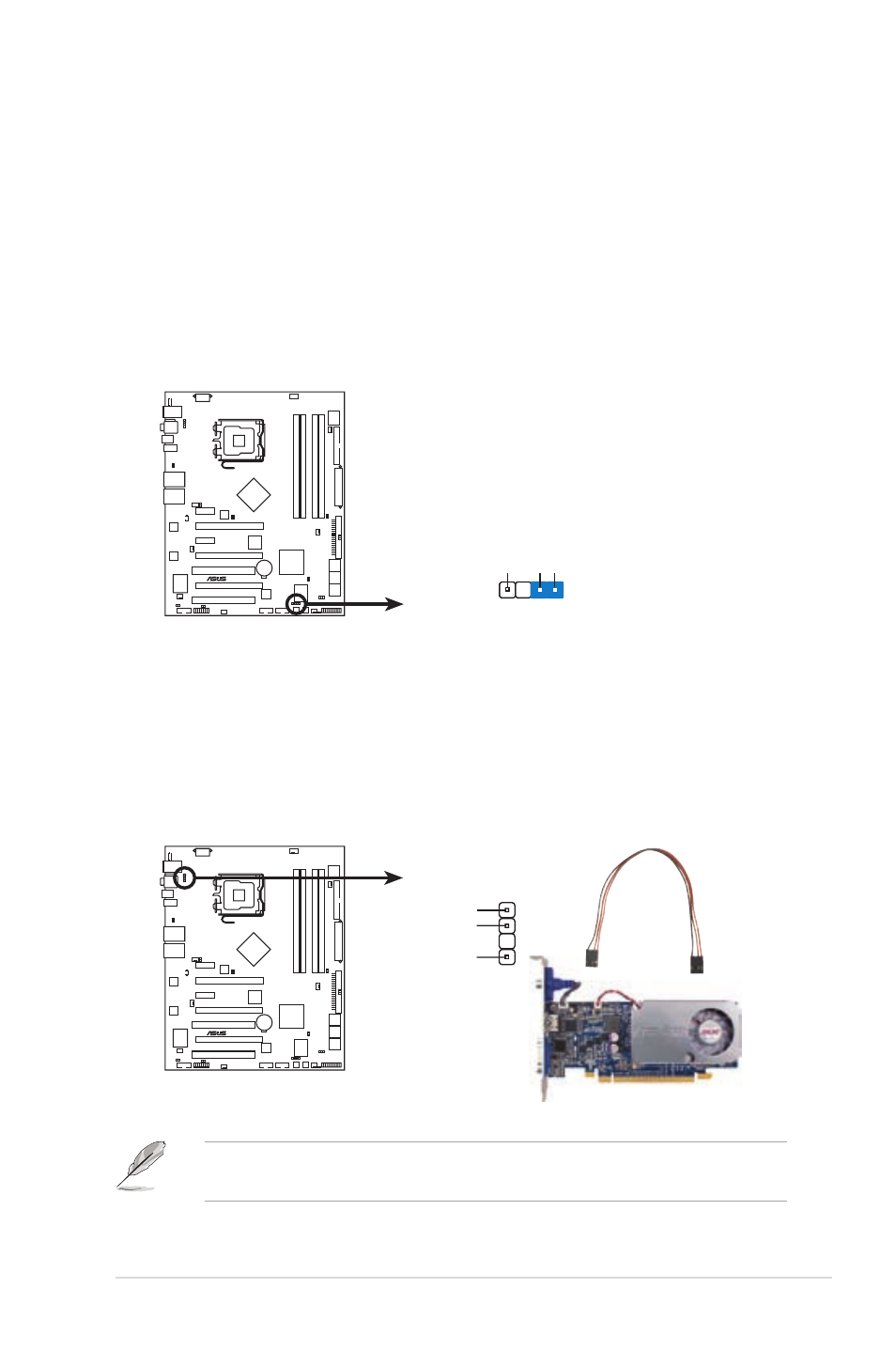

8. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss ist für einen Einbruchserkennungssensor oder -schalter
vorgesehen. Verbinden Sie ein Ende des Gehäuseeinbruchssensor- oder
-schalterkabels mit diesem Anschluss. Beim Entfernen eines Gehäuseteils
aktiviert sich der Sensor bzw. Schalter und sendet ein Hochpegel-Warnsignal zu
diesem Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert.
Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion
zur Gehäuseeinbruchserkennung verwenden möchten.
STRIKER II FORMULA
®
STRIKER II FORMULA Gehäuseeinbruchsanschluss
CHASSIS
(Standard)
+5VSB_MB
Gehäusesignal GND
9. Digitaler Audioanschluss (4-1 pol. SPDIF, für ASUS HDMI-Grafikkarten)
Digitaler Audioanschluss (4-1 pol. SPDIF, für ASUS HDMI-Grafikkarten)
Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface
(S/PDIF)-Anschluss vorgesehen. Wenn Sie eine ASUS HDMI-Grafikkarte
verwenden, schließen Sie diese über das S/PDIF-Ausgangskabel an diesen
Anschluss an.
Die ASUS HDMI-Grafikkarte und das S/PDIF-Ausgangskabel müssen separat
erworben werden.
STRIKER II FORMULA
®
STRIKER II FORMULA
Digitaler Audioanschluss
+5V
SPDIFOUT
GND
SPDIF_OUT
