Installation – GF Signet 8150 Battery-Powered Flow Totalizer Benutzerhandbuch
Seite 2
2
8150 Durchfl uss-Totalisator
1. Die Drähte vom Sensor durch den gelben Installationsrohransatz
und Sicherungsring einführen.
2. Den Sicherungsring in den Installationsrohransatz einsetzen. Den
Sicherungsring dabei so ausrichten, dass sich die quadratische
Nase nahe den Installationsrohrausbrüchen befi ndet.
3. Die Befestigungsschraube so in den Installationsrohransatz
einsetzen, dass der Schraubenkopf beim Festdrehen auf den
Sicherungsring drückt.
4. Die Sensordrähte an den Anschlussverbindungen am integrierten
Totalisator bzw. an der Anschlussabdeckung anschließen.
5. Die Kunststoffzuglaschen zum Schutz der Batterien entfernen.
Der Totalisator schaltet sich dann ein.
6. Bei einer Ferneinheit die Ausgangsdrähte am Ausgang der
Anschlussabdeckung anschließen.
7. Die Ausgangsdrähte durch den Installationsrohrausbruch in
den Installationsrohransatz einführen. Ein fl üssigkeitsdichtes
Anschlussstück oder ein Installationsrohr-Anschlussstück
verwenden, um das Eindringen von Feuchtigkeit in die Einheit zu
verhindern.
8. Den Totalisator bzw. die Abdeckung auf den
Installationsrohransatz setzen und festdrehen.

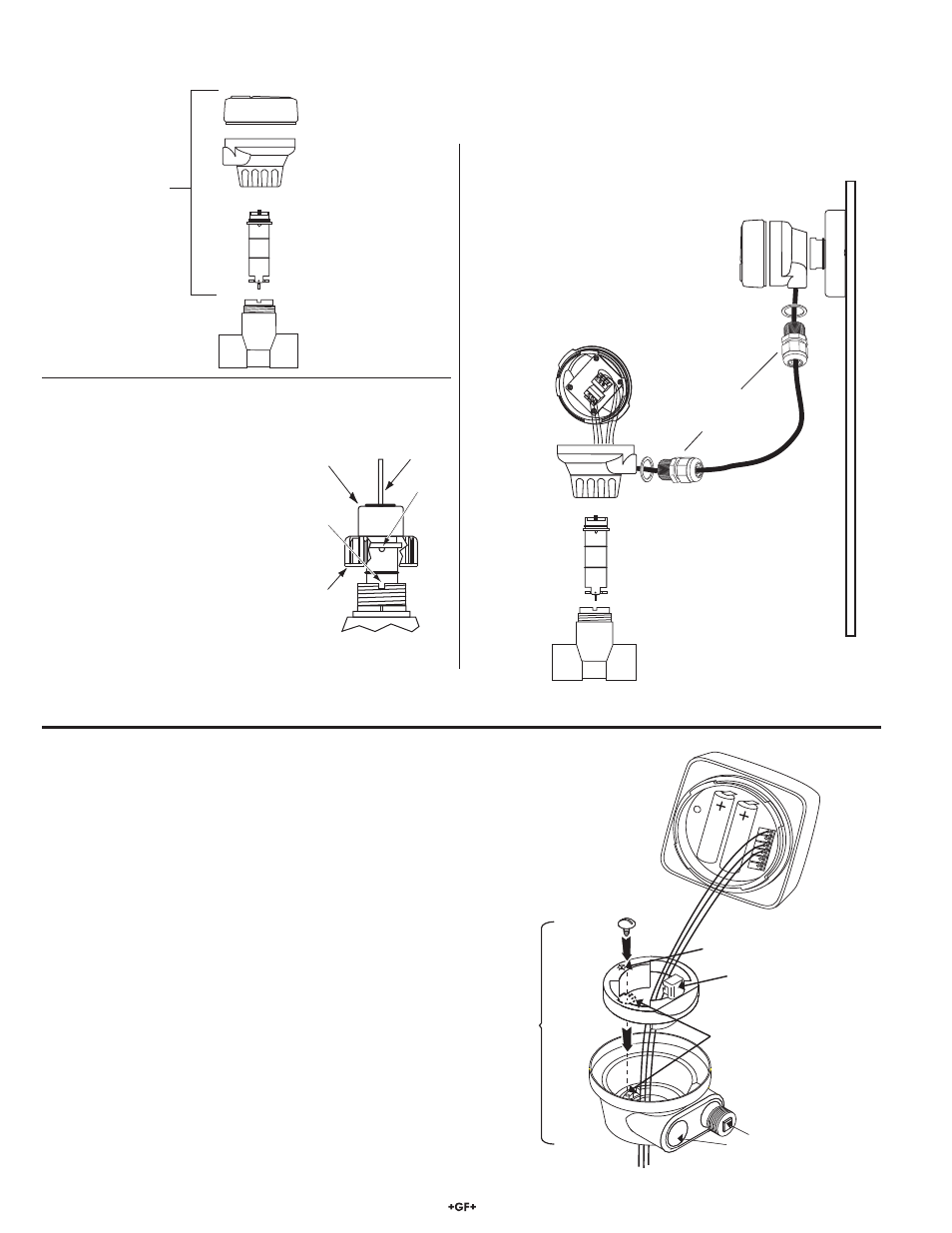

3.4 Zusammenbau des Installationsrohransatzes
Die Befestigungsschraube für
den Sicherungsring wird in den
Installationsrohransatz (nicht den
Sicherungsring) eingesetzt -
der Schraubenkopf liegt auf dem
Rand des Sicherungsrings auf
Dieses Loch nicht verwenden
Sensordrähte
Sicherungs-
ring
Installations-
rohransatz
Installationsrohrausbrüche
Befestigungs-
schraube
Installations-
rohransatz-
Kit
3-8150
Durchfluss-Totalisator
Quadratische Nase
3.1 Integrierte Installation mit Feldmontage-Totalisator
Universal-
Installationsrohransatz
(3-8050)
Anschlussabdeckung
(4-3111)
Durchfluss-
Totalisator
(3-8150-1)
Integrierter
Durchflusssensor
(3-8510)
Integriertes
Montagekit
(3-8051-X)
Flüssigkeitsdichtes
Anschlussstück
(3-9000.392-1)
Anschlüsse
Signet
3.2 Fern-Feldmontage an Wänden
3. Installation
Die mit Fettdruck gekennzeichneten Teile sind für diese
Installation erforderlich. Die anderen Teile dienen nur zu
Referenzzwecken.
Abgeschirmtes 2-Leiter-Kabel mit einer Maximallänge von 30 m
verwenden.
3-8150-P0
3-8150-P1
3-8150-T0
3-8150-V0
(3-8510-XX)
(3-8051-X)
(3-8150-1)
Durchfluss-
Totalisator
Integriertes
Adapterkit
Integrierter
Durchflusssensor
Anschlüsse
Signet
Integrierte Montage
3.3 Sensoreinbau
• Dichtungsringe mit viskosem
Schmiermittel (nicht auf Erdölbasis)
einfetten, das mit dem System
kompatibel ist.
• Den Sensor mit einer drehenden
Bewegung in den Fitting einsetzen
und sicherstellen, dass der Pfeil
auf der schwarzen Sensorkappe in
Durchfl ußrichtung zeigt.
• Die rote Kappe mit einer
Gewindedrehung aufsetzen, dann
den Sensor einschrauben bis der
Stift des Sensors in der Kerbe des
Fittings festsitzt. Die rote Sensorkappe von Hand anziehen.
Keinerlei Werkzeuge an der roten Sensorkappe verwenden,
da sonst das Gewinde der Kappe und/oder das Gewinde des
Fittingfl ansches beschädigt werden.
Sensor-
bügel
Stift
Kerbe
Sensorkappe
schwarze
Installationsrohrkappe
