Seite 3
3
8150 Durchfl uss-Totalisator
92 x 92 mm
Montageausschnitt
Output -
Output +
System Pwr
Loop -
System Pwr
Loop +
2
1
4
3
Sensr Gnd
(SHIELD)
Sen
sr IN
(RED)
Sensr V+
(BLACK)
7
6
5
Montageausschnittsinstallation
Schnell-verschluß
Dichtung
Montageausschnitt
Anschlüsse
Befestigungs-
halterung
Schnapp-
riegel
• Der 8150 Totalisator für Montageausschnittsinstallation ist in einem standardmäßigen 1/4-DIN-Gehäuse enthalten.
Ein 92 x 92-mm-Stanzwerkzeug für den Montageausschnitt verwenden.
• Ein Mindestabstand von 25 mm zwischen den Montageeinheiten wird empfohlen.

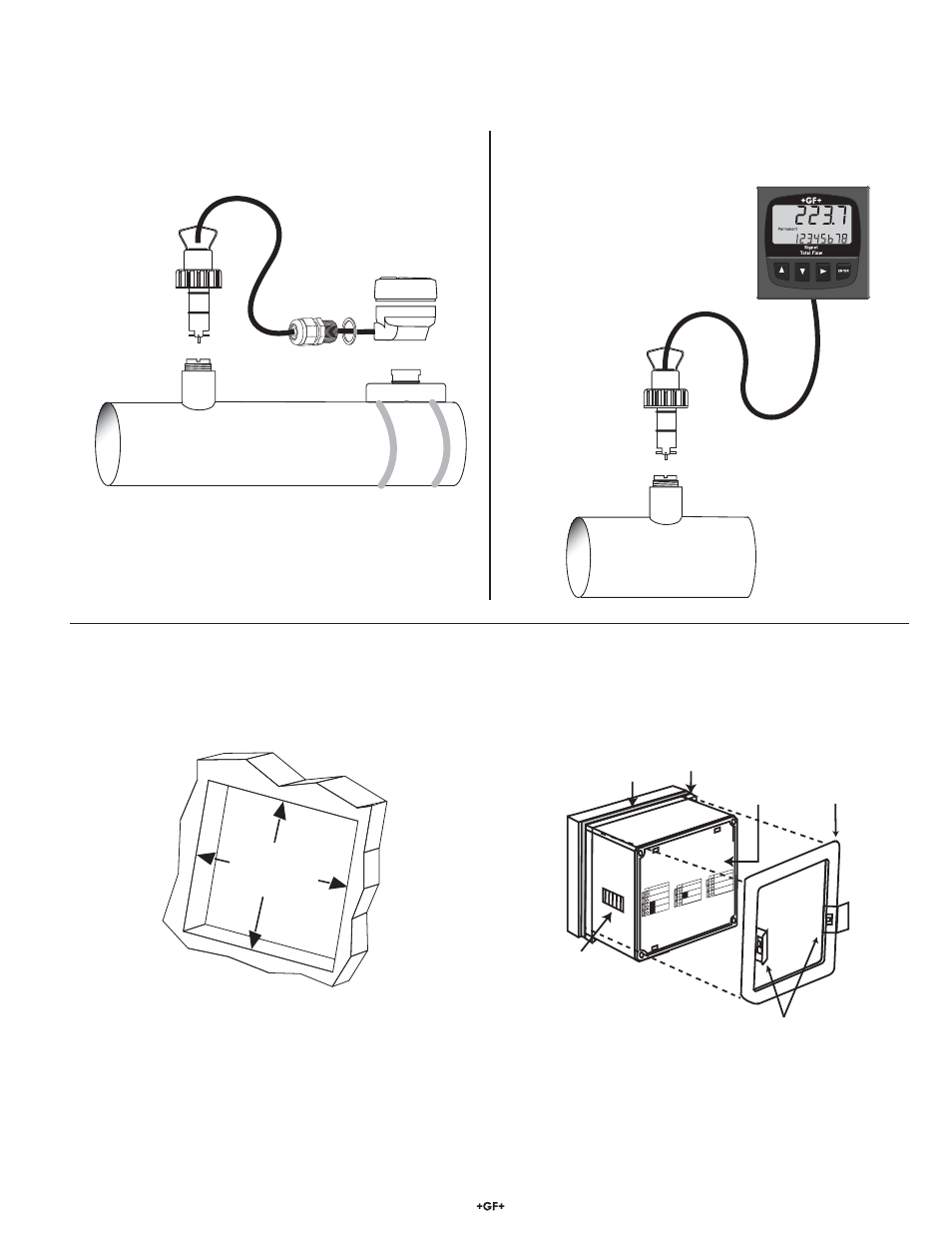

3.7 Montageausschnittsinstallation
3.5 Fern-Feldmontage an Rohren
3.6 Ferninstallation mit Totalisator für
Montageausschnittsinstallation
Die mit Fettdruck gekennzeichneten Teile sind für diese
Installation erforderlich. Die anderen Teile dienen nur zu
Referenzzwecken.
Die mit Fettdruck gekennzeichneten Teile sind für diese
Installation erforderlich. Die anderen Teile dienen nur zu
Referenzzwecken.
Abgeschirmtes 2-Leiter-Kabel mit einer Maximallänge von 30 m
verwenden.
Anschlüsse
Signet
HINWEIS: Gurte sind nicht
im Lieferumfang enthalten
Durchfluss-
Totalisator
(3-8150-1)
Schaufelrad zur
Standardmontage
(P51530-X)
Universalmontage-Kit
(3-8050)
Totalisator für
Montageausschnittsinstallation
(3-8150-1P))
Anschlüsse
Signet
Schaufelrad zur
Standardmontage
(P51530-X)
