Einbau
Vor dem Einbau des Lautsprechers sollte der Klang mit einem provisorischen Anschluß überprüft werden.
Vorsicht:
• Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des Fahrzeugs eine Kabelöffnung ange-
bracht werden muß, ist es unbedingt erforderlich, vorher den umliegenden Bereich zu überprüfen, damit andere Kompo-
nenten, wie zum Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind; ebenso darauf achten, daß
andere Teile nicht verkratzt oder anderweitig beschädigt werden.
• Nehmen Sie den Einbau so vor, dass die eingebauten Komponenten nicht beim Fahren, Ein- oder Aussteigen oder Bewegen
innerhalb der Fahrgastzelle stören.
• Befestigen Sie das Produkt so, dass es nicht durch Vibrationen oder Erschütterungen beim Fahren bewegt wird.

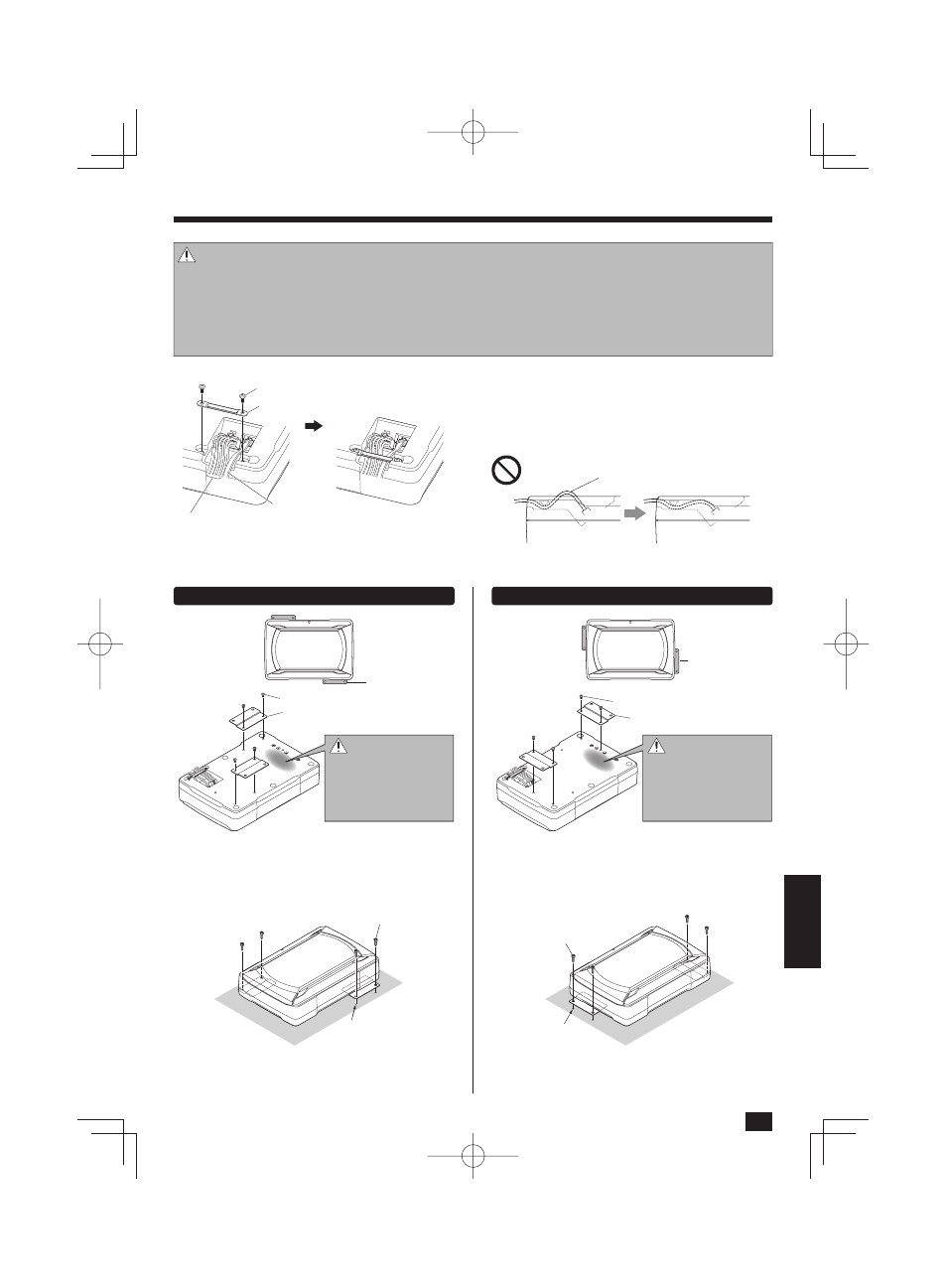

■ Befestigen des Subwoofers
Befestigen Sie die Halterungen A
4 unter Verwen-
dung der Maschinenschrauben
7 sorgfältig an der
Lautsprechereinheit. Darauf achten, nicht die an-
geschlossenen Kabel zwischen Lautsprechereinheit
und Halterungen A
4 einzuklemmen.
Befestigen Sie die Halterungen A
4 unter Verwen-
dung der Maschinenschrauben
7 sorgfältig an der
Lautsprechereinheit. Darauf achten, nicht die an-
geschlossenen Kabel zwischen Lautsprechereinheit
und Halterungen A
4 einzuklemmen.
Bohren Sie die Führungsbohrungen für die ø3,6-mm-
Schrauben am Blechteil des Fahrzeugs und bringen die
Lautsprechereinheit mit den Blechschrauben
6 an.
Bohren Sie die Führungsbohrungen für die ø3,6-mm-
Schrauben am Blechteil des Fahrzeugs und bringen die
Lautsprechereinheit mit den Blechschrauben
6 an.
■ Das Kabel an der richtigen Stelle anbringen
Das Kabel an der richtigen Stelle anbringen
10-poligen Steckverbindungskabel
2 und Fernbedie-
nungsgeber
1 an der Lautsprechereinheit anschließen.
Die Kabel am Lautsprecher mit der Halterung B
5
anbringen und mit den Maschinenschrauben
8 be-
festigen.
Der Subwoofer kann auf zwei Weisen befestigt werden. Stellen Sie die optimale Anbringposition der Halterung A
4 ent-
sprechend des Subwoofer-Installationsorts ein.
Befestigungsverfahren A
Befestigungsverfahren B
2 10-pin-Steckverbindungskabel
1 Fernbedienungsgeber
8 Maschinenschraube x 2
5 Halterung B
7 Maschinenschraube x 4
7 Maschinenschraube x 4
4 Halterung A x 2
4 Halterung A x 2
6
6 Blechschraube x 4
6 Blechschraube x 4
Bohren Sie vier
Führungsbohrungen für
Schrauben mit ø3,6 mm.
Bohren Sie vier
Führungsbohrungen für
Schrauben mit ø3,6 mm.
4
4
g
Halterung A
4
4
g
Halterung A
1
1
2
2
Verbot!
Befestigen Sie das Kabel so, dass
es nicht aus der Seite der Laut-
p
g
sprechereinheit herausragt.
Vorsicht:
Dieser Teil erhit z t sich
leicht stärker als andere
Teile, da es zur Abstrah-
lung der vom Verstärker
erzeugten Hitze fungiert.
Vorsicht:
Dieser Teil erhit z t sich
leicht stärker als andere
Teile, da es zur Abstrah-
lung der vom Verstärker
erzeugten Hitze fungiert.
