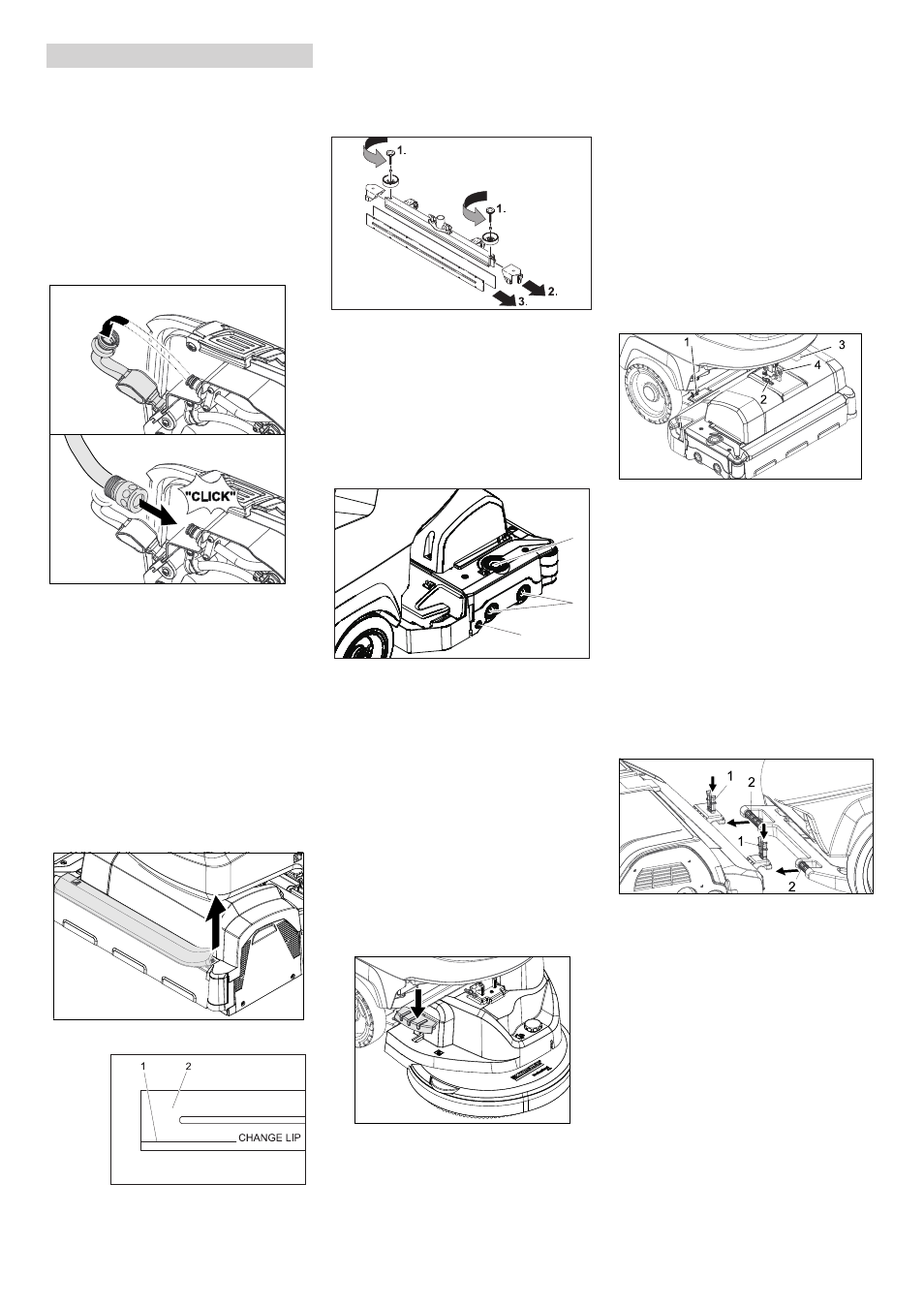

Karcher B 40 W DOSE Walze - Handbuch (Seite 6)

- 5
 Ablassschlauch Schmutzwasser aus
Halterung nehmen und über einer ge-
eigneten Sammeleinrichtung absen-
ken.
 Deckel der Dosiereinrichtung öffnen.
 Deckel Schmutzwassertank öffnen.
 Flexiblen Verschluss vom Spülsystem
abziehen.
 Wasserschlauch mit dem Spülsystem
verbinden.
 Deckel Schmutzwassertank schießen,
bis er auf dem flexiblen Verschluss auf-
liegt.
 Wasserzulauf öffnen und Schmutzwas-
sertank ca. 30 Sekunden spülen.
Spülvorgang bei Bedarf 2 bis 3 mal wie-
derholen.
 Wasserzulauf schließen und Schlauch
wieder vom Gerät trennen.
 Gummileiste abziehen und Rinne mit
einem Lappen reinigen. Nach der Rei-
nigung Gummileiste gleichmäßig wie-
der aufdrücken.
1 Verschleißmarke
2 Sauglippe
Die Sauglippen müssen ausgetauscht oder
gewendet werden, wenn sie bis zur Ver-
schleißmarke abgenützt sind.

Saugbalken abnehmen.
 Sterngriffe herausschrauben.
 Kunststoffteile abziehen.
 Sauglippen abziehen.
 Neue oder gewendete Sauglippen ein-
schieben.
 Kunststoffteile aufschieben.
 Sterngriffe einschrauben und festzie-
hen.
 Reinigungskopf anheben.
1 Entriegelungstaste Lagerdeckel
2 Bürste
3 Druckknopf
 Entriegelungstaste Lagerdeckel drü-
cken.
 Lagerdeckel wegschwenken.
 Bürstenwalzen herausziehen.
 Neue Bürstenwalzen einsetzen.
 Lagerdeckel zurückschwenken und am
Druckknopf zudrücken.
 Reinigungskopf anheben.
 Pedal Bürstenwechsel über den Wider-
stand hinaus nach unten drücken.
 Scheibenbürste seitlich unter dem Rei-
nigungskopf herausziehen.
 Neue Scheibenbürste unter den Reini-
gungskopf halten, nach oben drücken
und einrasten.
 Gerät ca. 2 m nach vorne schieben, da-
mit die Lenkrollen nach hinten zeigen.
 Pedal zum Absenken des Reinigungs-
kopfs etwas nach unten drücken, dann
nach links bewegen. Dadurch wird das
Pedal entriegelt. Pedal langsam nach
oben lassen.
Hubarm des Reinigungskopfes geht
nach unten.
 Wassertank entriegeln: Zuerst
Schraube und Blechteil an der seitli-
chen Verriegelung lösen.
 Dann Verriegelung des Wassertanks
entsperren und Tank nach oben
schwenken.
1 Federelement
2 Sicherungsstift
3 Abdeckung Klemmenkasten
4 Raste Sicherungsstift
 Reinigungskopf mittig vor das Gerät le-
gen.
 Abdeckung des Klemmenkastens ab-
nehmen.
 Stromversorgungskabel des Reini-
gungskopfs mit dem Gerät verbinden.
 Abdeckung des Klemmenkastens an-
bringen.
 Schlauchkupplung am Reinigungskopf
mit dem Schlauch am Gerät verbinden.
1 Federelement
2 Schubbügel
 Schubbügel in die Aufnahme des Reini-
gungskopfs schieben.
 Federelemente nach unten schieben
und einrasten.
 Hubarm des Reinigungskopfes auf die
Aufnahme an der Oberseite des Reini-
gungskopfs ausrichten.
 Sicherungsstift einstecken und einras-
ten.
 Wassertank ganz nach unten schwen-
ken, Verriegelung prüfen.
 Verriegelung zusätzlich mit Schraube
und Blechteil sichern.
Der Ausbau erfolgt in umgekehrter Reihen-
folge wie der Einbau.
Wartungsarbeiten
Schmutzwassertank Spülystem (Option)
Wasserverteilerrinne reinigen
Sauglippen austauschen oder wenden
Bürstenwalzen austauschen
Scheibenbürste austauschen
1
2
3
Reinigungskopf einbauen
Reinigungskopf ausbauen
6 DE
