≥ Stellen Sie den Anschluss an das Fernsehgerät nicht indirekt über einen Videorecorder her.
Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht
einwandfrei auf dem Fernsehschirm angezeigt wird.
≥ Schalten Sie das Fernsehgerät vor dem Anschließen aus, und schlagen Sie bezüglich der
Anschlüsse auch in der Bedienungsanleitung des Fernsehgerätes nach.
≥ Über diesen Audioanschluss kann der Klang vom Fernsehgerät über
das Heimkino-System ausgegeben werden. Siehe „Fernbedienung
anderer Geräte“ (
➜ Seite 31).
≥ Siehe auch „Weitere Videoanschlüsse für bessere Bildqualität“
(
➜ unten).
COMPONENT VIDEO OUT ≥ Verwenden der COMPONENT VIDEO OUT-Buchse
Die COMPONENT VIDEO OUT-Buchse bietet ein klareres Bild als die
S-VIDEO OUT-Buchse. Von diesen Buchsen können sowohl
Komponentensignale mit Zwischenzeilenabtastung als auch solche mit
Zeilensprungabtastung ausgegeben werden. Wenn der Videoanschluss
an diesen Buchsen hergestellt wird, werden die Farbdifferenzsignale
(P
B /P R ) und das Luminanzsignal (Y) getrennt ausgegeben, um eine
originalgetreue Farbwiedergabe zu erhalten.
≥ Die Beschriftung der Komponentensignal-Videoeingangsbuchsen ist
je nach Ausführung des verwendeten Fernsehgerätes bzw. Monitors
verschieden (z.B. Y/P
B
/P
R
, Y/B-Y/R-Y, Y/C
B
/C
R
). Verbinden Sie
gleichfarbige Buchsen.
≥ Wählen Sie bei Herstellung dieser Verbindung „Video/YPbPr“ oder
„S-Video/YPbPr“ aus QUICK SETUP (
➜ Seite 10) aus. Wenn „RGB/
No Output“ ausgewählt ist, wird das RGB-Signal über die SCART
(AV)-Buchse ausgegeben, jedoch nicht über die Component Video-
Ausgangsbuchsen.

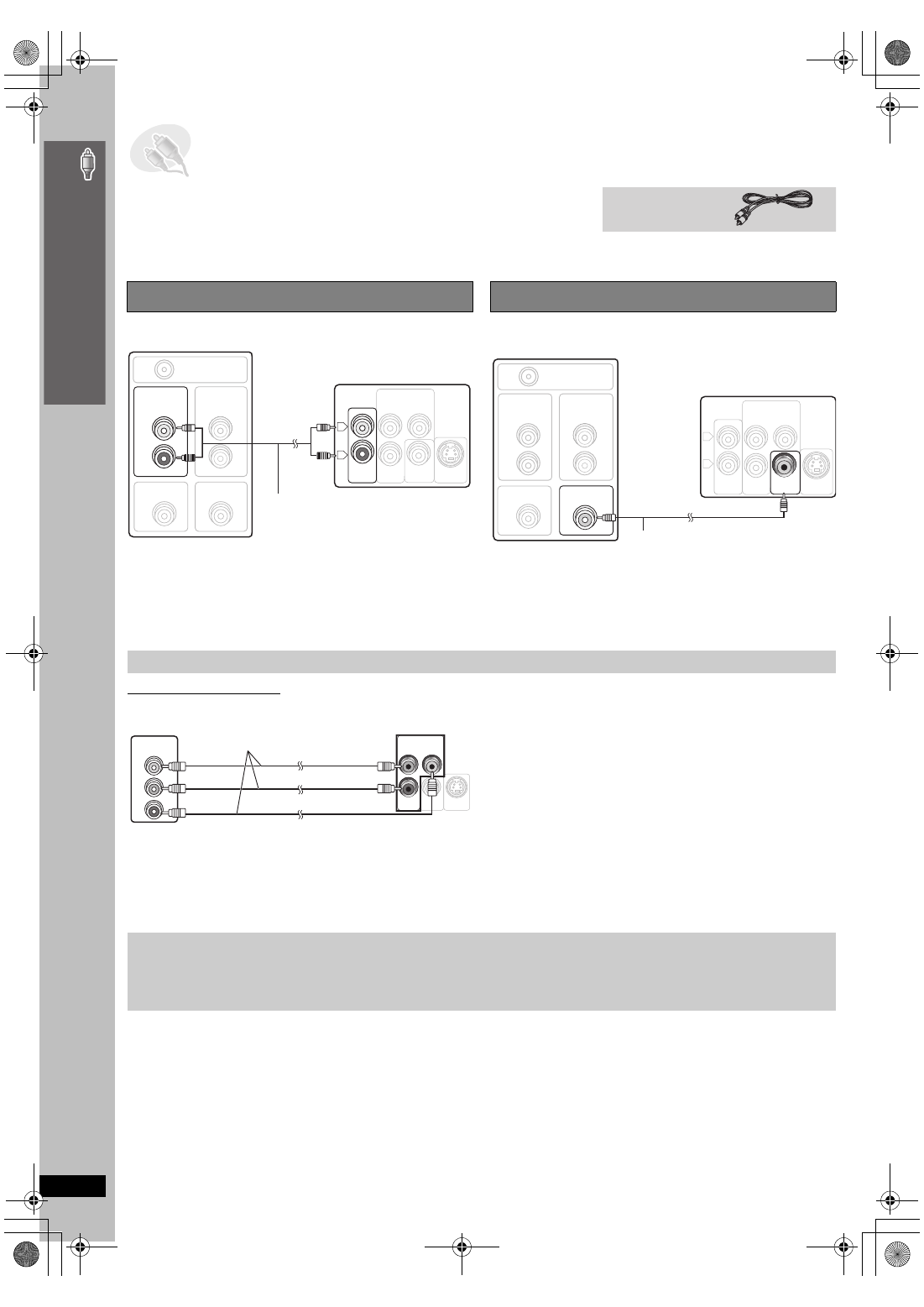

SCHRITT
4
Audio- und Videoanschlüsse
Videokabel
Einfacher Audioanschluss
VIDEO
OUT
R
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
L
AUX AUX S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
Fernsehgerät
(separat erhältlich)
Rückwand des
Hauptgerätes
Audiokabel
(separat erhältlich)
Einfacher Videoanschluss
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX
VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
L
R
Fernsehgerät
(separat erhältlich)
Rückwand des
Hauptgerätes
Videokabel (mitgeliefert)
Weitere Videoanschlüsse für bessere Bildqualität
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
COMPONENT
VIDEO IN
P R
P B
Y
Fernsehgerät
(separat erhältlich)
Rückwand des
Hauptgerätes
Videokabel
(separat erhältlich)
So geben Sie Videomaterial mit Zeilensprungabtastung wieder
≥ Verbinden Sie das Gerät mit einem Fernsehgerät, das mit Zeilensprungabtastung kompatibel ist.
≥ Stellen Sie „Video Output Mode“ auf „480p“ oder „576p“, und folgen Sie den Anweisungen auf dem Menübildschirm ( ➜ Seite 21, Picture Menu).
≥ Panasonic-Fernsehgeräte mit den Eingangsbuchsen 625 (576)/50i·50p, 525 (480)/60i·60p sind kompatibel mit Zeilensprungabtastung.
Konsultieren Sie den Hersteller, wenn Sie ein Fernsehgerät einer anderen Marke besitzen.
