Configurati
on simple
RQ
T
8
6
1
4
FR
A
N
Ç
A
IS
8
≥ Ne raccordez pas l’appareil au téléviseur via un magnétoscope.
L’image risquerait de ne pas s’afficher correctement en raison de la protection contre la copie.
≥ Éteignez le téléviseur avant d’effectuer le raccordement et consultez le mode d’emploi qui
accompagne le téléviseur.
≥ Cette connexion audio vous permet de lire des supports audio à partir
de votre téléviseur grâce à votre système de home cinéma. Reportez-
vous à la rubrique “Commande d’autres composants” (
➜ page 31).
≥ Reportez-vous également à la rubrique “Autres raccordements vidéo
permettant d’améliorer la qualité de l’image” (
➜ ci-dessous).
COMPONENT VIDEO OUT ≥ Utilisation des bornes COMPONENT VIDEO OUT
Les bornes COMPONENT VIDEO OUT procurent une image d’une plus
grande pureté que la borne S-VIDEO OUT. Ces bornes peuvent être
utilisées pour la sortie entrelacée ou progressive. Lors du raccordement
par ces bornes de sortie, les signaux de différence de couleurs (P
B
/P
R
)
et le signal de luminance (Y) sont émis séparément, ce qui permet de
reproduire les couleurs avec une grande fidélité.
≥ L’indication des bornes d’entrée vidéo composantes varie suivant le
téléviseur ou l’écran de contrôle (exemples: Y/P
B /P R , Y/B-Y/R-Y, Y/C B /
C
R
). Raccordez ensemble les bornes de même couleur.
≥ Lors de ce raccordement, sélectionnez “Video/YPbPr” ou “S-Video/
YPbPr” dans QUICK SETUP (
➜ page 10). Si “RGB/No Output” est
sélectionné, le signal RVB est émis à partir de la borne SCART (AV),
mais aucun signal n’est émis à partir des bornes de sortie vidéo du
composant.
ÉTAPE
4

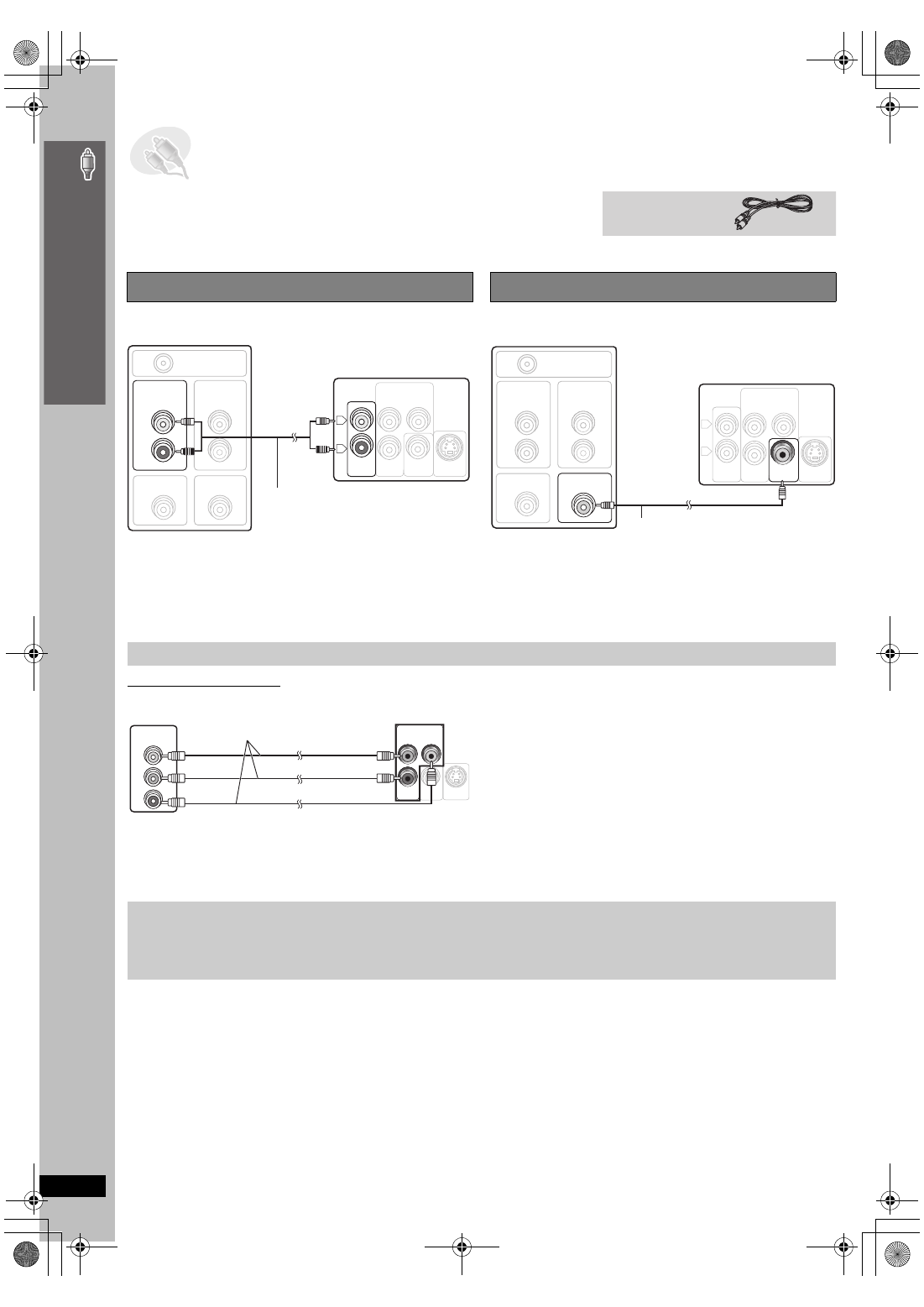

Raccordements audio et vidéo
Câble vidéo
Raccordement audio de base
VIDEO
OUT
R
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
L
AUX AUX S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
Téléviseur
(non fourni)
Face arrière de
l’appareil principal
Câble audio
(non fourni)
Raccordement vidéo de base
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX
VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
L
R
Téléviseur
(non fourni)
Face arrière de
l’appareil principal
Câble vidéo (fourni)
Autres raccordements vidéo permettant d’améliorer la qualité de l’image
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
COMPONENT
VIDEO IN
P R
P B
Y
Téléviseur
(non fourni)
Face arrière de
l’appareil principal
Câbles vidéo
(non fournis)
Pour utiliser le mode vidéo progressif
≥ Procédez au raccordement à un téléviseur compatible avec la sortie vidéo progressive.
≥ Réglez “Video Output Mode” sur “480p” ou “576p”, puis suivez les instructions affichées sur l’écran de menu ( ➜ page 21, Picture Menu).
≥ Les téléviseurs Panasonic équipés de bornes d’entrée 625 (576)/50i·50p, 525 (480)/60i·60p sont compatibles avec le mode vidéo progressif.
Si le téléviseur utilisé est de marque différente, veuillez vous informer auprès du fabricant.
Racco
rd
e
men
ts audi
o et
vidéo
84
