Hinweis
Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Ɣ
Sichern Sie Kabel bei Bedarf mit zusätzlichen Kabelschellen.
Ɣ
Bei Verwendung von Sonderzubehör sind die Anweisungen in der Gebrauchsanweisung des betreffenden
Ɣ
Artikels zum Sichern der Kabel zu befolgen.
Grundlegende Anschlüsse
AUDIO
IN
AUDIO
OUT
PC
Y
P B
P R
L
R
L
R
2 1
COMPONENT
PC
COMPONENT
AUDIO
IN
AUDIO
OUT
PC
Y
P B
P R
L
R
L
R
2 1
RF OUT
RF IN
Kabel Kabel

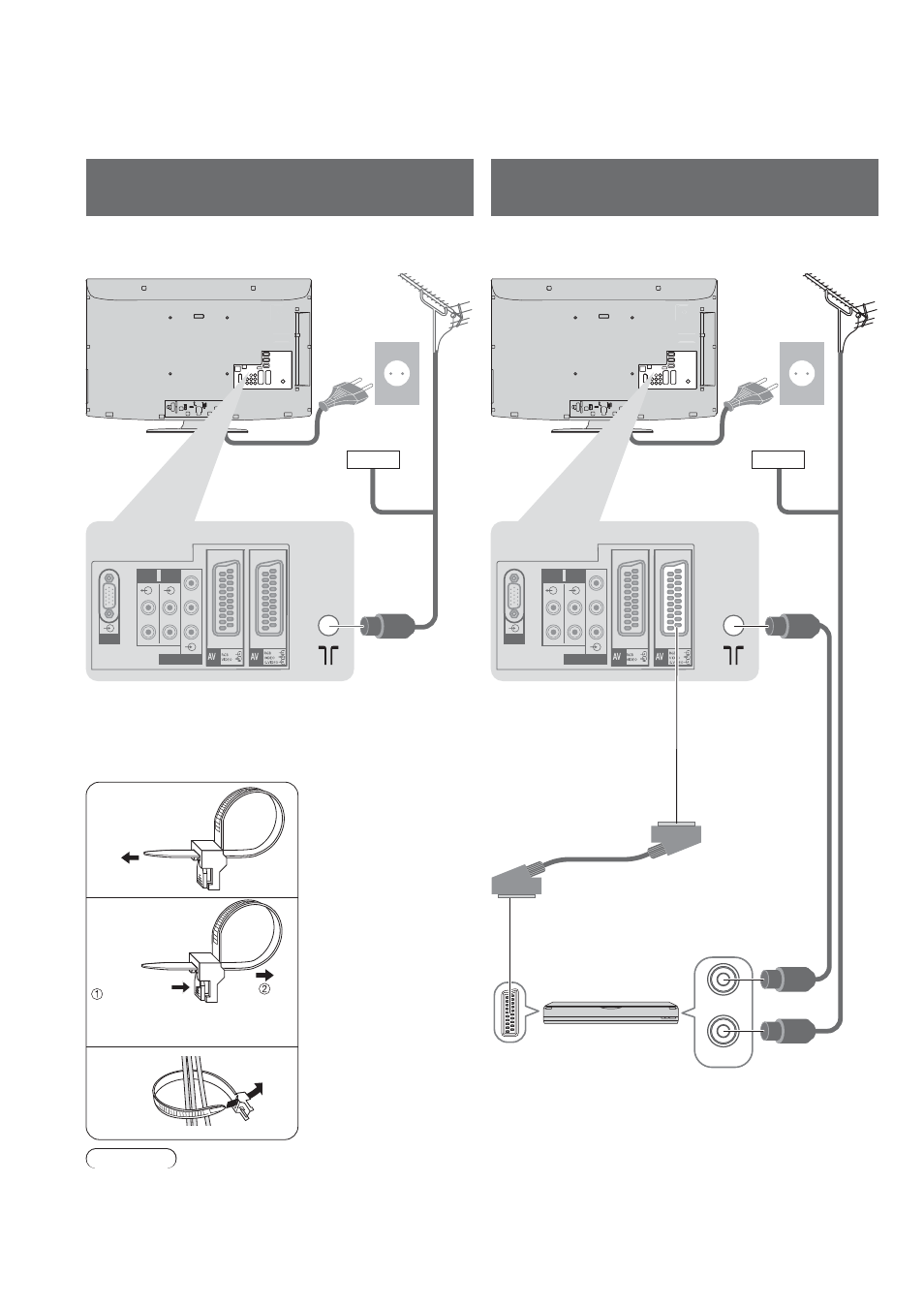

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht
zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der
Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.
Beispiel 1
Anschließen der Antenne Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder
Netzkabel Netzkabel
SCART-Kabel
(vollständig
verdrahtet)
DVD-Recorder oder
Videorecorder
HF-Kabel
terrestrische
Antenne
terrestrische
Antenne
Rückseite des Fernsehers Rückseite des Fernsehers
HF-Kabel
220–240 V
Wechselstrom, 50 Hz 220–240 V
Wechselstrom, 50 Hz
HF-Kabel
Kabelschelle
Ŷ
Festziehen
Knopf
eingedrückt halten
Lösen:
