51

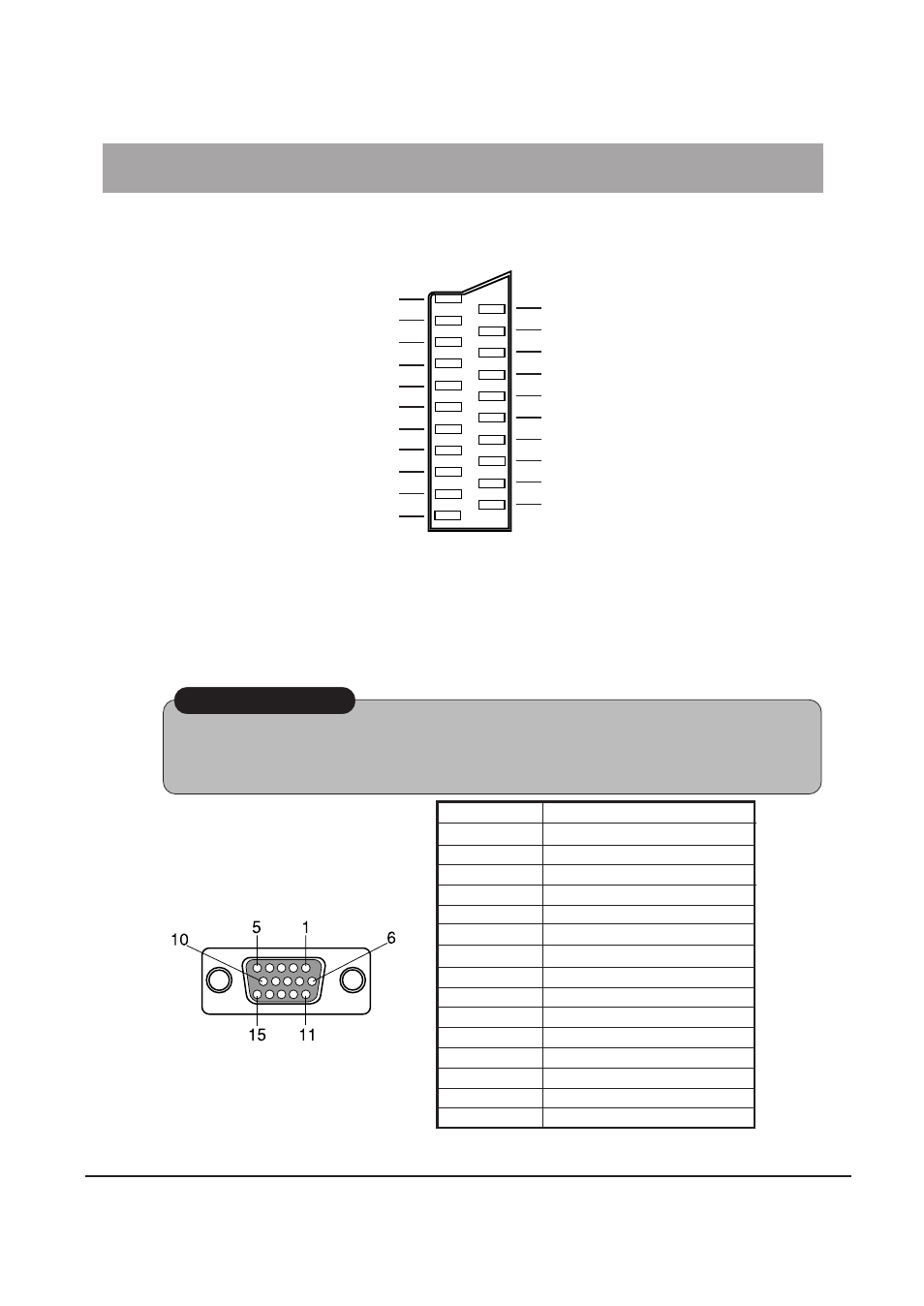

21 - poliger SCART - AV - Anschluss
15 - poliger - Mini - D-Sub - Steckverbinder
Die Stiftzuordnung ist in der
rechten Tabelle gezeigt.
* VESA - DDC - Standard
Stiftnummer Signalname
1 Rotes Signal
2 Grünes Signal
3 Blaues Signal
4 Erde
5 Erde*
6 Erdung für rotes Signal
7 Erdung für grünes Signal
8 Erdung für blaues Signal
9 Nicht verwendet
10 Erde
11 Erde
12 SDA *
13 Horizontales Synchronsignal
14 Vertikales Synchronsignal
15 SCL *
Ausgang eines Audiosignals, rechter Kanal 1
2 Eingang eines Audiosignals, rechter Kanal
Ausgang eines Audiosignals, linker Kanal 3
4 “Masse” Audiosignal
6 Eingang eines Audiosignals, linker Kanal
“Masse” des B - Signals 5
8 Schaltspannung
Eingang des B - Signals 7
“Masse” des G - Signals 9
10 –––––
Eingang des G - Signals 11
12 –––––
“Masse” des R - Signals 13
14 “Masse”
Eingang des R - Signals 15
16 Schaltspannung für RGB
FBAS "Masse" 17
18 RBG Status “Masse”
FBAS - Ausgang (Video) 19
20 FBAS - Eingang (Video)
“Masse” des Steckers 21
AV ist RGB - geeignet
Nicht das Kabel modifizieren und nicht versuchen, selbst ein Kabel
herzustellen.
Ein falsches Kabel kann den Computer beschädigen.
Wichtiger Hinweis
ANHANG
