8

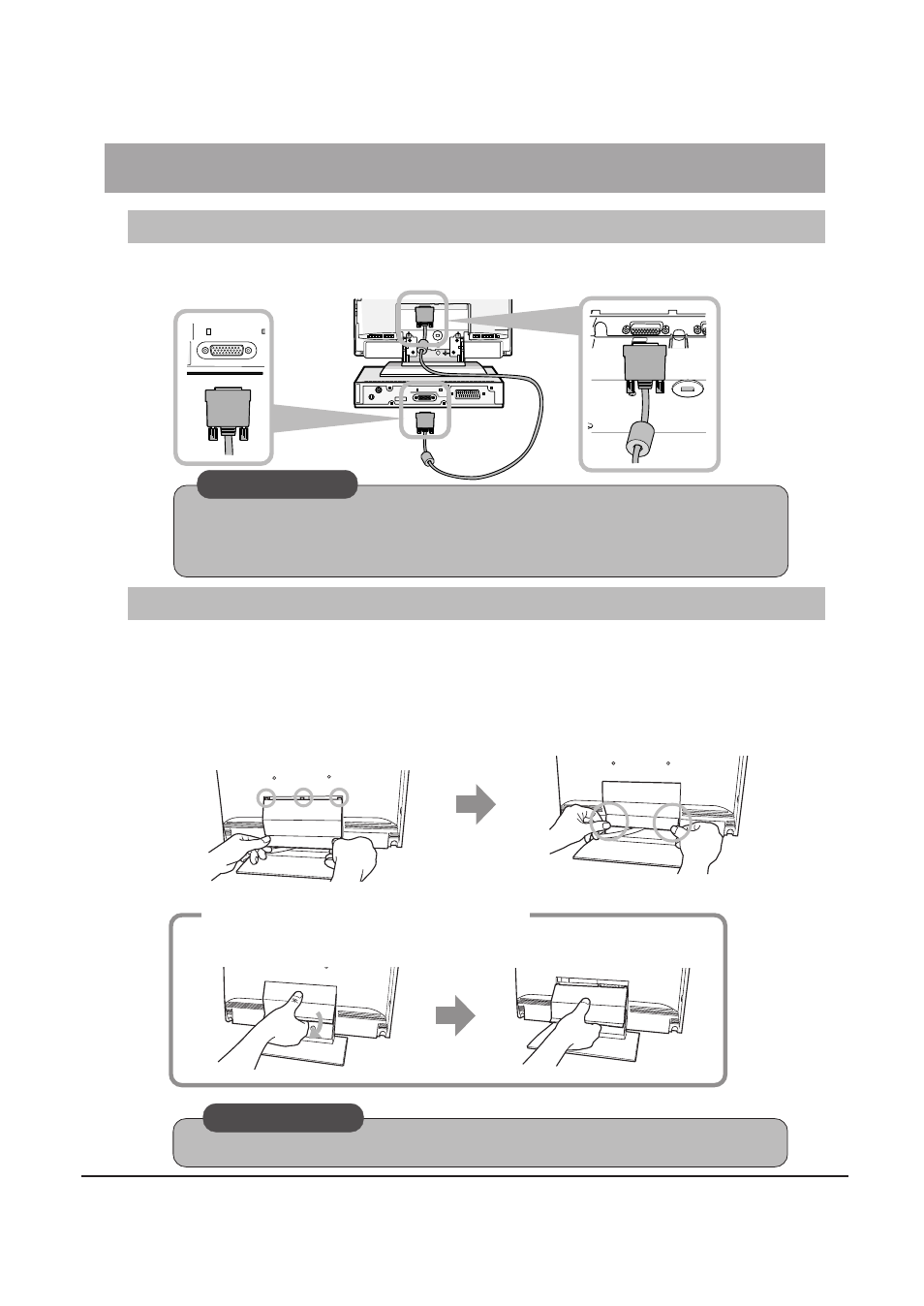

VERBINDUNG VON MONITOR UND TUNER
Schließen Sie das Anschlußkabel an den Signalausgang (SIGNAL OUT) auf der
Rückseite der Tuner und an den Signaleingang (SIGNAL IN) am Monitor an.
Das Anschlußkabel und die Signalein- und –ausgänge am Monitor und an der Rückseite des Tuners
sind speziell für dieses Erzeugnis gemacht worden. Schließen Sie keine anderen Geräte oder Kabel an.
Führen Sie Anschließen und Abtrennen von Anschlußkabel vor dem Anschluß des Netzadapters (bzw.
bei abgetrenntem Netzadapter) durch.
Bringen Sie nach dem Kabelanschluß auf der Rückseite des Monitors die Kabelabdeckung an,
um die Kabel zu schützen.
Schieben Sie die drei Vorsprünge an
der Oberseite der Kabelabdeckung in
die Löcher des Anschlußabschnitts
an der Rückseite des Monitors ein.
1
Schieben Sie die beiden Seiten am
Unterteil der Kabelabdeckung ein, bis
sie hörbar einrasten.
2
Die Kabelabdeckung durch Ziehen nach unten in der Mitte des Unterteils entfernen.
Abnehmen der Kabelabdeckung
Anbringen der Kabelabdeckung
Bitte achten Sie darauf, daß keine Kabel durch die Kabelabdeckung eingeklemmt werden.
Verbindung von Monitor und Tuner
Wichtiger Hinweis:
Wichtiger Hinweis:
