Anschluss
Folgende Funktionen stehen bei Anschluss dieses Geräts
an das Netz zur Verfügung.
≥DLNA-Funktionen (> 74, 75)
≥Funktionen der Netzwerkdienste (> 71)
≥Automatische Anzeige des Titels der CD (> 62)
≥Aktualisieren der Software (Firmware) dieses Geräts über
das Internet (> 89)
Für Details zur über die Anschlussmethode siehe mit dem
angeschlossenen Gerät mitgelieferte Anleitung.
≥ Bei Anschluss von Peripheriegeräten verwenden Sie gerade LAN Kabel
(STP) der Kategorie 5 oder darüber.
≥ Das Einstecken anderer Kabel als ein LAN Kabel in die LAN Buchse
kann das Gerät beschädigen.
≥ Nehmen Sie die Einstellung gemäß dem angeschlossenen Fernseher
vor (> 85, AV1 Ausgang ( Scart )).
≥ Der Anschluss über ein 21-poliges Scart-Kabel an den Q Link
kompatiblen Fernseher unterstützt “Q Link” (> 72).
≥Achten Sie beim Anschließen darauf, dass die Farben
übereinstimmen.

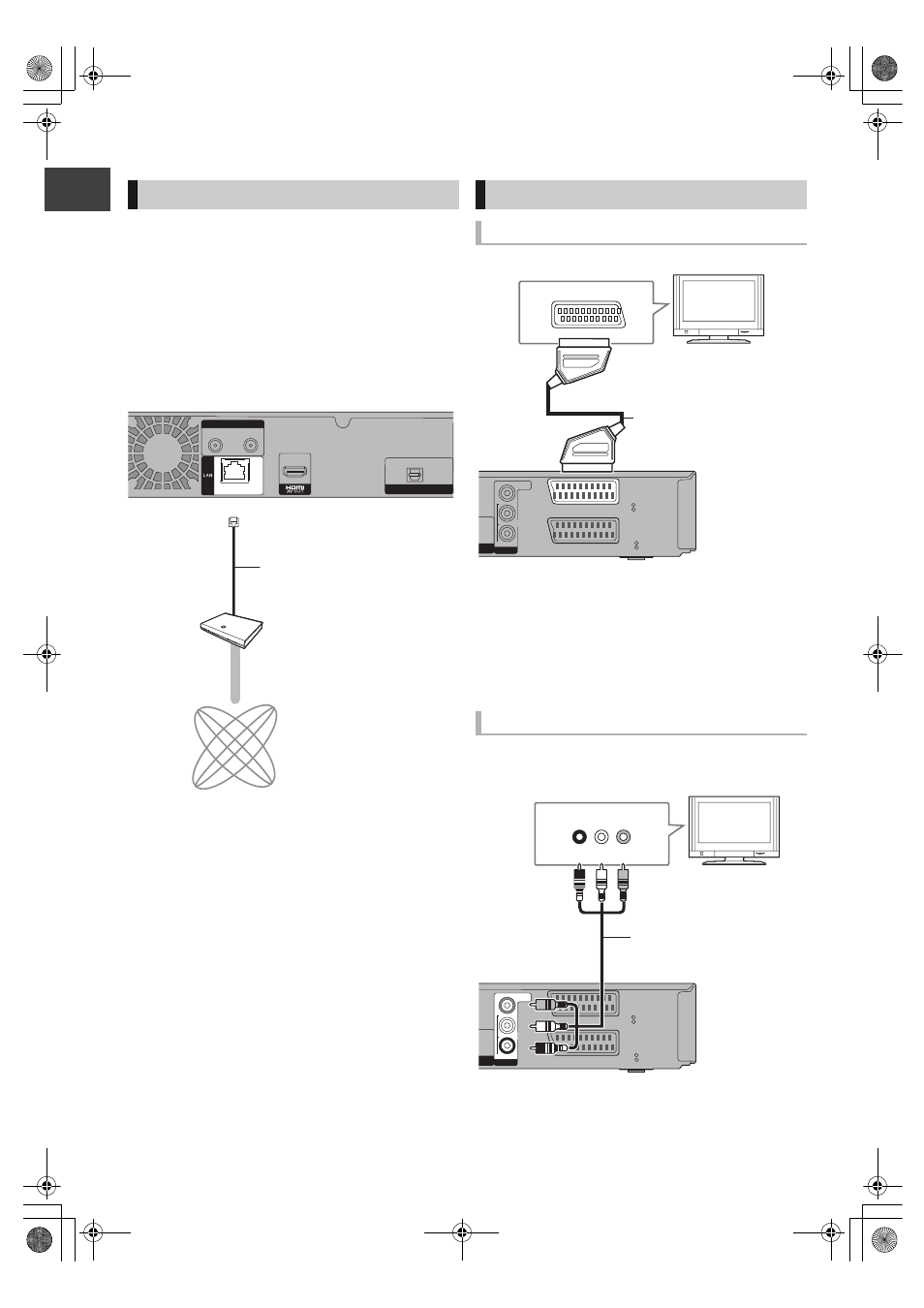

Netzanschluss
10BASE-T/100BASE-TX
OPTICAL
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
IN 1
IN 1
IN 2
IN 2
LNB 13V/ 18V 400mA max
Breitband-Router, usw.
Internet
LAN Kabel
Rückseite des Geräts
Sonstige TV-Anschlüsse
21-poliger Scart-Anschluss
AUDIO/VIDEO -Anschlüsse
TICAL
AV1
(TV)
VIDEO
RGB/S VIDEO
AV2
(EXT)
VIDEO
RGB/S VIDEO
OUT
L
VIDEO
R
AUDIO
AV
21-poliges Scart-Kabel
TV
Rückseite des Geräts
TICAL
AV1
(TV)
VIDEO
RGB/S VIDEO
AV2
(EXT)
VIDEO
RGB/S VIDEO
OUT
L
VIDEO
R
AUDIO
AUDIO IN
VIDEO IN
L
R
Audio-/Videokabel
TV
Rückseite des Geräts
