Fü
r den
Start
VQT3C78
17
≥ Der verknüpfte Betrieb ist durch Anschluss an einen zu VIERA Link
kompatiblen Fernseher oder Verstärker möglich.
≥ Bei Verwendung eines Fernsehers oder Verstärkers, die nicht die
Markierung “ARC-kompatibel” auf dem HDMI-Anschluss tragen (nicht zu
ARC kompatibel), müssen der Fernseher und Verstärker mit dem
digitalen Audiokabel angeschlossen werden, damit der TV-Ton auf dem
Verstärker wahrnehmbar ist.
∫ Verwendung des digitalen Optik-Audiokabels
≥ Richten Sie bei Anschluss an einen Fernseher über eine HDMI-
Anschluss “HDMI-Audioausgabe” auf “Aus” (> 85) ein.
≥ Bei Verwendung des optischen Digital-Tonkabels stecken Sie den
Stecker richtig in die Buchse ein.
∫ Direktanschluss des Geräts an einen Fernseher
Wenn Sie das Gerät über eine AV-
Schalteinheit oder einen Videorekorder
an den Fernseher anschließen, wird das
Videosignal vom Kopierschutzsystem
kontrolliert und das Bild möglicherweise
nicht korrekt angezeigt.
≥Nur bei Anschluss an einen
Fernseher mit eingebautem
Videokassettenrekorder
Nehmen Sie den Anschluss an die
Eingangsbuchsen des Fernsehers vor,
wenn sowohl Fernseher- als auch
Videokassettenrekorder-
Eingangsbuchsen vorhanden sind.

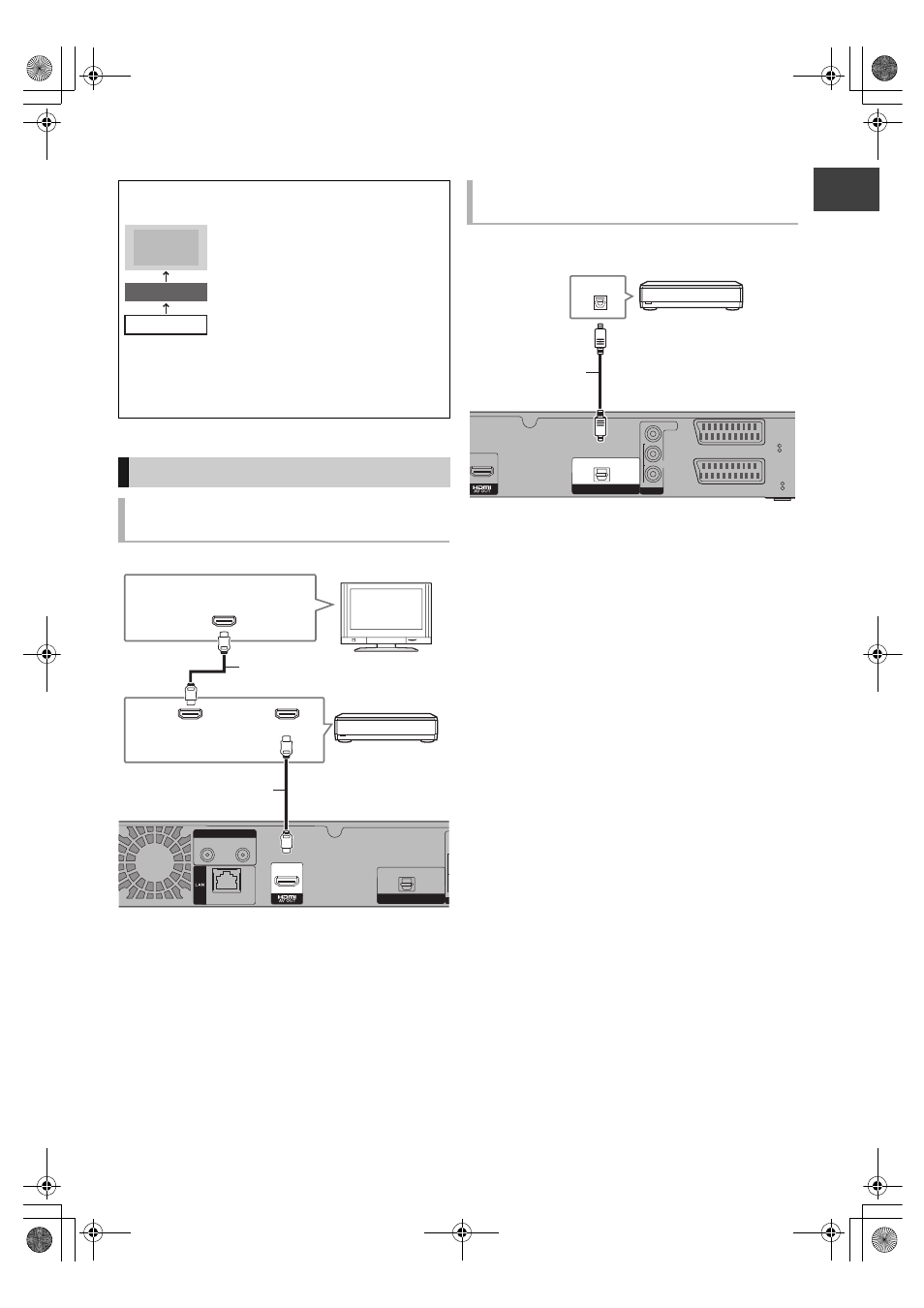

Verstärkeranschlüsse
Bei Verwendung des HDMI AV OUT-
Anschlusses
Fernseher
Videorekorder
Dieses Gerät
NEIN
10BASE-T/100BASE-TX
OPTICAL
A DIGITAL AUDIO OUT
(PCM/BITSTREAM)
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
HDMI
HDMI IN HDMI OUT
Rückseite des Geräts
HDMI Kabel
Verstärker
TV
HDMI Kabel
(zu ARC kompatibel)
(zu ARC kompatibel)
Bei Verwendung des DIGITAL
AUDIO OUT-Anschlusses
OPTICAL
L
R
AUDIO
VIDEO
AV1
(TV)
VIDEO
RGB/S VIDEO


AV2
(EXT)
VIDEO
RGB/S VIDEO


OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
OPTICAL IN
Rückseite des Geräts
Verstärker
Optisches Digital-
Audiokabel
