6

R - S

TAN

DBY

G P

OWE

R O

N

INPU

T

VOL

+

POW

ER

/

AV1

AV2

AV4

DISPLAY OUT

RGB

VIDEO
S-VIDEO

VIDEO
S-VIDEO

RGB
VIDEO

SERIAL

PC IN

AUDIO

TUNER IN

AV4C

VIDEO

AUDIO

P

R

P

B

Y

L

R

R

L

AUDIO OUT

S-V

AV3

V

L

R

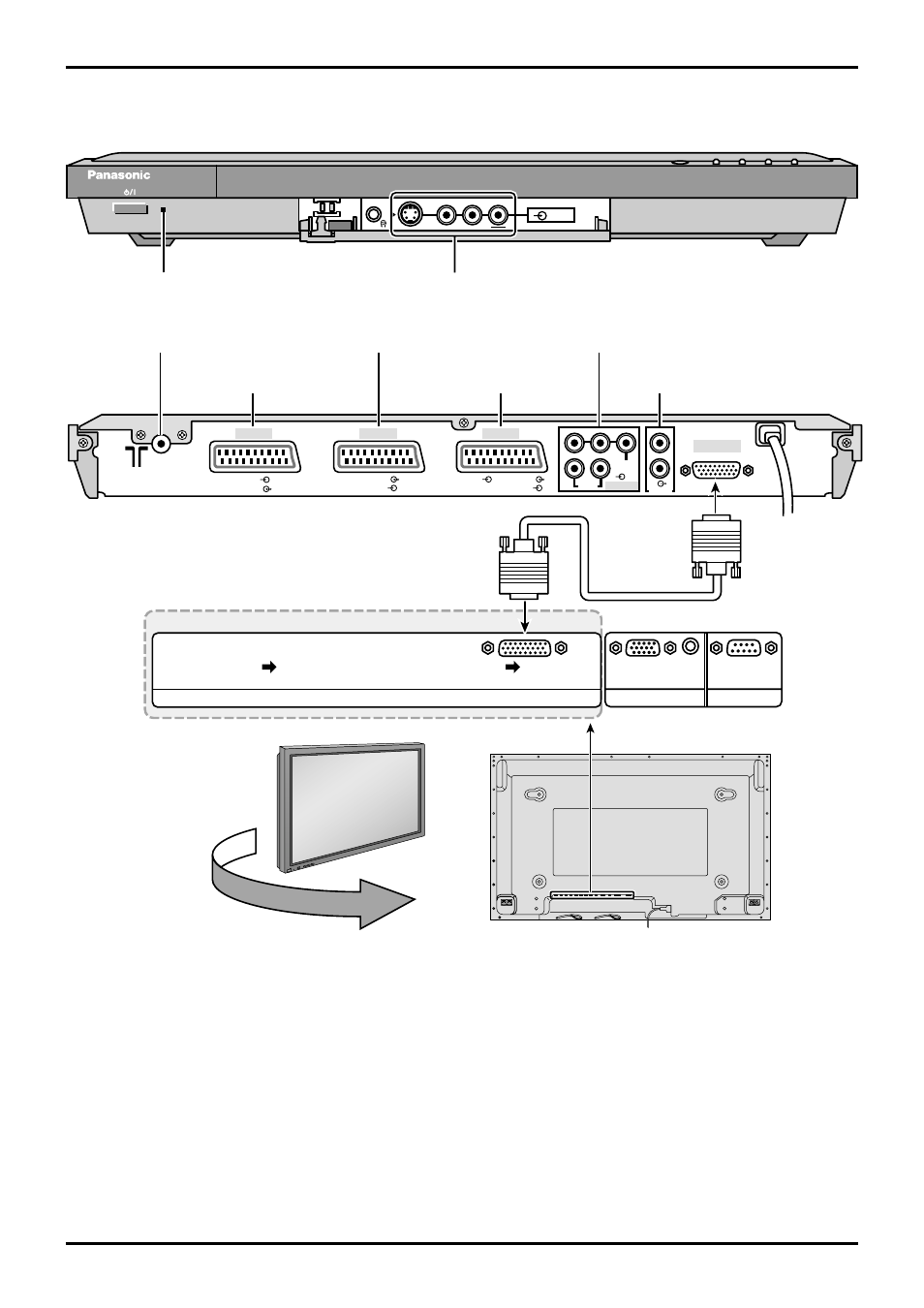

2. Anschlüsse am Empfänger

Betriebsanzeige

AV3 Eingangsanschluss
Videokamerakabel-Anschluss

Antenneneingangsanschluss
(siehe Seite 5, 7, 8)

AV1 SCART-Anschluss
(Eingang/Ausgang)

AV2 SCART-Anschluss
(Eingang/Ausgang)

AV4 SCART-Anschluss
(Eingang/Ausgang)

AV4 COMPONENT-Eingang

Audioausgang

Display-
Ausgangsanschluss

Rückseite des Breitbild-Plasmadisplays

(1) Dieser Empfänger ist nur für die Verwendung mit dem Panasonic Plasmadisplay mit einem

Tuner Terminal Board (TY-42TM5H, TY-37TM5H) vorgesehen.

(2) Das Tuner Terminal Board (TY-42TM5H, TY-37TM5H) ist nur mit den folgenden Geräten und

den danach verkauften kompatibel.

(TH-50PHW5E, TH-42PHW5E, TH-37PW5E)
(3) Wenn DISPLAY OUT dieses Gerätes und TUNER IN eines Plasmadisplays verbunden werden,

kann keine Eingangswahl auf dem Plasmadisplay ausgeführt werden. Die Eingangswahl sollte
dann mit diesem Gerät ausgeführt werden. Der PC IN-Anschluss und der SERIAL-Anschluss
auf der Rückseite des Plasmadisplays können nicht verwendet werden. Der INPUT-Wahlschalter
sowie Lautstärke Auf ‘+’ und Ab ‘-’ auf der Vorderseite des Plasmadisplays sind deaktiviert.

(TY-42TM5H / TY-37TM5H)

TUNER-Anschlussplatte

Hinweise:
Der Empfänger sollte mindestens 40 cm entfernt vom Breitbild-Plasmadisplay aufgestellt werden, um Störungen
zu vermeiden. Stellen Sie sicher, dass das Breitbild-Plasmadisplay und der Empfänger vor dem Anschluss von
Kabeln ausgeschaltet werden.

Schnellstart
