Seite 8
8

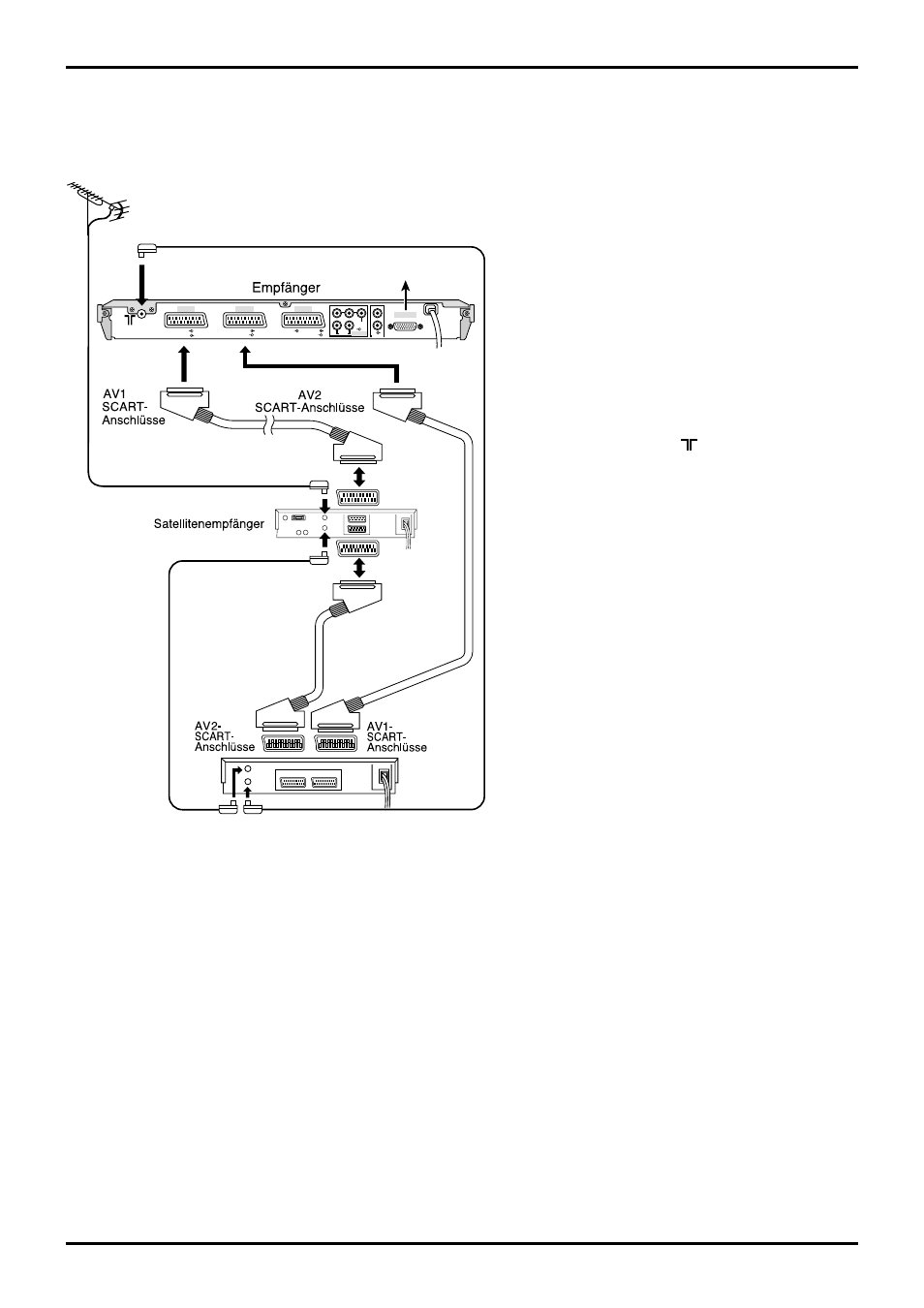

5. Q-Link-Verbindungen von Empfänger, Videorecorder und Satellitenempfänger unter
Verwendung von SCART- und HF-Kabeln
Damit der Q-Link richtig funktioniert, müssen dieses
Gerät, Videorecorder und Satellitenempfänger wie
in der folgenden Abbildung gezeigt angeschlossen
werden.
HF-Anschlüsse
• Ein HF-Kabel am Antennenanschluss des
Satellitenempfängers anschliessen.
• Mit einem HF-Kabel den Antennenanschluss
des Satellitenempfängers mit dem
Antennenanschluss des Videorecorders
verbinden.
• Mit einem HF-Kabel den Antennenanschluss
des Videorecorders mit dem
Antennenanschluss (
) dieses Gerätes
verbinden.
SCART-Anschlüsse
Verwenden Sie für alle SCART-Verbindungen nur
“vollständig belegte” SCART-Kabel.
• Der AV2-SCART-Anschluss des Videorecorders
muss mit dem Videorecorder-SCART-Anschluss
des Satellitenempfängers verbunden werden.
• Der SCART-Anschluss des Satellitenempfängers
muss mit dem AV1-SCART-Anschluss des
Fernsehers verbunden werden.
Hinweis:
Wenn ein Videorecorder mit Q-Link-Funktion
verwendet wird, muss der AV1-SCART-
Anschluss des Videorecorders mit dem AV2-
SCART-Anschluss dieses Gerätes verbunden
werden. Wenn der Videorecorder kein "Q-Link"-
Videorecorder ist, sehen Sie bitte in der
Bedienungsanleitung des Videorecorders für
weitere Hinweise nach.
Hinweise:
• Zusätzliche Geräte und Kabel werden nicht
mitgeliefert.
• Für weitere Hinweise zu den Audio-/Video-
Verbindungen siehe Seite 39 und 40.
Schnellstart
AV1
AV2
AV4
DISPLAY OUT
RGB
VIDEO
S-VIDEO
VIDEO
S-VIDEO
RGB
VIDEO
VCR
AV4C
VIDEO
AUDIO
P
R
P
B
Y
L
R
R
L
AUDIO OUT
Antennenkabel
ANTENNE
(nicht mitgeliefert)
Antennen-
Anschluss
Antennen-
Anschluss
Antennen-
Anschluss
Antennen-
Anschluss
Antennen-
Anschluss
An Display
TV
SCART-
Anschluss
Videorecorder-
SCART-
Anschluss
