Benutzerhandbuch 2-6
Hardware-Überblick
Zurück

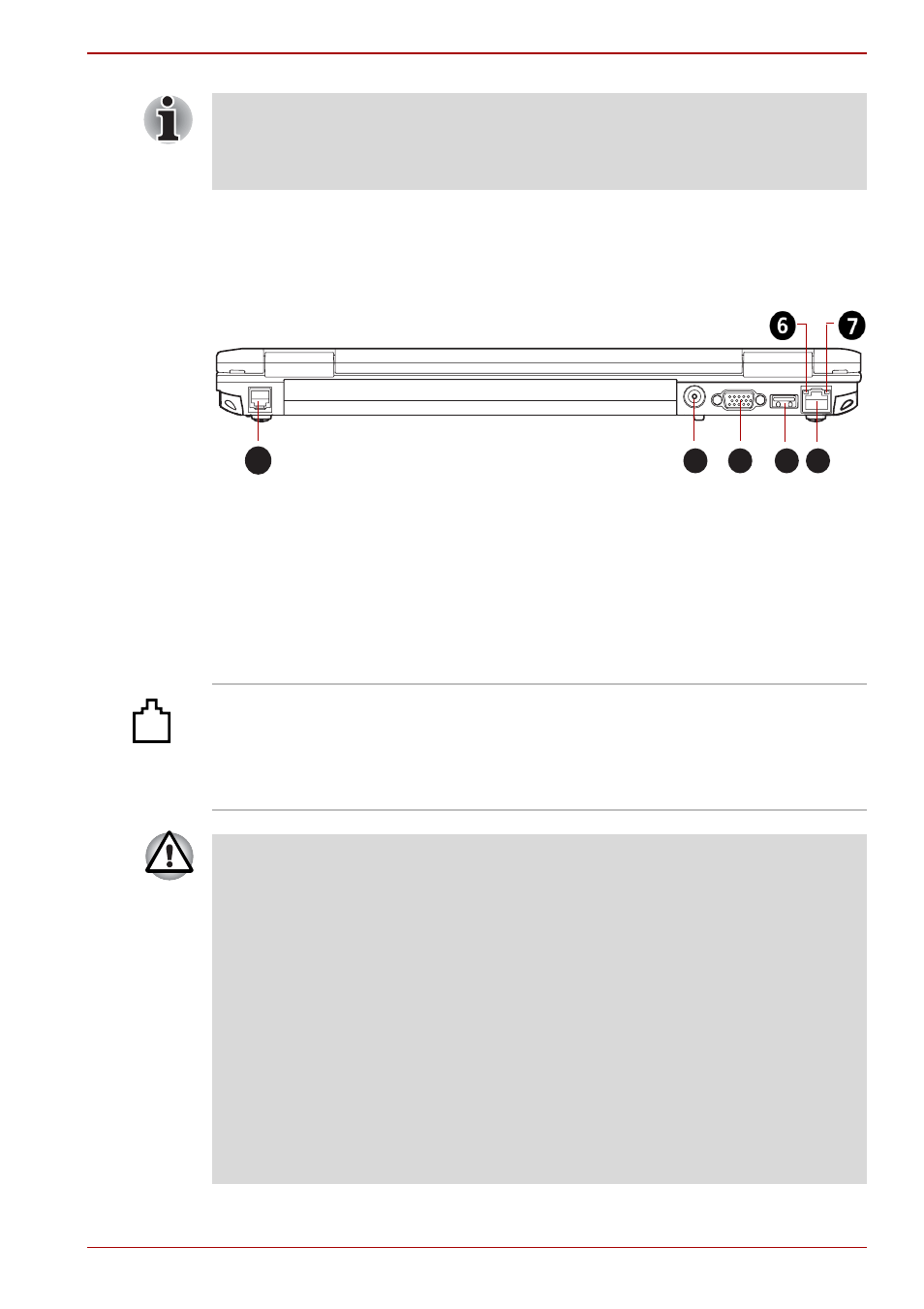

Die folgende Abbildung zeigt die Rückseite des Computers.
Die Rückseite des Computers
* Bei einigen Modellen verfügbar.
Darstellung kann je nach Modell abweichen.
Bitte beachten Sie, dass keine Garantie für den einwandfreien Betrieb
sämtlicher Funktionen aller USB-Geräte übernommen werden kann. Wir
möchten Sie daher darauf hinweisen, dass einige mit einem spezifischen
Gerät verbundene Funktionen möglicherweise nicht richtig funktionieren.
1. Modembuchse* 5. LAN-Buchse
2. 15-V-Gleichstromeingang (DC IN) 6. LAN-Aktivitätsanzeige (orange)
3. Anschluss für einen externen Monitor 7. Verbindungsanzeige (grün)
4. USB-Anschluss (USB 2.0)
1 4 2 3 5
Modembuchse Über die Modembuchse und ein Modemkabel
wird das Modem direkt mit einer Telefonleitung
verbunden.
Einige Modelle sind mit einer Modembuchse
ausgestattet.
■ Der Anschluss an eine andere Kommunikationsleitung als an eine
analoge Telefonleitung kann zum Ausfall des PC-Systems führen.
■ Schließen Sie das eingebaute Modem nur an normale analoge
Telefonleitungen an.
■ Schließen Sie das eingebaute Modem nicht an eine digitale Leitung
(ISDN) an.
■ Schließen Sie das eingebaute Modem nicht an den Digitalanschluss
eines öffentlichen Telefons oder an eine digitale Nebenstellenanlage
(PBX) an.
■ Schließen Sie das eingebaute Modem nicht an ein
Schlüsseltelefonsystem für Büros an.
■ Computermodem möglichst nicht bei angeschlossenem Telefonkabel
während eines Gewitters verwenden. Andernfalls besteht ein geringes
Risiko eines elektrischen Schlags durch Blitzeinschlag.
