Adresszuordnung für Schnittstellen
Im Allgemeinen wird die Kommunikationsadresse der Schnittstelle auf 1 gesetzt; sie kann
jedoch geändert werden. Im Falle einer Schnittstelle des Typs RS485 mit mehreren
verbundenen Geräten sind verschiedene Adressen unerlässlich.
Das Ändern der Adresse müssen Sie in Level 2 vornehmen. Drücken Sie in Level 2 die
Page-Taste, bis der COMMS-Parameter angezeigt wird. Drücken Sie die Up-Taste
 oder
die Down-

6.4 Alarm-Option

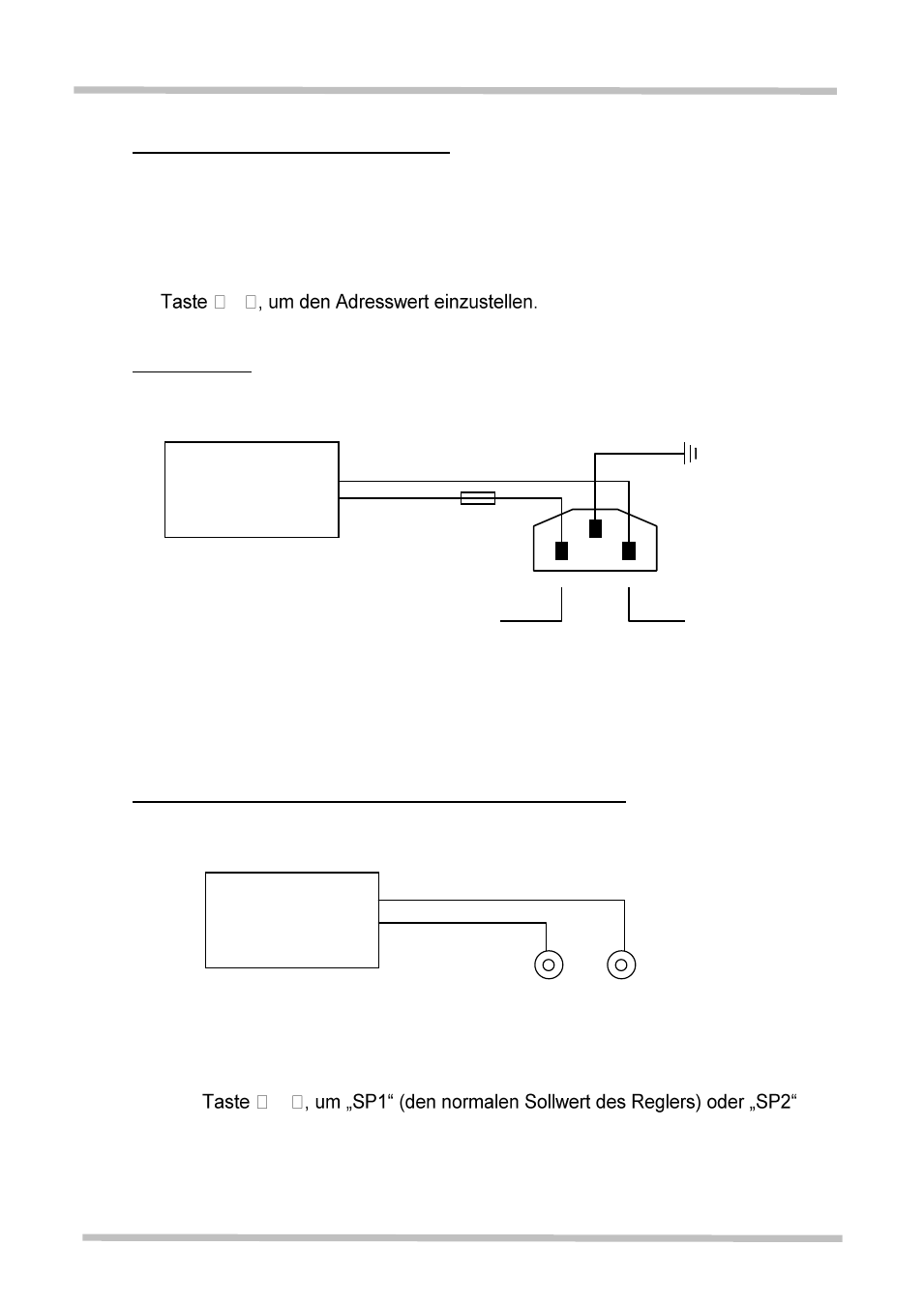

Ist das Gerät mit einer Alarm-Tafel zur freien Nutzung durch den Kunden ausgerüstet, dann
sind die Steckkontakte im Bedienfeld des Geräts wie folgt verkabelt:
Die 2-A-Sicherung überwacht die Verbindung zwischen einer Stromversorgung zum
äußeren Steckkontakt.
Die entsprechende Gerätekonfiguration, sowie die für den Anwender sichtbaren oder
veränderlichen Parameter sind speziell auf die Anforderungen abgestimmt.
6.5 Remote-Eingang und -Ausgang (analoge Schnittstellen)
Sind analoge Schnittstellen vorgesehen, dann sind die entsprechenden
„Bananensteckbuchsen“ im Bedienfeld untergebracht.
Grundsätzlich hängt die Reglerkonfiguration von den jeweiligen Anforderungen des Kunden ab.
Ein eventuell erforderlicher Datenabgleich über den Remote-Eingang bedeutet z.B., dass
der Parameter „Remote Setpoint Enable“ in Level 2 des Reglers benötigt wird. Dieser kann
ein- oder ausgeschaltet werden. Drücken Sie in Level 2 die Page-Taste
, bis „REM SP
Enable“ (Remote-Sollwert aktivieren) angezeigt wird. Drücken Sie dann die Up-Taste 
oder die Down-

(den Sollwert für den Remote-Eingang) auszuwählen. Danach wird links oben in der Ecke
des Displays „SPX“ angezeigt.
Der Remote-Ausgang jedoch besitzt und benötigt keine An- und Ausschaltfunktion.
Regler
Sicherung 2 A
Versorgung Last
Arbeitskontakte
Regler
