Grundfunktionen
5
MC 19-DE-V1.07
2 Grundfunktionen
2.1

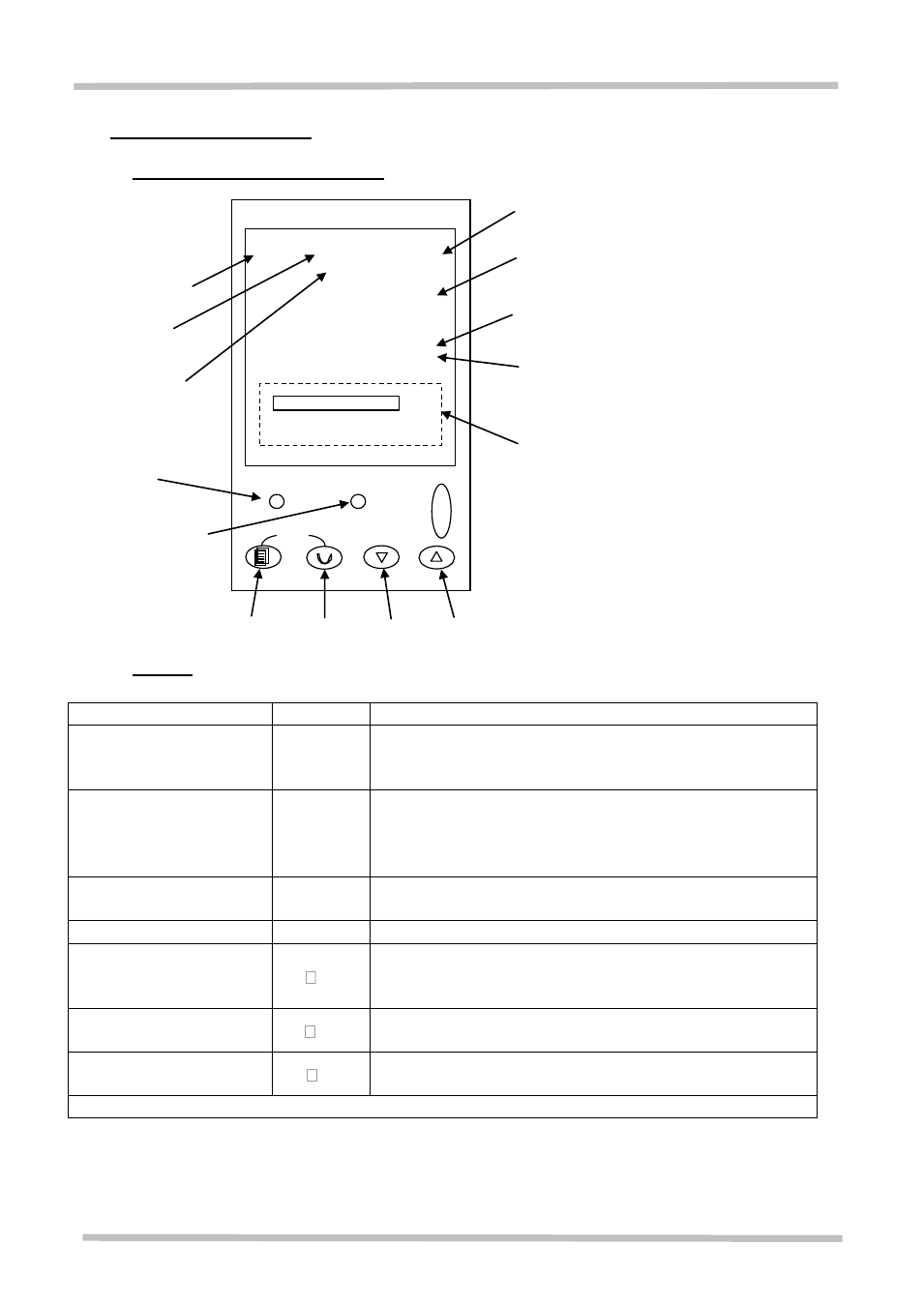

Reglerlayout (Hauptanzeige)
2.2
Tasten
A/Man
-
Deaktiviert
RUN/HOLD
-
Führt das aktuelle Programm aus, hält es an oder
setzt es zurück. Halten Sie diese Taste zum
Zurücksetzen 3 Sekunden gedrückt.
Page-Taste
Blättert durch die Seitenüberschriften. Halten Sie
diese Taste 3 Sekunden lang gedrückt, um auf
weitere Ebenen zu gelangen. Dazu sind Passwörter
erforderlich.
Scroll-Taste
Blättert durch die auf den Seiten aufgeführten
Parameter.
Pfeiltasten
&
Dienen zur Einstellung von Parameterwerten.
Page- und Scroll-
Tasten zusammen
verwenden
+
Drücken Sie beide Tasten gleichzeitig, um zur
Hauptanzeige zurückzukehren oder einen Alarm zu
bestätigen.
Page- und Up-Taste
gleichzeitig drücken
+
Drücken Sie kurz diese Tasten gleichzeitig, um
durch die Seitentitel nach oben zu blättern.
Scroll- und Up-Taste
gleichzeitig drücken
+
Drücken Sie kurz diese Tasten gleichzeitig, um
durch eine Parameterliste nach oben zu blättern.
Die Betätigung anderer Tastenkombinationen hat keine Wirkung.
Hinweis: Wenn 1 Minute lang keine Taste gedrückt wird, erscheint wieder die
Hauptanzeige.
Anzeige der
Ausgabeleistung
Maßeinheiten
Gemessene Temperatur
Temperatursollwert des Programms (PSP)
während der Ausführung eines Programms
Prozentsatz der
Ausgabeleistung
Anzeigen des
Programmstatus
Temperatursollwert (SP) in der
grundlegenden Regelfunktion
OP1
°C
23
1200
%
96,0
RUN HLD
EUROTHERM
A/MAN
RUN/HOLD
3508
Ack
Nicht
belegt
Page
(Seite)
Scroll
(Blättern)
Down
(Pfeil ab)
Up (Pfeil auf)
Führt das aktuelle
Programm aus,
hält es an oder
setzt es zurück.
ALM
Alarmanzeige
