5.4 Programm-Beispiel

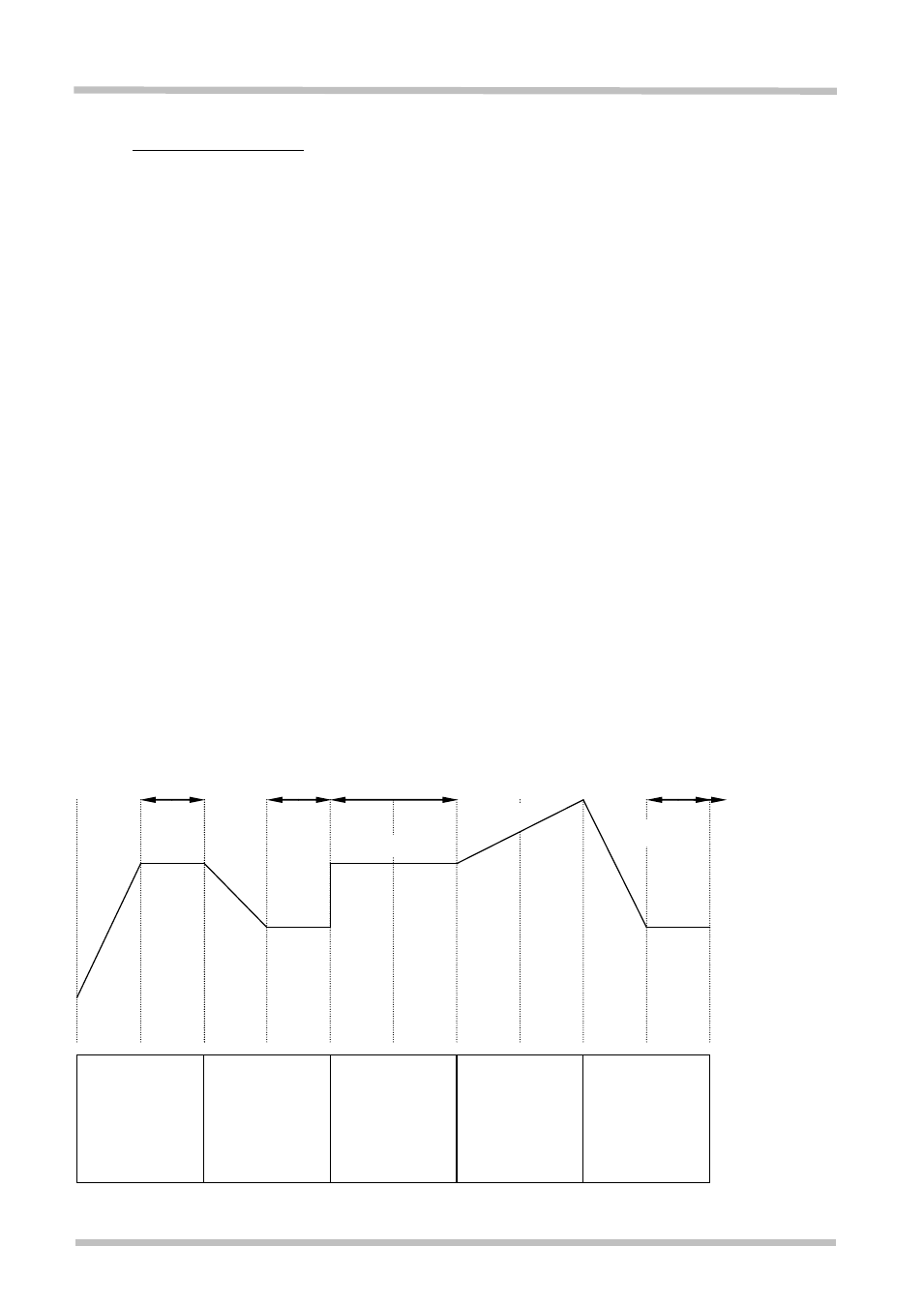

Die nachfolgende Liste erläutert die Vorgehensweise zum Erstellen und Starten des
Programms, das darunter graphisch dargestellt ist.
1.
Mit der Scroll Taste
bis “RAMP.U <SP RAMP UNITS>. Wählen Sie „ MIN„
2. Mit der Scroll Taste
bis „DWELL.U <DWELL UNITS>. Wählen Sie „ MIN“
3.
Mit der Scroll Taste bis „RMP.1 <RAMP RATE 1>. Wählen Sie „ 5”
4. Mit der Scroll Taste bis „T.SP1 <TARGET SP 1>. Wählen Sie „ 600“
5. Mit der Scroll Taste bis „DWEL.1 <DWELL TIME 1>. Wählen Sie „30”
6.
Mit der Scroll Taste
bis „RMP.2 <RAMP RATE 2>. Wählen Sie „4”
7. Mit der Scroll Taste
bis“T.SP2 <TARGET SP 2>. Wählen Sie „400”
8. Mit der Scroll Taste
bis“DWEL.2 <DWELL TIME 2>. Wählen Sie „30”
9.
Mit der Scroll Taste bis “RMP.3 <RAMP RATE 3>. Wählen Sie „OFF”
10. Mit der Scroll Taste bis “T.SP3 <TARGET SP 3>. Wählen Sie „600”
11. Mit der Scroll Taste bis „DWEL.3 <DWELL TIME 3>. Wählen Sie „60”
12.
Mit der Scroll Taste
bis”RMP.4 <RAMP RATE 4>. Wählen Sie „3”
13. Mit der Scroll Taste
bis „T.SP4 <TARGET SP 4>. Wählen Sie „800”
14. Mit der Scroll Taste
bis „DWEL.4 <DWELL TIME 4>. Wählen Sie „OFF”
15.
Mit der Scroll Taste bis „RMP.5 <RAMP RATE 5>. Wählen Sie „5”
16. Mit der Scroll Taste bis „T.SP5 <TARGET SP 5>. Wählen Sie „400”
17. Mit der Scroll Taste bis „DWEL.5 <DWELL TIME 5>. Wählen Sie „480”
18.
Drück
en Sie die “ACK-Funktion” zur Rückkehr zum Hauptmenü (Abschnitt 2.2).
19. Die Pfeiltasten

und

für den Programmstart gemeinsam drücken.
3°C/Min
5°C/Min
4°C/Min
30 Min 30 Min 60 Min 800°C 480 Min
Segment 1
RMP.1 = 5°C/Min
T.SP1 = 600°C
DWEL.1 = 30 Min Segment 2
RMP.1 = 4°C/Min
T.SP1 = 400°C
DWEL.1 = 30 Min Segment 3
RMP.1 = OFF
T.SP1 = 600°C
DWEL.1 = 60 Min Segment 4
RMP.1 = 3°C/Min
T.SP1 = 800°C
DWEL.1 = OFF
Segment 5
RMP.1 = 5°C/Min
T.SP1 = 400°C
DWEL.1= 480 Min
5°C/Min
600°C 600°C
400°C 400°C
5°C/Min
