2 Grundbegriffe
2.1

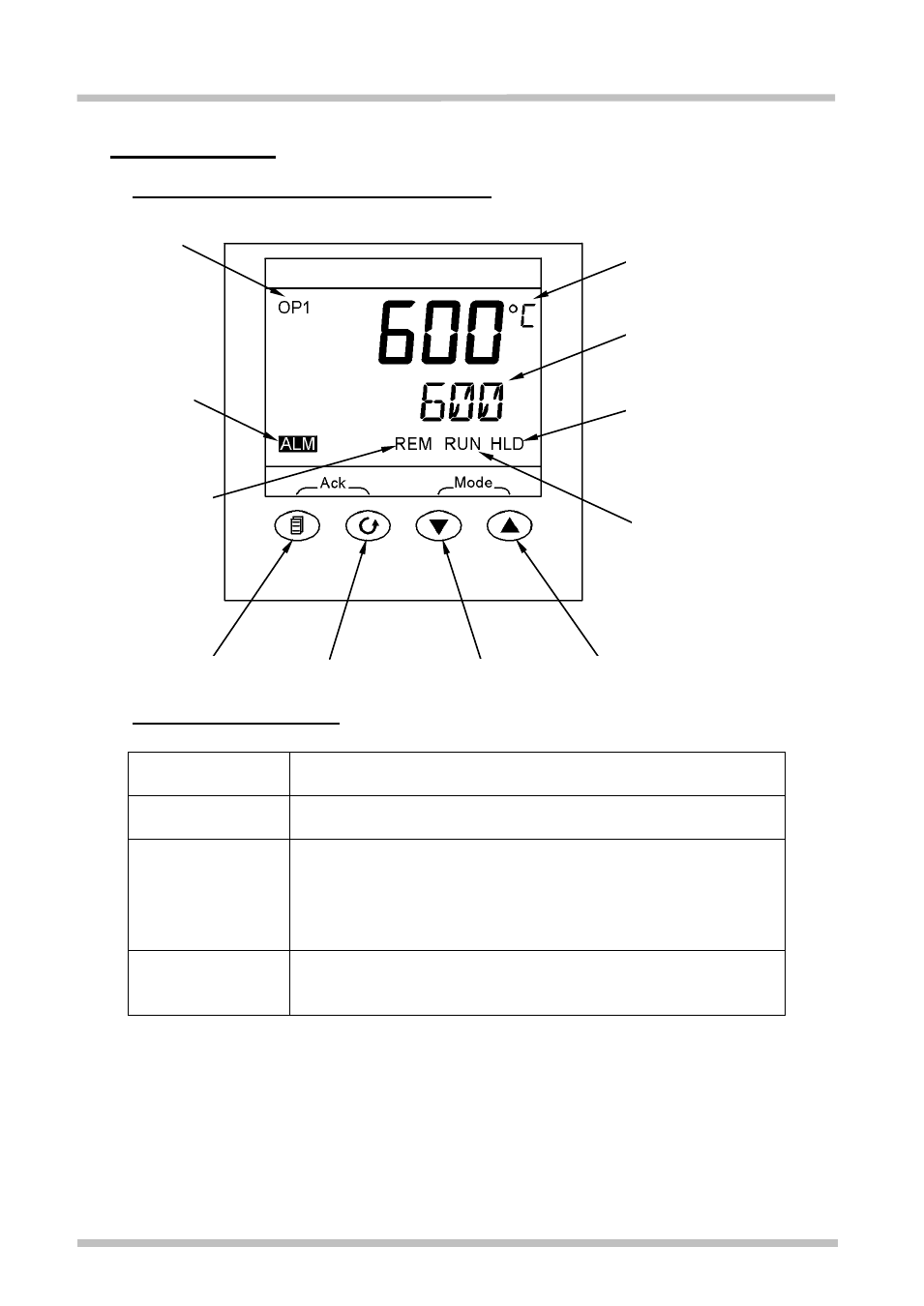

Reglergestaltung Layout (Home Display)
2.2
Abkürzungen/ Symbole
Page
Die Page Taste dient dem Zugang in Ebene/Level 2; ca.
3 Sekunden gedrückt halten.
Scrollen
Die Scroll Taste dient dem Durchlaufen und Anzeigen der
verschiedenen Parameter.
ACK
Page + Scroll
Beide Tasten simultan gedrückt bedeutet, dass die ACK-
Funktion aktiviert wird:
Rückkehr ins “Grund-Menü” oder
Bestätigen eines ausgelösten Alarms oder
Reset eines beendeten Programmablaufs
PfeilTasten (Up +
Down)
Die Pfeiltasten dienen zum Einstellen der gewählten
Parameter und in Kombination zum Aktivieren eines
Programms
Bemerkung:
Wird ein Parameter ausgewählt und anschließend erfolgt keine weitere Aktion, so springt
der Regler im Display nach ca. 1 Minute wieder zurück zur Hauptanzeige und in die
Arbeitsebene.
Ausgangs-
leistungsanzeige
Scroll Taste
Hoch-Taste
Runter-Taste
Alarm-
anzeige
“Hold”-
Anzeige
Sollwert-Vorgabe
für die Temperatur
Ist-Temperatur-
anzeige
“Run”-
Anzeige
„Remote“-
Anzeige
(Falls konfiguriert)
Scroll Key
Page Taste
