Carbolite R38 Benutzerhandbuch
Seite 2
R38 Controller
2
MC24 – 1.02
1. R
38
–
B
ESCHREIBUNG
1.1.
R38 - PID
Der R38 ist ein digitaler Temperatur-Regler von Technologic. Der PID Regler erzeugt eine
gepulste Ansteuerung der Heizelemente. Der Regler bietet die einfache Einstellung des
Sollwertes, ein großes Temperaturdisplay und eine Heizanzeigeleuchte.
2. B
EDIENUNG
2.1.
Betriebszyklus
Der Ofen ist mit einem Netzschalter mit Statusleuchte ausgestattet. Das grüne Licht leuchtet
sobald der Ofen an das Stromnetz angeschlossen ist. Der Schalter trennt die Stromversorgung
vom Steuerkreis.
Falls der Ofen mit einen Ventilator zur Zirkulationsunterstützung ausgestattet ist, dann läuft der
Ventilator sobald das Gerät angeschaltet wird.
Verbinden Sie den Ofen mit der Stromversorgung. Die grüne Statusleuchte sollte jetzt leuchten.
Betätigen Sie den Netzschalter, um den Temperaturregler einzuschalten. Der Kontroller leuchtet
auf und führt einen kurzen selbsttest durch.
Falls keine Zeitsteuerung eingebaut ist, leuchtet der Kontroller auf und führt einen kurzen
selbsttest durch. Falls eine Zeitsteuerung eingebaut ist, könnte der Kontroller nicht aufleuchten,
wenn der Ofen eingeschaltet wird – um den Kontroller anzuschalten, drücken Sie die U Taste
einmal (siehe Abschnitt 3).
Stellen Sie die Temperatur ein – siehe Abschnitt 2.2
Zeitsteuerungsoption. Siehe Abschnitt 3 für Zeitsteuerungseinstellung und –Bedienung.
Übertemperaturschutzoption. Falls ein hydraulisches Thermostat als Übertemperaturschutz
eingebaut ist, stellen Sie den Drehschalter auf die gewünschte Abschalttemperatur.
Sofern keine Zeitsteuerung angebaut ist oder Sie ausgeschaltet ist, beginnt der Ofen mit dem
Aufheizen bis zum Erreichen des Temperatur-Sollwertes.
Um den Ofen abzuschalten, schalten Sie das Gerät am Netzschalter aus, das Display des
Kontrollers erlischt. Falls der Ofen unbeaufsichtigt gelassen wird, ziehen Sie den Netzstecker.

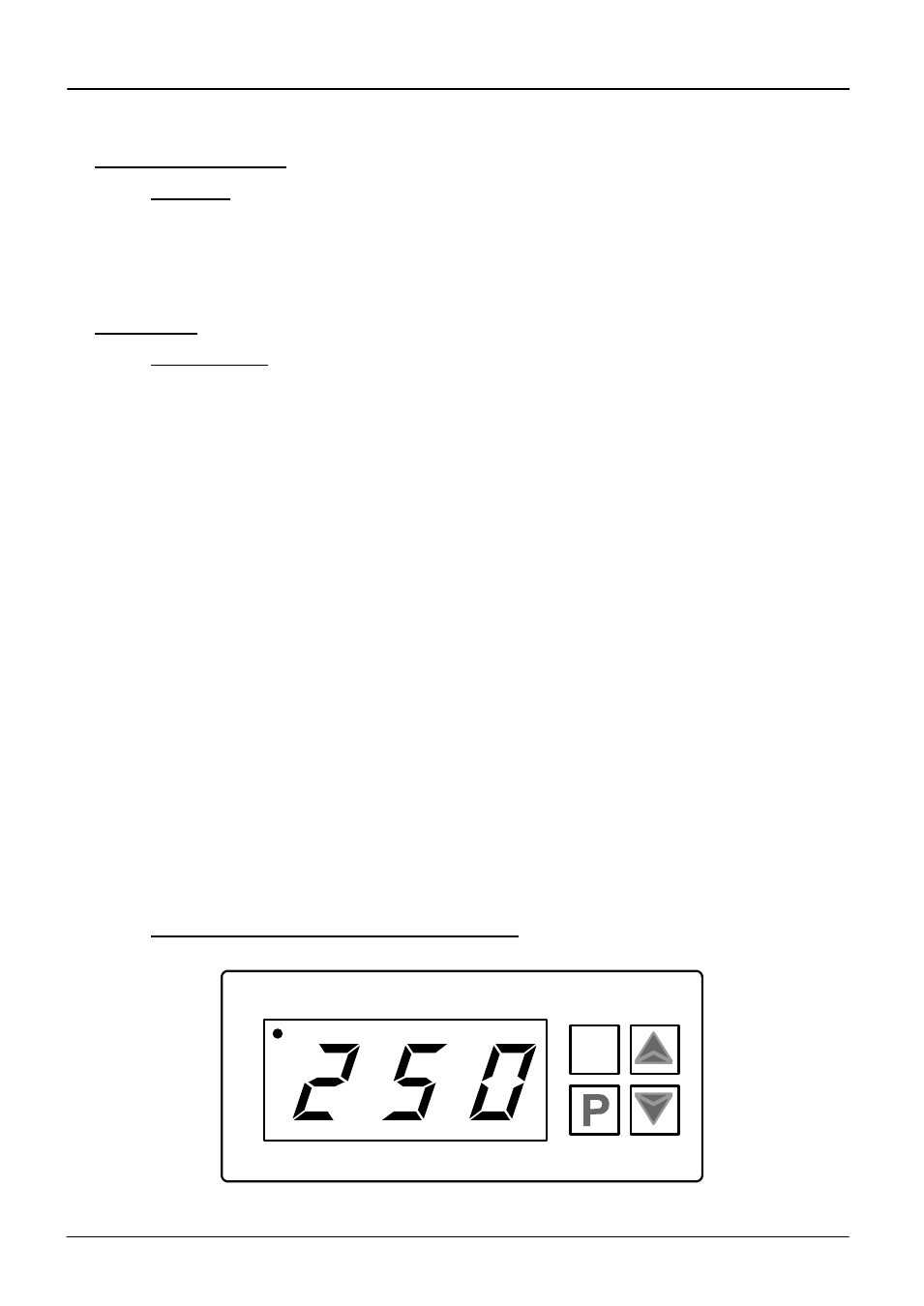

2.2.
Kontrollerbedienung (Temperatureinstellung)
R38
U
OUT1
