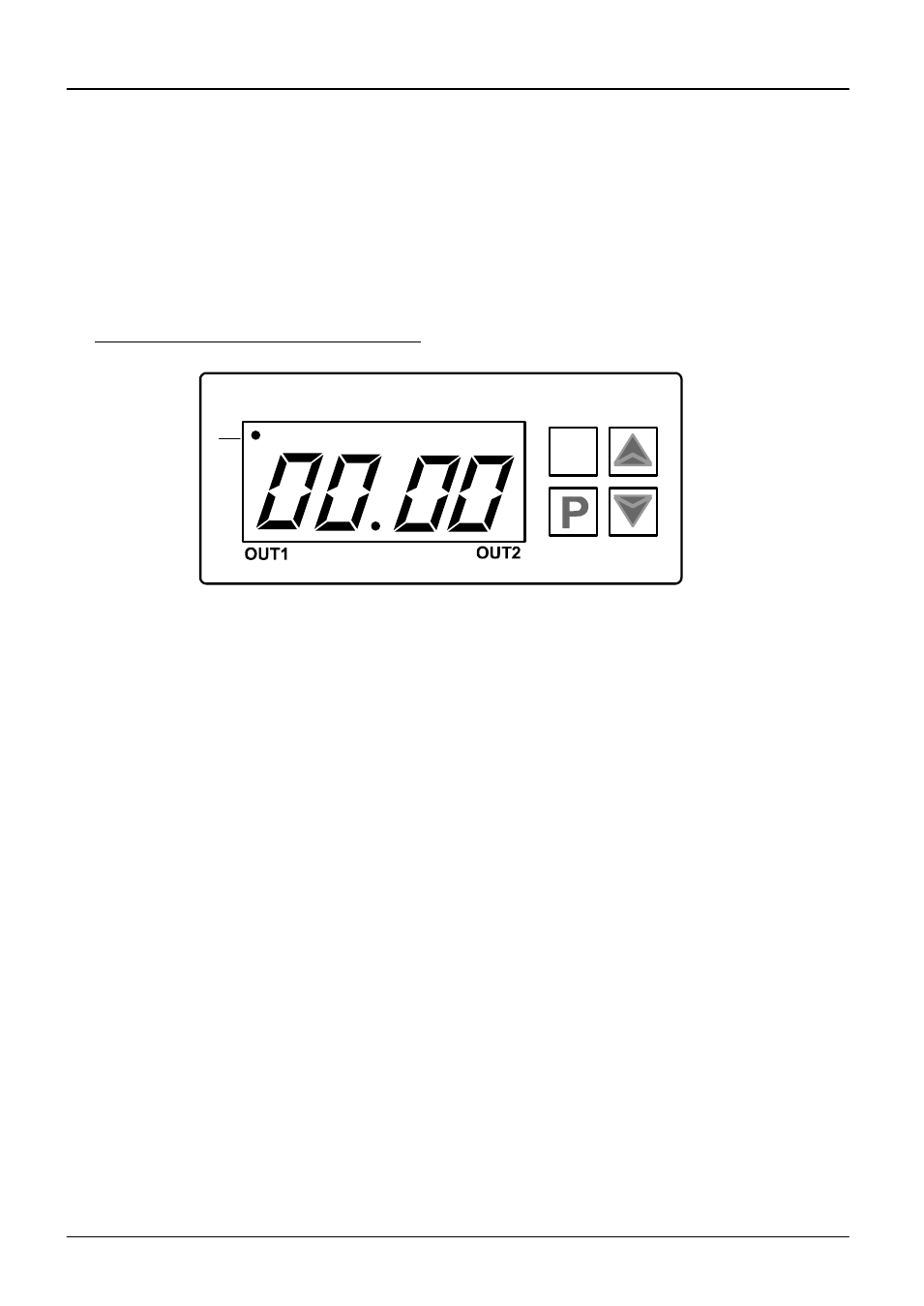

R38 Controller
MC24 – 1.02
3
Wenn der Ofen eingeschaltet wird, leuchtet der Kontroller auf, führt einen kurzen Selbsttest
durch, zeigt dann die aktuell gemessene Temperatur an und fängt an zu regeln. Die
Anzeigeleichte OUT1 zeigt an, wenn die Heizung angesteuert wird.
Um den Temperatur-Sollwert zu verändern, drücken Sie die untere Pfeiltaste einmal und „SP1“
leuchte im Display auf. Danach können Sie mittels den beiden Pfeiltasten den Temperatur-
Sollwert einstellen. Drücken Sie die Taste P um die Temperatureinstellung abzuschließen.
3. Z
EITSTEUERUNG
(
FALLS VORHANDEN
)
Einstellung der Zeitsteuerung:
Drücken Sie die Taste P;
t1 wird kurzzeitig auf dem Display angezeigt und die SET/CNT
Leuchte blinkt. Stellen Sie die Prozesszeit (Stunden und Minuten hr:mm) mit Hilfe der
Pfeiltasten ein. Warten Sie 5 Sekunden ohne eine weitere Taste zu drücken oder drücken Sie die
U Taste einmal, damit das Display wieder in den normalen Modus wechselt.
Wen eine Prozesszeit von Null eingestellt wird, dann ist die Zeitsteuerung ausgeschaltet und der
Kontroller funktioniert als wäre keine Zeisteuerung eingebaut.
Die Zeitschaltuhr einschalten:
Drücken Sie einaml die U Taste. Die SET/CNT Anzeige blinkt langsam, während die
Zeitschaltuhr aktiv ist und auf dem Displaywird wird die Zeit minütlich herunter gezählt.
Am Ende der eingestellten Zeit leuchtet das Out Licht duaerhaft und der Temperaturkontrolle
wird ausgeschaltet.
Zurücksetzen der Zeitsteuerung nach dem die Zeitschaltuhr abgelaufen ist:
Drücken Sie die U taste einmal. Die Zeitsteuerung ist jetzt im Leerlauf: sie hinder den Ofen nicht
am Heizen oder schaltet ihn nach einer bestimmten Zeit aus.
Der Temperaturkontroller wird nur mit Spannung versorgt, wenn die Zeitsteuerung zurückgesetzt
ist oder die Zeitschaltuhr aktiv ist.
Abschalten der Zeitschaltuhr im Betrieb:
Mit der U Taste können sie die Zeitschaltuhr im Betrieb abschalten. Der Temperaturkontroller
bleibt angeschaltet.
Es ist nicht möglich, die Zeitschaltuhr wieder zu reaktivieren nach dem sie im Betrieb
unterbrochen wurde. Mit der U Taste setzen Sie die Zeitschaltuhr zurück
TT 34
U
SET
CNT
