GA-K8NMF-9 Motherboard

- 18 -

Deu

tsch

Ita

lia

no

Es

pa

ño

l

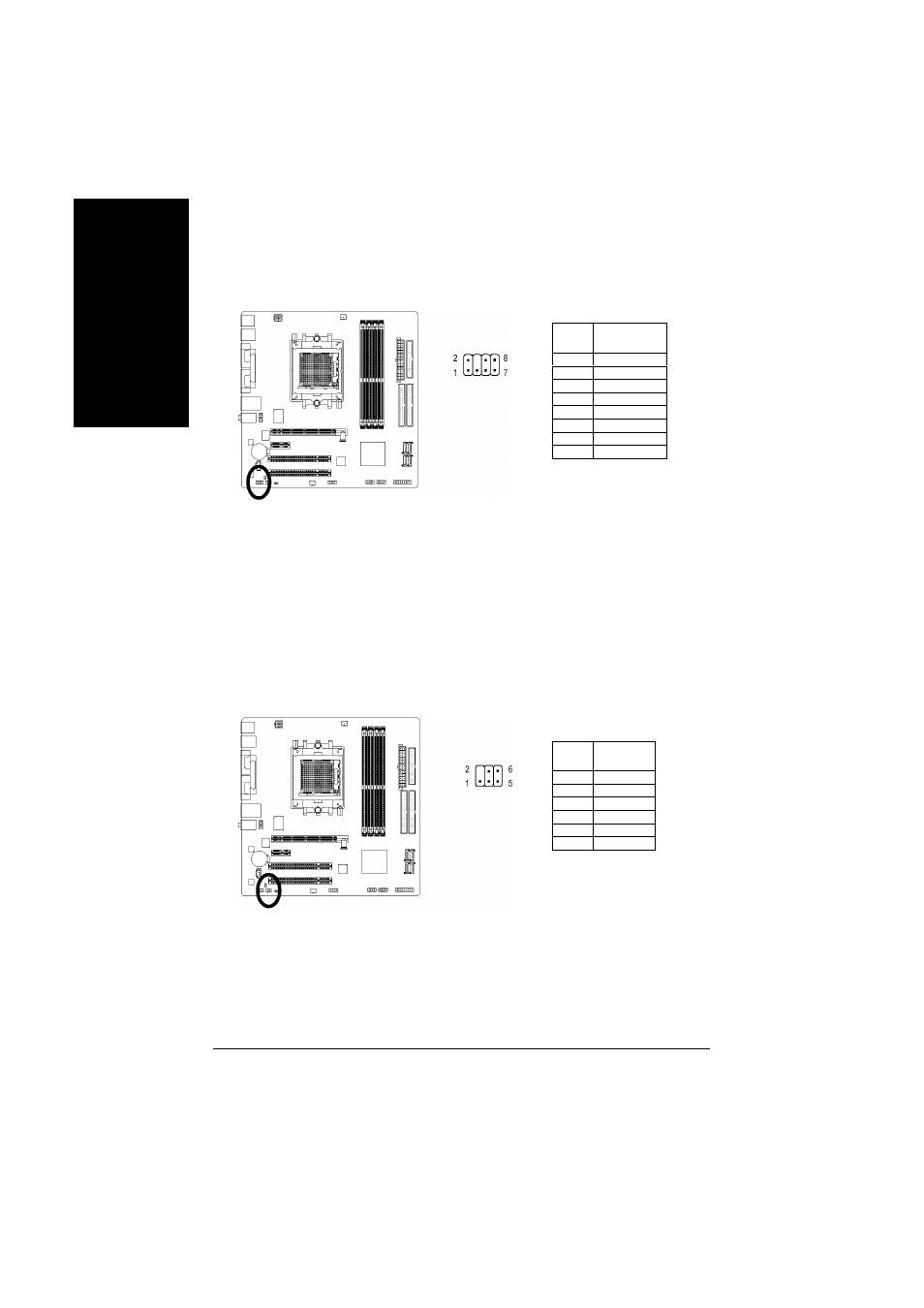

12) SUR_CEN (Surround Center Verbindung)

Bitte kontaktieren Sie Ihren nächsten Händler in Bezug auf ein optionales SUR_CEN Kabel.



13) SPDIF_IO (SPDIF Ein / Aus Verbindung)

Die SPDIF Ausgabe ist dazu fähig, externen Lautsprechern digitales Audio zu liefern, oder komprimierte

AC3 Daten zu einem externen Dolby Digital Decoder. Verwenden Sie dieses Funktion nur, wenn Ihr
Stereosystem eine digitale Eingang und Ausgang Funktion hat. Nutzen Sie SPDIF Feature nur, wenn Ihr

Gerät eine digitale Ausgangsfunktion hat. Seien Sie vorsichtig mit der Polarität des SPDIF_IO
Anschlusses. Überprüfen Sie die Pinzuweisung sorgfältig, während Sie das SPDIF Kabel verbinden;

eine falsche Verbindung zwischen dem Kabel und dem Anschluss wird dazu führen, dass das Gerät

nicht funktioniert oder sogar beschädigt wird. Für ein optionales SPDIF Kabel wenden Sie sich bitte an
Ihren lokalen Händler.


PIN

Nr.

Definition

1 Spannungs
2 Kein

Pin

3 SPDIF
4 SPDIFI
5 GND
6 GND

PIN

Nr.

Definition

1 SUR

OUTL

2 SUR

OUTR

3 GND
4 Kein

Pin

5 CENTER_OUT
6 BASS_OUT
7 AUX_L
8 AUX_R
