GA-8N-SLI Royal/GA-8N-SLI Pro Motherboard - 22 -
Deutsch
Italiano
Deutsch
Español

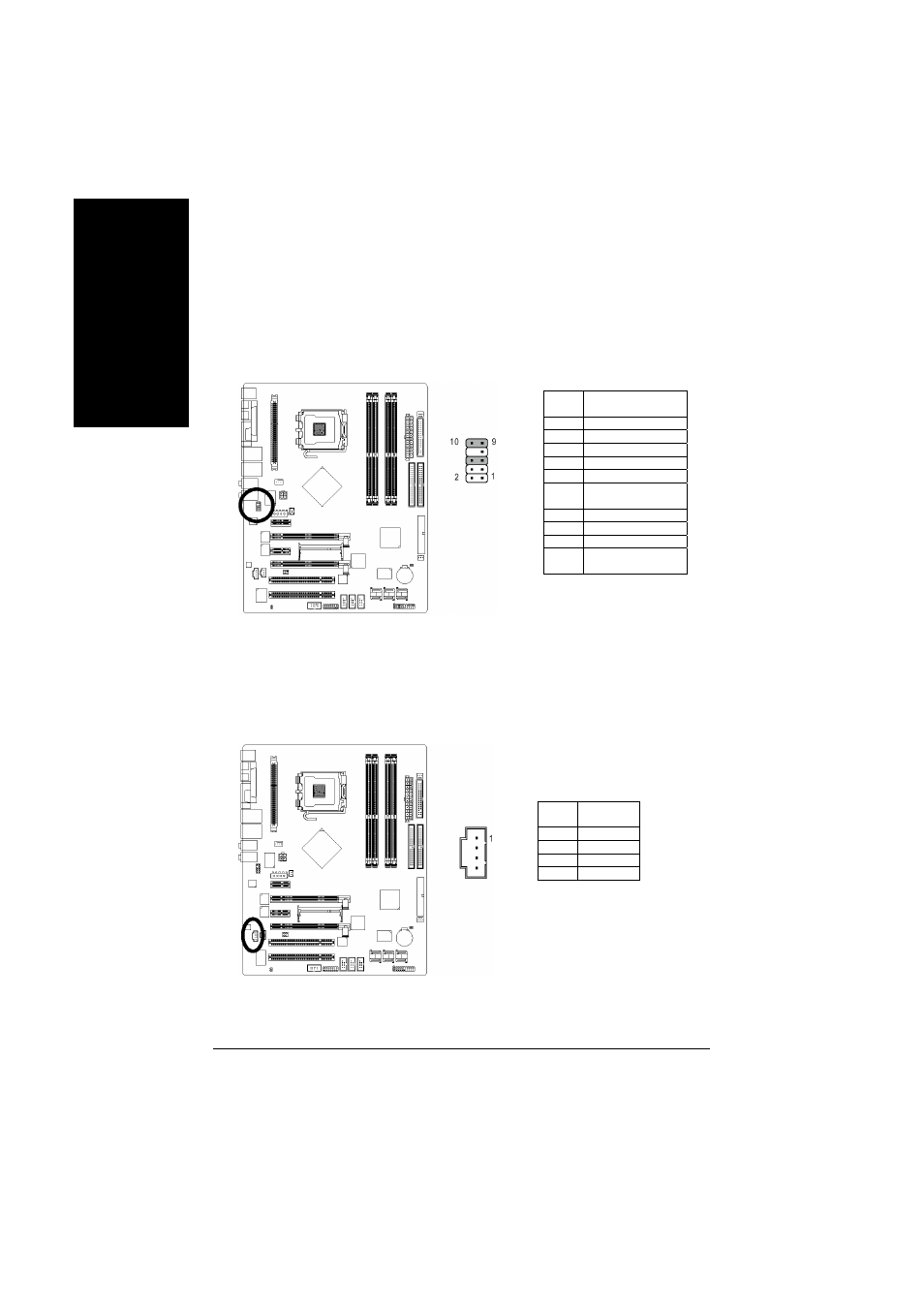

13) F_AUDIO (Audio Anschluss Vorderseite)
Wenn Sie den vorderen Audioanschluss verwenden möchten, müssen Sie den 5-6, 9-10 Jumper
entfernen. Um Gebrauch vom vorderen Audioanschluss zu machen, muss Ihr Gehäuse einen vorderen
Audioanschluss haben. Bitte vergewissern Sie sich auch, dass die Pinzuweisung auf dem Kabel die
Gleiche ist wie die Pinzuweisung auf dem Motherboard. Um herauszufinden, ob ihr Gehäuse den
vorderen Audioanschluss unterstützt, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass
Sie alternativ eine vordere oder hintere Audioverbindung verwenden können um Klang abzuspielen.
14) CD_IN (CD Ein)
Verbinden Sie den CD-ROM oder den DVD-ROM Audioausgang mit dem Anschluss.
PIN
Nr.
Definition
1 CD-L
2 GND
3 GND
4 CD-R
PIN
Nr.
Definition
1 MIC
2 GND
3 MIC_BIAS
4 Spannungsversorgung
5 Vorderes
Audio (R)
6 Hinteres Audio
(R)/Return R
7 NC
8 Kein
Pin
9 Vorderes Audio (L)
10 Hinteres Audio
(L)/Return L
