GA-8IPE775 Serie Motherboard

- 18 -

Italiano

Deutsch

Español

Français

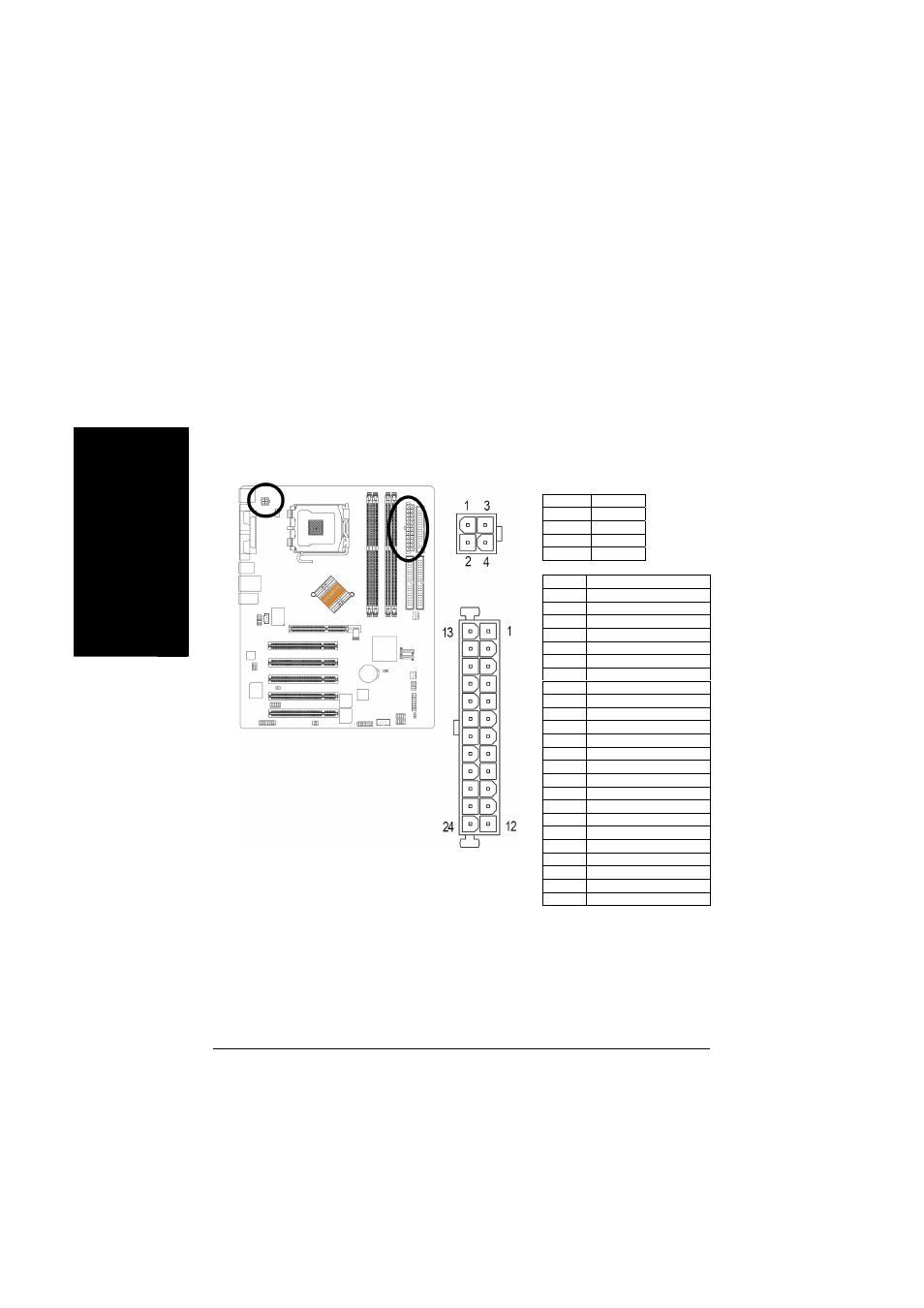

1/2) ATX_12V/ATX (Spannungsversorgungsverbindung)

Mit der Anwendung des Netzteils können alle Komponenten auf der Motherboard mit einer genügend
stabilen Stromversorgung versorgt werden. Vor dem Anschließen des Netzanschlusses stellen Sie
sicher, daß alle Komponenten und Geräte richtig installiert sind. Richten Sie den Netzanschluß mit
dessen richtigem Standort auf der Motherboard aus und schließen Sie ihn gut an.
Mit dem ATX_12V-Netzanschluß wird die CPU hauptsächlich mit Strom versorgt. Falls der
ATX_12V-Netzanschlußstecker nicht angeschlossen ist, kann das System nicht gestartet werden.
Vorsicht!
Verwenden Sie ein Netzteil, das die Anforderungen der Systemspannung erfüllt. Es wird empfohlen,
ein Netzteil zu verwenden, welches eine hohe Stromaufnahme (300 W oder höher) bewältigen kann.
Wird ein Netzteil verwendet, welches die erforderliche Spannung nicht liefert, kann dies eine
Unstabilität des Systems verursachen oder ein Starten des Systems verhindern.

Entfernen Sie den Aufkleber auf der Motherboard, bevor Sie sie anschließen. Die
ATX-Stromversorgung hat 24 Pins. Sonst den Aufkleber nicht entfernen.





PIN Nr.

Definition

1 GND
2 GND
3 +12V
4 +12V

PIN Nr. Definition

1 3,3V
2 3,3V
3 GND
4 VCC
5 GND
6 VCC
7 GND
8 Spannungsversorgung

gut

9

5V SB (stand by +5V)

10 +12V
11 +12V
12

3,3 V (nur für 24 Pins ATX)

13 3,3V
14 -12V
15 GND
16 PS_ON

(soft

An/Aus)

17 GND
18 GND
19 GND
20 -5V
21 VCC
22 VCC
23 VCC
24 GND
