GA-8I915G-MF Motherboard - 14 -
Ita
lia
no
Deu
tsch
Es
pa
ño
l
Fr
an
çai
s

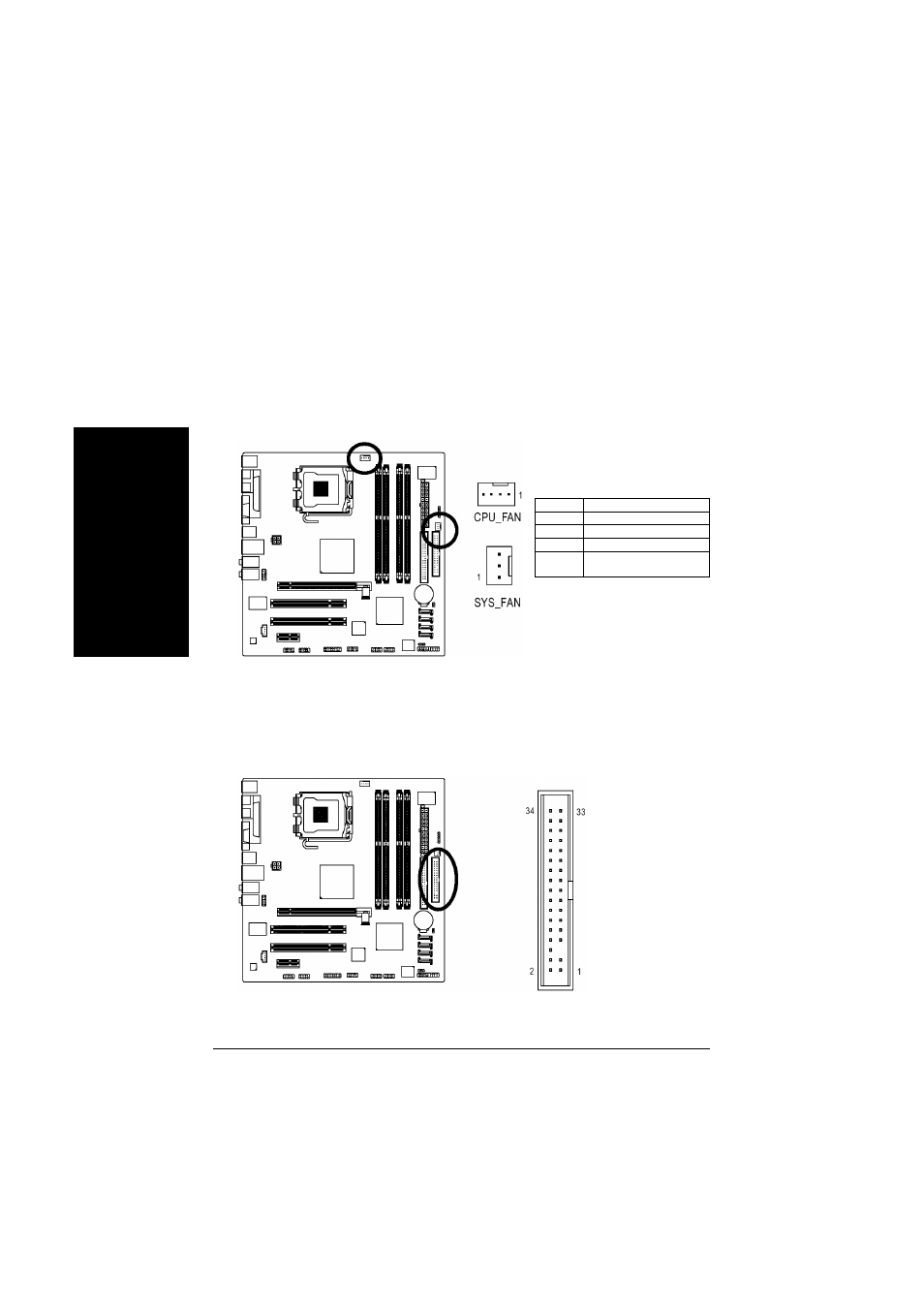

3/4) CPU_FAN / SYS_FAN (Netzanschluss für den Lüfter)
Der Netzanschluss des Kühlungslüfters liefert eine Spannung von +12 V über einen 3-Pin-/4-Pin (nur
für den CPU_FAN)-Netzanschluss und besitzt zudem ein narrensicheres Anschlussdesign.
Die meisten Lüfter sind mit farbcodierten Netzkabeln ausgestattet. Ein rotes Netzkabel zeigt einen
positiven Anschluss an und erfordert eine Spannung von 12V oder mehr. Das schwarze Netzkabel ist
das geerdete Kabel (GND).
Bitte vergessen Sie nicht den Kühler an die Stromversorgung anzuschliessen, um das System vor
dem Überhitzen und vor Schäden zu schützen.
Vorsicht!
Bitte vergessen Sie nicht die Stromversorgung an den CPU-Kühler anzuschließen, um die CPU vor
dem Überhitzen und vor Schäden zu schützen.
5) FDD (Floppy-Anschluss)
Mit dem FDD-Anschluss wird das FDD-Kabel angeschlossen, während das andere Ende dieses Kabels
an das Floppy-Laufwerk angeschlossen wird. Die unterstützten Floppy-Laufwerke sind: 360 KB, 720 KB,
1,2 MB, 1,44 MB und 2,88 MB. Schließen Sie das rote Netzanschlusskabel an die Pin 1-Position an.
PIN Nr. Definition
1 GND
2 +12V
3 Capteur
4 Geschwindigkeitssteuerung
(nur für CPU_FAN)
