FMK D-Sub Connectors with Mixed Layout and Feed-through Capacitor - Handbuch (Seite 4)

38
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN) FC 07/2008
M3
15.4
0.606
Connector, Solder Pot Termination, Clinch Nut M3
Steckersteckverbinder, Löttopfkontakte, Einnietmutter M3

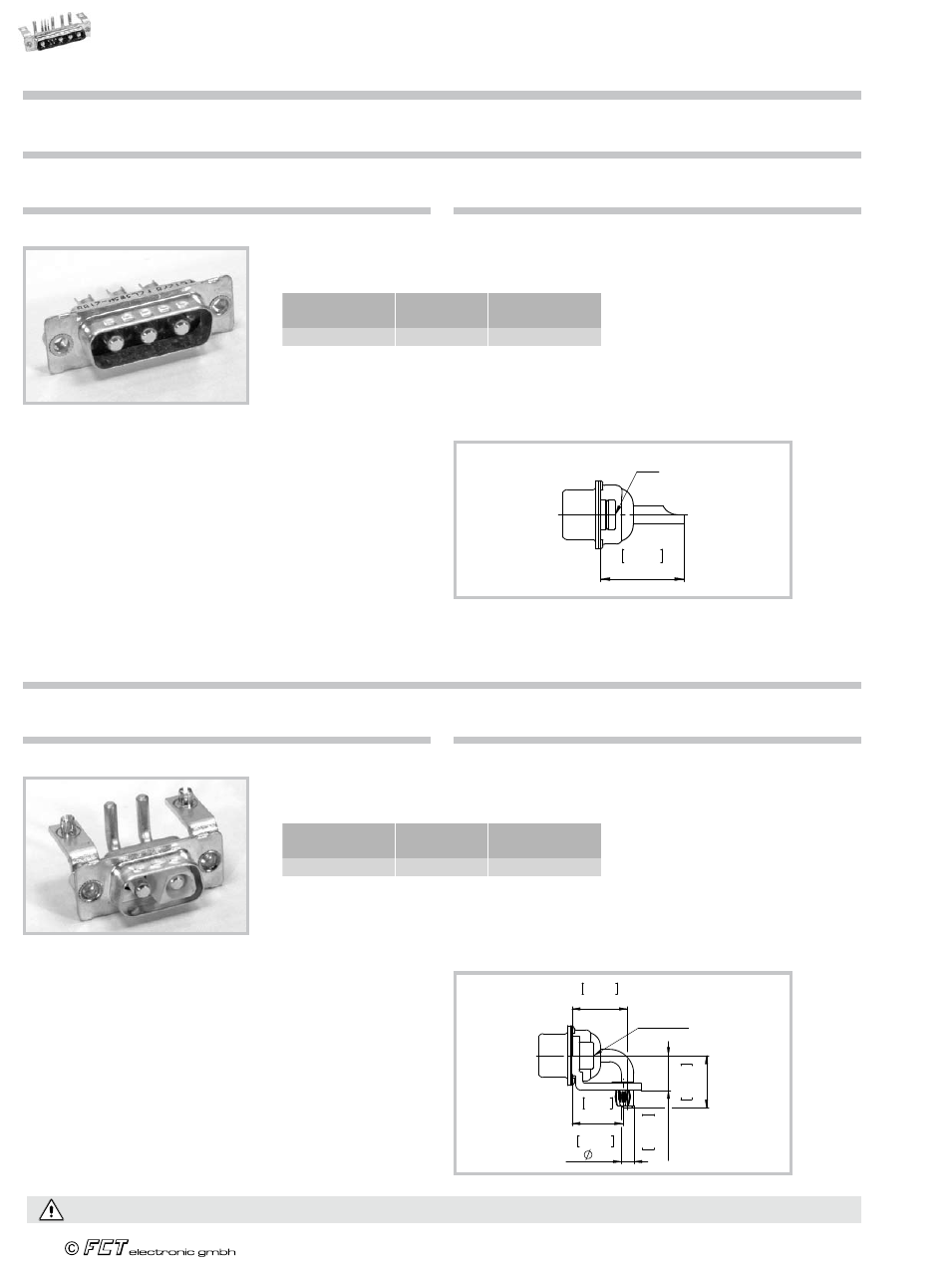

Order Examples of Filter Connectors with Accessories and Modifications
Bestellbeispiele für Filtersteckverbinder mit Anbauteilen und Modifikationen
For further modifications and shell sizes please ask our sales department. Für weitere Modifikationen und Gehäusegrößen fragen Sie bitte unseren Vertrieb.
Plug
Stecker
Socket
Buchse
Plug connector, contact arrangement 3W3, solder pot termi-
nation, 20 A, filtered 27 nF, clinch nut M3
Steckverbinder Stecker, Polbild 3W3, Löttopfkontakte, 20 A,
gefiltert mit 27 nF, Einnietmutter M3
Order Number Shell Size Order Number
Bestellnummer Gehäusegröße Bestellnummer
FZC3W3P-2188 2
1
1
0
.4
3
3
4-40UNC
10.67
7
.3
0.42
0
.2
8
7
0.459
11.65
2.6
0.102
Connector, Right Angled PCB Termination, Metal Bracket with Clinch Nut 4-40 UNC and Snap-in Rivet for PCBs
Steckersteckverbinder, abgewinkelter Leiterplattenanschluss, Metallwinkel mit Einnietmutter 4-40 UNC und Snap-in Niet für Leiterplatten
Plug
Stecker
Socket
Buchse
Plug connector, contact arrangement 2W2 coded, right angled
PCB termination, 20 A, filtered 10 nF, metal bracket with
clinch nut 4-40 UNC and snap-in rivet for PCBs with 1.6 mm
(0.063") thickness
Steckverbinder Stecker, Polbild 2W2 kodiert, abgewinkelter
Leiterplattenanschluss, 20 A, gefiltert mit 10 nF, Metallwinkel
mit Einnietmutter 4-40 UNC und Snap-in Niet für Leiterplatten
mit einer Stärke von 1,6 mm
Order Number Shell Size Order Number
Bestellnummer Gehäusegröße Bestellnummer
FC2W2PC-2841 1
