Seite 29
29
Leica ASP300S
4.5 Anti Reflektions-Klipp – Funktion
Der Anti-Reflektions-Klipp (Bestell-Nr. 14 0476 44135) dient dazu, vom Kassettenkorb (3, Bestell-Nr. 14
0476 34193) möglicherweise ausgehenden Reflektionen, die den Levelsensor in der Retorte beeinflus-
sen und damit Fehlfunktionen auslösen könnten, zu verhindern.

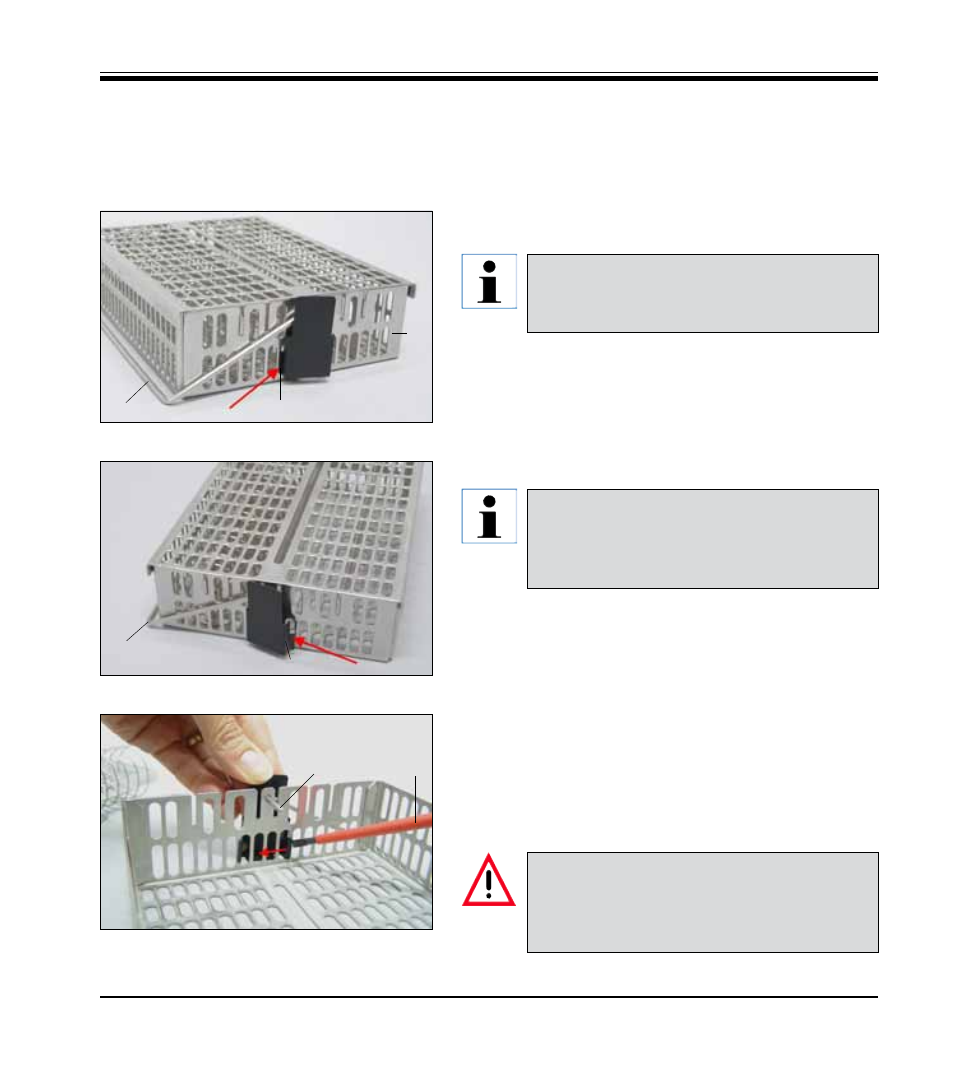

Abb. 9
Abb. 10
Montage des Klipps
Wechsel des Klipps
• Der Bügel (4) des Probenkorbes kann nach der
Montage des Klipps nicht entfernt werden, da dieser
ansonsten verbogen wird.
• Zum Entfernen oder Tausch eines Klipps müssen alle
im Korb befindlichen Teile (wie z.B. Spiraleinsatz und
Trennwände) aus dem Korb entnommen werden.
• Geeignetes Werkzeug (Schraubendreher 5, Abb. 11)
von innen ansetzen und den Klipp aushebeln.
5
1
2b
2a
1
3
4
4
4
Abb. 11
• Die linke Lasche (2a) des Anti-Reflektions-Klipps
(1) in das 7. Loch (von links) der unteren ovalen
Öffnungen einstecken (Abb. 9).
• Die rechte Lasche (2b, Abb. 10) mit leichtem Druck
in das 7. Loch (von rechts) einrasten lassen .
4. Erste Inbetriebnahme
Die Anti-Reflektions-Klipps sind zur Montage
auf den Kassettenkorb vorgesehen, um Re-
flektionen des Levelsensors zu vermeiden.
Beim Einsetzen bzw. Entnehmen der Metall-
körbe in/aus der Retorte stets vorsichtig vor-
gehen, um ein Verhaken oder Berühren der
Retortenwand zu vermeiden.
Einmal verbogene Klipps dürfen nicht mehr
verwendet werden und müssen entsorgt wer-
den. Montieren Sie in diesem Fall einen neu-
en Klipp aus dem Standardlieferumfang.
