AHX800 Extensometer für starke Dehnungen 20
Auswechseln von Ersatzteilen
Wartung
Auswechseln von Ersatzteilen
Auf den folgenden Seiten wird das Auswechseln von Ersatzteilen beschrieben.
Näheres zur Lage der einzelnen Bauteile siehe nachstehende Abbildung.
Schneiden
1. Die Schraube lösen, mit der eine Schneide befestigt ist.
2. Die alte Schneide durch eine neue ersetzen.
3. Shneide mit der Schraube befestigen.
4. Diesen Vorgang für alle Schneiden wiederholen.
Federarm
1. Rändelschraube abbauen.
2. Die Schrauben lösen, mit denen der hintere Teil des Federarms befestigt ist.
3. Bauteile vom alten Federarm abbauen und am neuen Federarm anbauen.
4. Federarm locker am Block anbringen und die Rändelschraube wieder
aufdrehen.
5. Den Arm so einstellen, dass er parallel zu den anderen Armen liegt, und die
Schrauben festziehen.
Teflonschlitten
Klemmfeder
Federarm
Hochenergie-
feder

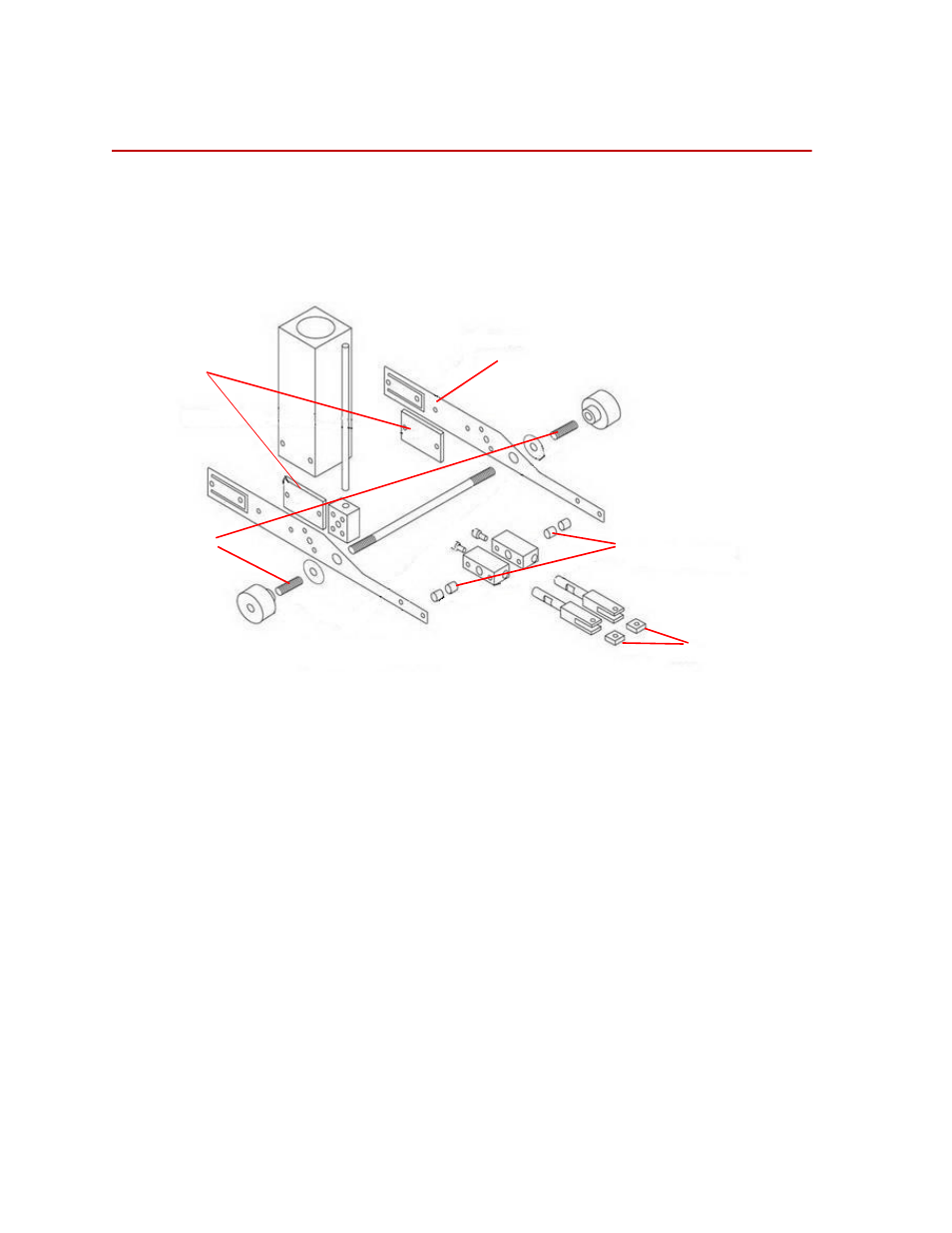

Identifizierung der Bauteile
Messer
