6.4 Hochdruckpumpe
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
42 ￭￭￭￭￭￭￭￭
872 Extension Module IC Module
￭ Schraube der Kolbenpatrone mit einem Gabelschlüssel lösen und
Schraube von Hand vorsichtig aufschrauben, dabei dem Druck der
gespannten Feder entgegenhalten.
￭ Zirkonkolben herausziehen und auf ein Papiertuch legen.
￭ Federteller, Feder, und Kunststoffinnenhülse aus der Kolbenpat-
rone entfernen und dazulegen.
￭ Stützring aus dem Pumpenkopf herausnehmen und zu den übri-
gen Teilen legen.
1 2 3 4 5 6 7 8

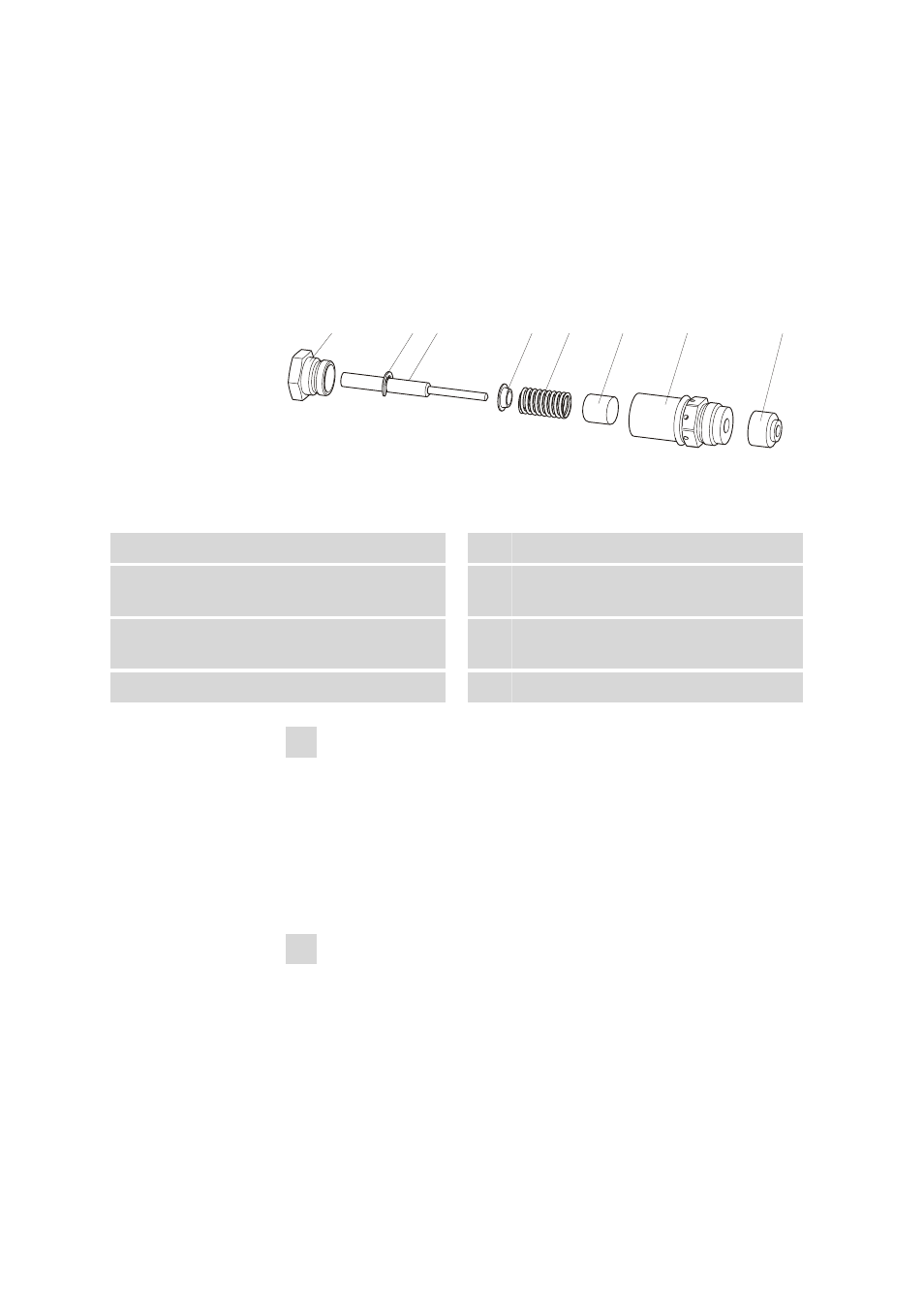

Abbildung 19 Bestandteile der Kolbenpatrone
1 Schraube Kolbenpatrone 2 Sicherungsscheibe
3 Zirkonkolben mit Kolbenschaft
Bestellnummer: 6.2824.070 4 Federteller
5 Feder
Bestellnummer: 6.2824.060 6 Kunststoffinnenhülse
Schützt vor metallischem Abrieb.
7 Kolbenpatrone 8 Stützring
3 Bestandteile des Kolbens reinigen
￭ Durch Abrieb oder Ablagerungen verunreinigte Zirkonkolben mit
feinem Scheuerpulver reinigen, mit Reinstwasser partikelfrei
abspülen und trocknen.
Stärker verschmutzte oder zerkratzte Zirkonkolben ersetzen
(Ersatzteil: Zirkonkolben 6.2824.070).
￭ Übrige Teile des Kolbens spülen und mit einem fusselfreien Tuch
trocknen.
4 Kolben zusammensetzen
￭ Kunststoffinnenhülse, Feder, und Federteller in die Kolbenpatrone
einsetzen.
￭ Zirkonkolben vorsichtig in die Kolbenpatrone hineinschieben, bis
die Spitze durch die kleine Öffnung der Kolbenpatrone austritt.
￭ Schraube aufsetzen und von Hand fest zuschrauben.
