Baureihe SCK, Gleitringdichtung RG-4, stationär, einfachwirkend Seite 5
9220-011-de Revision 11
TM 7903 Ausgabe 07/2010

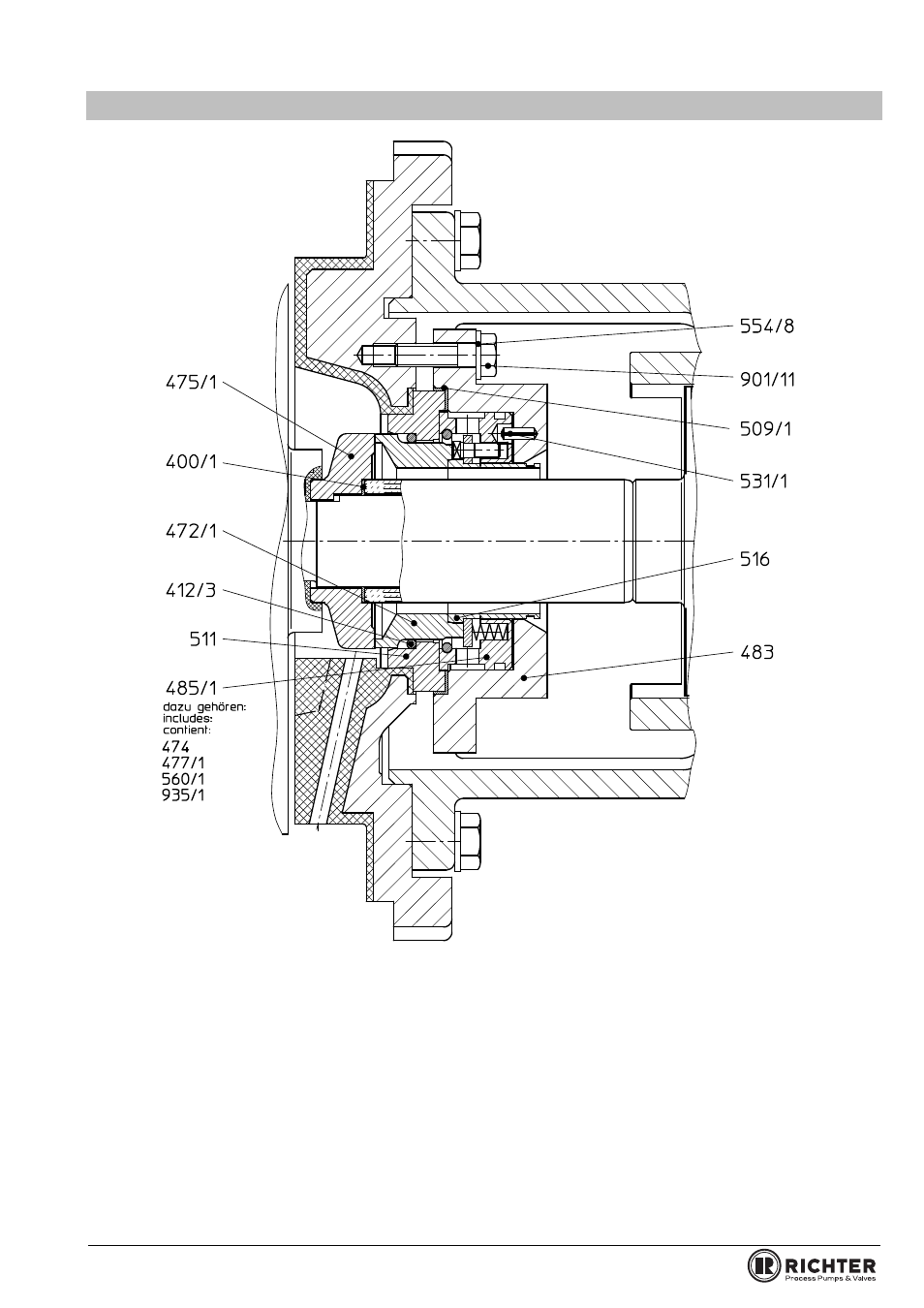

7 Schnittzeichnung
161 Gehäusedeckel
210 Welle
400/1 Flachdichtung
412/3 O-Ring
472/1 Gleitring
475/1 Gegenring
483 Dichtungsgehäuse
485/1 Mitnehmer
dazu gehören:
474 Druckring
477/1 Feder
560/1 Stift
935/1 Sprengring
509/1 Zwischenring
511 Zentrierring
516 Tropfring
524 Wellenschutzhülse
531/1 Spannhülse
554/8 Unterlegscheibe
901/11 6kt-Schraube
