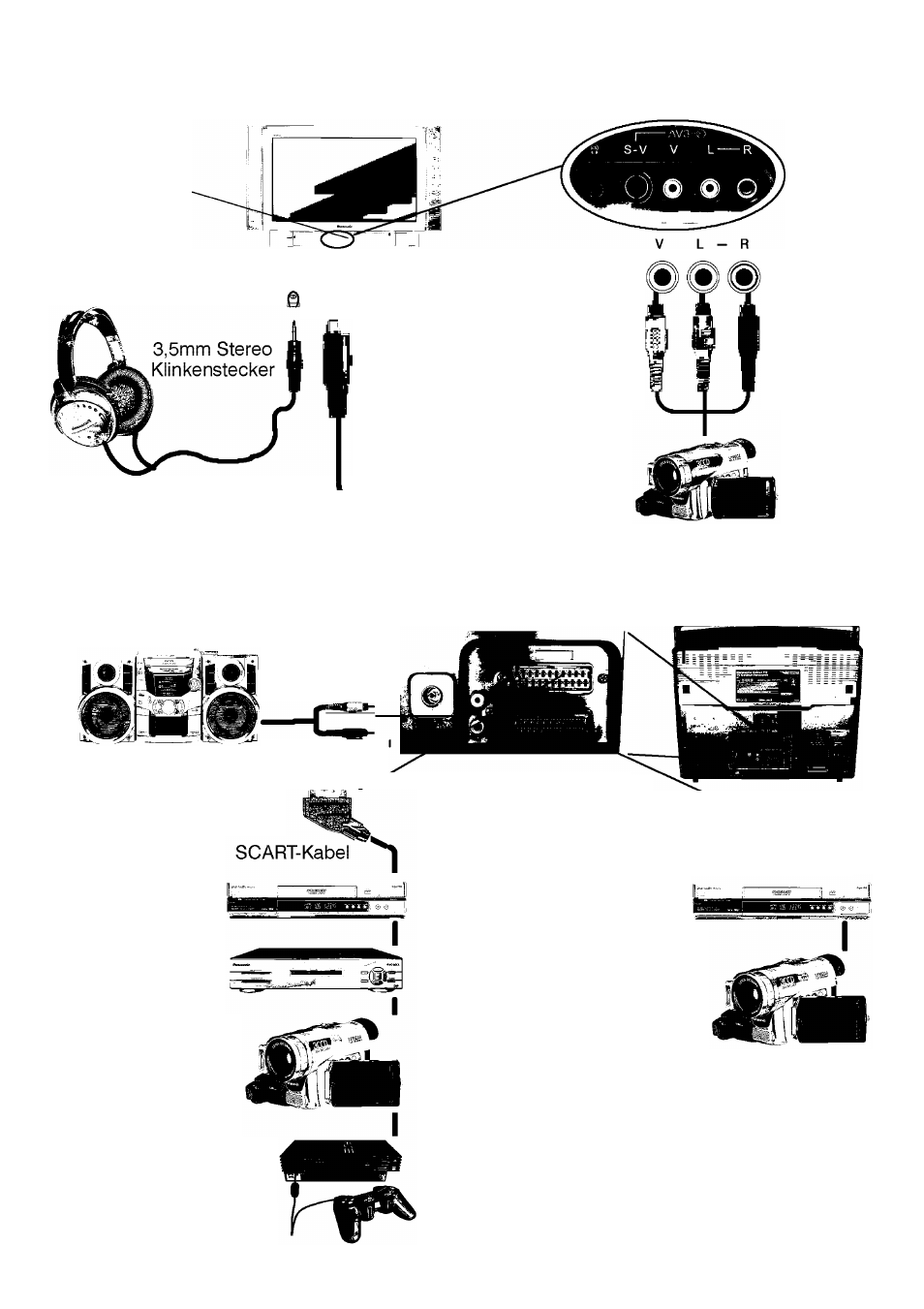

AUDIO/VIDEO-ANSCHLÜSSE
4-polige AV3-Buchsen vorn am Gerät für S-Video, RCA Audio/Video und Kopfhörer
Zum Öffnen
hier drücken
und loslassen.
Ausgang von
Kopfhörer Buchse
S-V
V,. ,
Audio-
Video-Eingang Video-Eingang
Eingang
für S-Video- für V-Buchse
fy,- |_/
r
.
Buchse
Buchsen
RCA Video
kabel
STEREO-KOPFHORER .
mit 3,5mm Klinkensteckei^
2x RCA
Audio- kabel
KAMERA
Hinweis:
Das abgebildete Zubehör samt Verbindungskabeln gehört nicht zum Lieferumfang dieses
Fernsehgeräts.
21-poiige AV1/AV2 (S) SCART- und RCA Audio-Ausgangsanschiüsse hinten am Gerät
HiFi-System
2
X
RCA-
Audiokabel
Ausgang von den L-R-AUDIO
OUT Anschlüssen
Eingang/Ausgang von der
AV1 SCART-Buchse
VIDEORECORDER
SATELLITEN
EMPFÄNGER
CAMCORDER
SPIELKONSOLE/
COMPUTER (RGB)
Eingang/Ausgang
_
von der AV2 SCART-Buchse ^ É
m
É
0-Link-Daten
SCART-Kab^Sv
VIDEORECORDER
^
S-VIDEORECORDER
VIDEORECORDER MIT 0-LINK
S-VIDEO CAMCORDER
Hinweise:
Das
hier
abgebildete
Zubehör
samt
Anschlusskabeln gehört nicht zum Lieferumfang
dieses Fernsehgeräts.
Es darf kein Computer mit TTL-Ausgang (5V) an
dieses Gerät angeschlossen werden.
